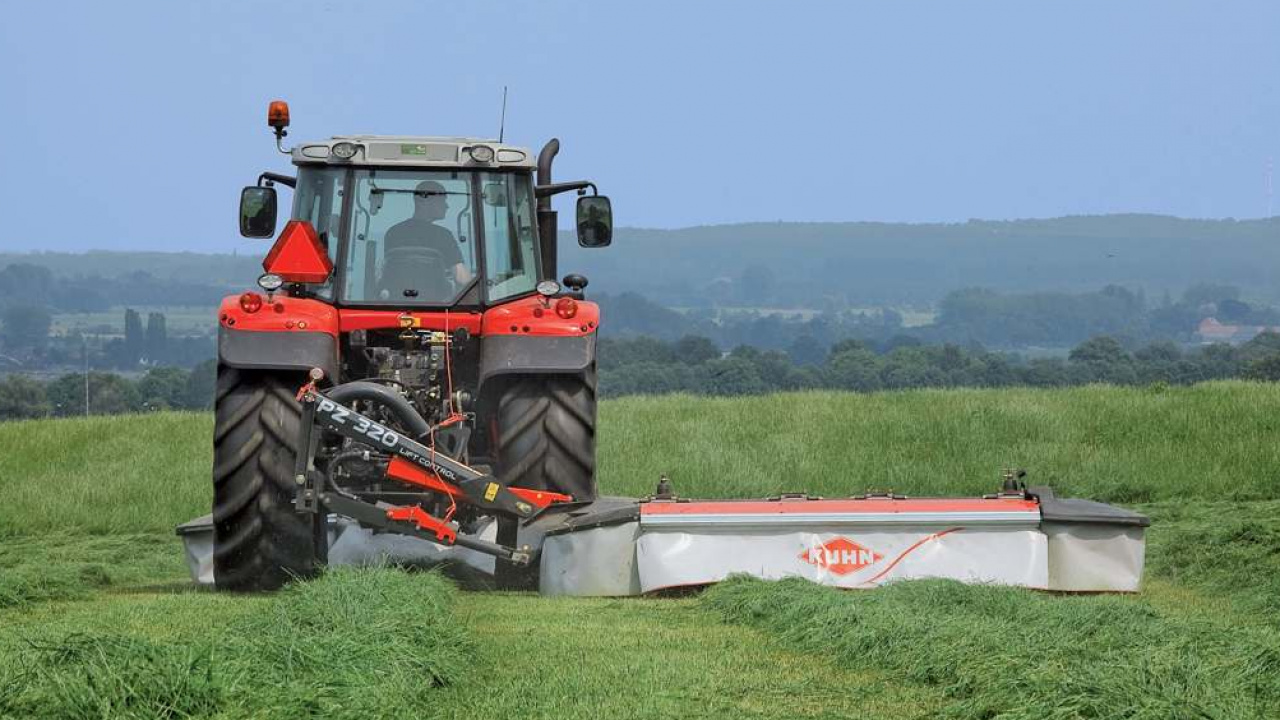

PZ 320

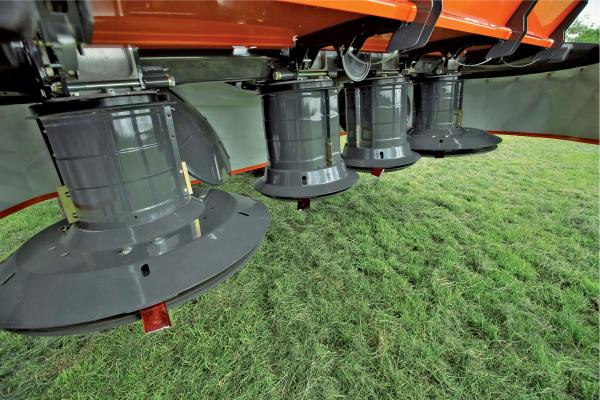

Zploštěné bubny na bocích

Tok sklízeného materiálu je u kulatých bubnů omezen. Proto společnost KUHN používá bubny se dvěma zploštělými stranami, které dostatečně odvádí sečený materiál bez toho, aby docházelo k zablokování. Tok materiálu vždy ovlivňuje i kvalitu řezu. Proto společnost KUHN ještě používá na zploštělých bocích bubnů odmítací plechy pro zajištění optimálního toku sklízeného materiálu.

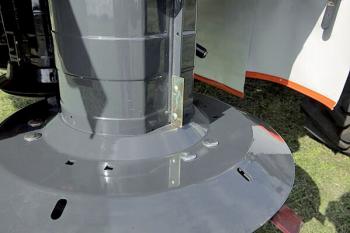

Boční odmítací plech na zploštělé straně bubnu

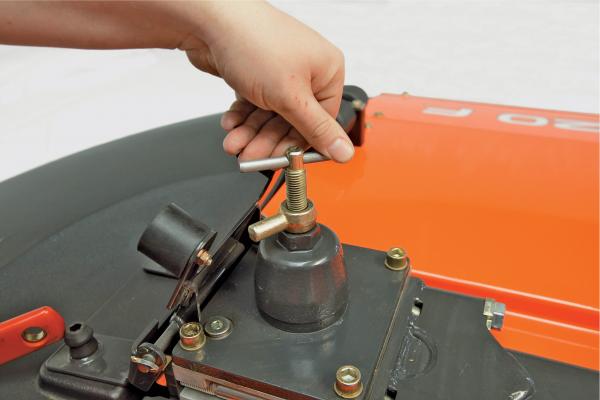

Plynulé nastavení výšky

Díky plynulému nastavení výšky sečení na horní straně stroje lze snadno a bezpečně nastavit optimální výšku sečení. Nastavení je jednoduché a rychlé, tak se můžete snadno přizpůsobit aktuálním podmínkám sklizně.

Nastavení výšky sečení



Volně se otáčející splazy bubnů

Volně se otáčející splazy bubnů mají velkou výhodu. Při sečení na nerovném terénu se spodek bubnu volně otáčí po zemi, aniž by klouzal. To chrání trávník proti poškození a zároveň snižuje požadovaný příkon. Pozitivní vliv má volné otáčení i na znečištění píce, zejména pak na rašelinitých pozemcích.

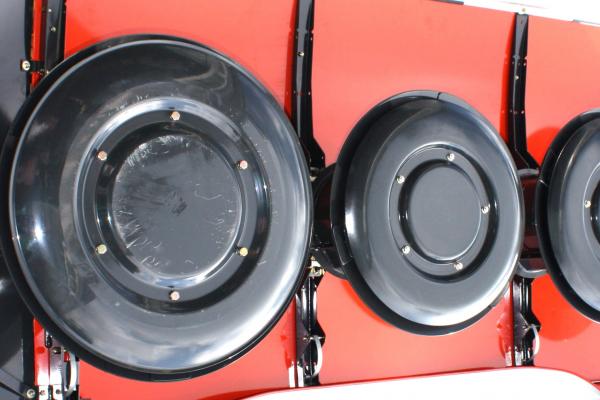

Volně se otáčející spodní strana bubnů

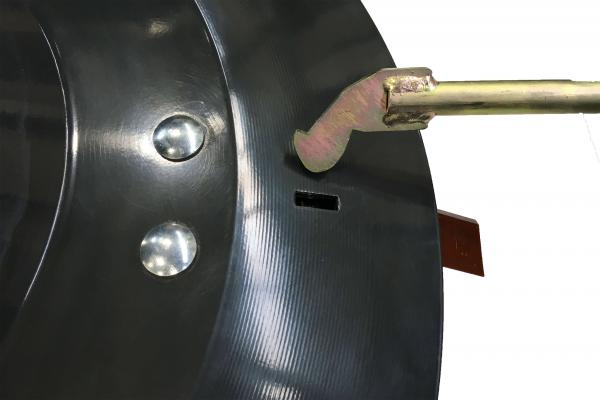

Rychlá výměna nožů

Držák nože je pomocí nástroje pro výměnu stlačen dolů a dojde tak ke snadné výměně. Jedná se o systém jednoduché a rychlé výměny nožů, který není náchylný na znečištění.

Snadná výměna nožů



Perfektní formování řádků

Osvědčená konstrukce s různými velikostmi bubnů má pro čelní žací stroj mnoho výhod: čisté řádky, menší znečištění sklízené píce, dokonalé kopírovaní terénu a vysoká výkonnost s nízkými požadavky na příkon.

Uspořádání bubnů navíc snižuje spotřebu paliva. Oba modely jsou standardně vybaveny shazovacími disky. Na přání je k dispozici další pár shazovacích disků pro dokonalé ukládání píce do řádku pro následnou sklizeň.

Uspořádání bubnů

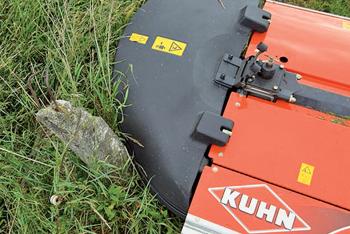

Ochranný kryt FLEXPROTECT

Pružný ochranný kryt FLEXPROTECT se může ohýbat a tvarovat, aniž by došlo k jeho poškození během sečení podél okrajů pole nebo kolem stromů. Jakmile je překážka překonána, materiál bočního krytu se automaticky ohne zpět do svého původního tvaru, tzn., není třeba nic opravovat ani vyměňovat, takže nevznikají žádné náklady. Snadno se nasazuje bez použití nástrojů, nebo lze použít jako volitelné příslušenství hydraulické ovládání.

Ochranný kryt FLEXPROTECT

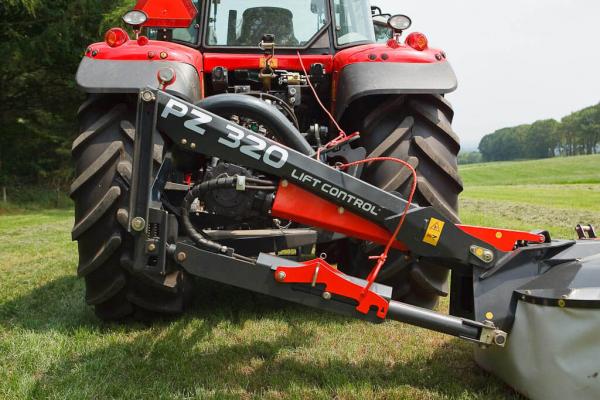

Systém LIFT-CONTROL

Žádný zemědělec si nemůže dovolit poškození žací lišty během sezóny, bez ohledu na to, zda to bylo způsobeno překážkou nebo chybou řidiče. Model PZ 320 je vybaven aktivním systémem LIFT-CONTROL, který zajišťuje konstantní tlak na půdu. Dojde-li ke kontaktu žacího stroje s překážkou, sníží se tlak na půdu a žací lišta se vytočení dozadu, zvedne se nahoru a překoná překážku. Ochrana žacího stroje funguje spolehlivě, i pokud je žací stroj zasažen s vnitřní strany, protože osa otáčení se nachází v dostatečné vzdálenosti od prvního žacího bubnu. To umožňuje spolehlivou ochranu i levé strany žacího stroje, která je blíže k traktoru.

Použití hydropneumatické odlehčení má spoustu výhod:

• Konstantní tlak na půdu
• Vynikající kopírování terénu
• NON-STOP jištění žacího stroje
• Menší znečištění sklízené píce
• Minimální poškození drnu

Systém LIFT-CONTROL nejlépe pracuje ve svažitém terénu, kde se na plno využijí jeho vlastnosti a pomáhá tak výrazně snížit spotřebu paliva a zvýšit pracovní rychlost.

Odlehčení LIFT-CONTROL

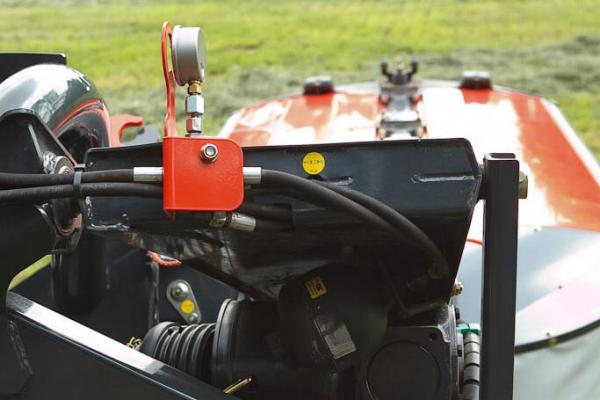

Jednoduché a přesné nastavení tlaku

Protože čas jsou peníze, tak nastavení odlehčení žacího stroje trvá jen několik sekund! Pomocí akumulátoru lze nastavit z pohodlí traktoru požadovaný tlak odlehčovacího systému stroje. Lze tak jednoduše a rychle přizpůsobovat nastavení aktuálním podmínkám sklizně. Správné nastavení odlehčovacího systému omezuje znečištění sklízené píce a snižuje tlak na půdu žacího stroje, čímž se snižuje i spotřeba paliva, opotřebení splazů a porost zůstává neporušen.

Hydraulický akumulátor



Snadný přístup pro údržbu

Přední rám se clonou lze snadno sklopit a zpřístupnit tak prostor žacích bubnů. Tento snadný přístup zaručuje jednoduchou každodenní kontrolu a údržbu žacího stroje.

Otevřená přední clona žacího stroje

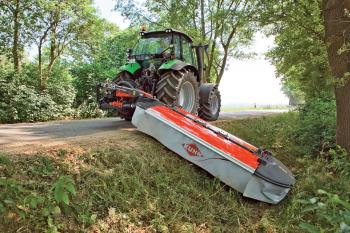

Zavěšení stroje

Díky důmyslné kinematice zavěšení žacího stroje lze snadno sekat násypy i příkopy. Model PZ 320 má úhle náklonu až 30 stupňů.

Sečení příkopů

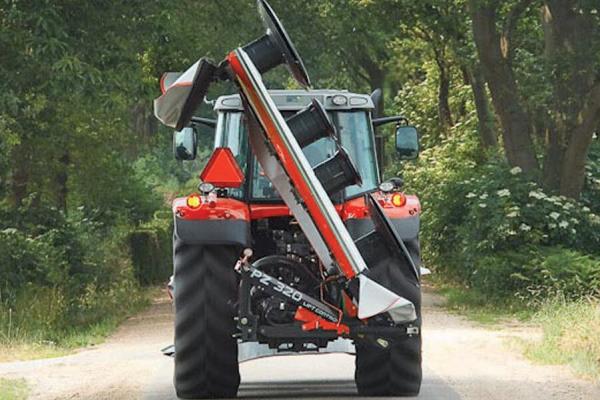

Přepravní poloha

Pro zajištění stabilní přepravy se stroj skládá do vertikální polohy a to v úhlu 120°. Hmotnost stroje je tak rovnoměrněji rozložena mezi zadní kola tažného prostředku. Tato poloha také výrazně zlepšuje bezpečnost a komfort během přepravy a zajišťuje, že i osvětlení na tažném prostředku je dobře viditelné. Upravený rám zajišťuje nízkou přepravní výšku a to 3,60 m při světlé výšce 40 cm. V pracovní poloze je standardně světlá výška od země 50 cm.

Vertikální skládání



Technická data

Typ	PZ 320
Pracovní záběr (m)	3,10
Počet bubnů	4
Počet nožů	12
Kopírování	Hydro-pneumatické
Jištění	Hydraulická nárazová pojistka
Průměrná šířka řádku (m)	1,30
Otáčky vývodové hřídele (min-1)	540 (1000 na přání)
Pohon bubnů	Hřídelí
Transportní pozice	Vertikální o 120°
Závěs	Kat. 2
Min. výkon na vývodové hřídeli (kW/hp)	55 (75)
Hmotnost (kg)	750 - 800
