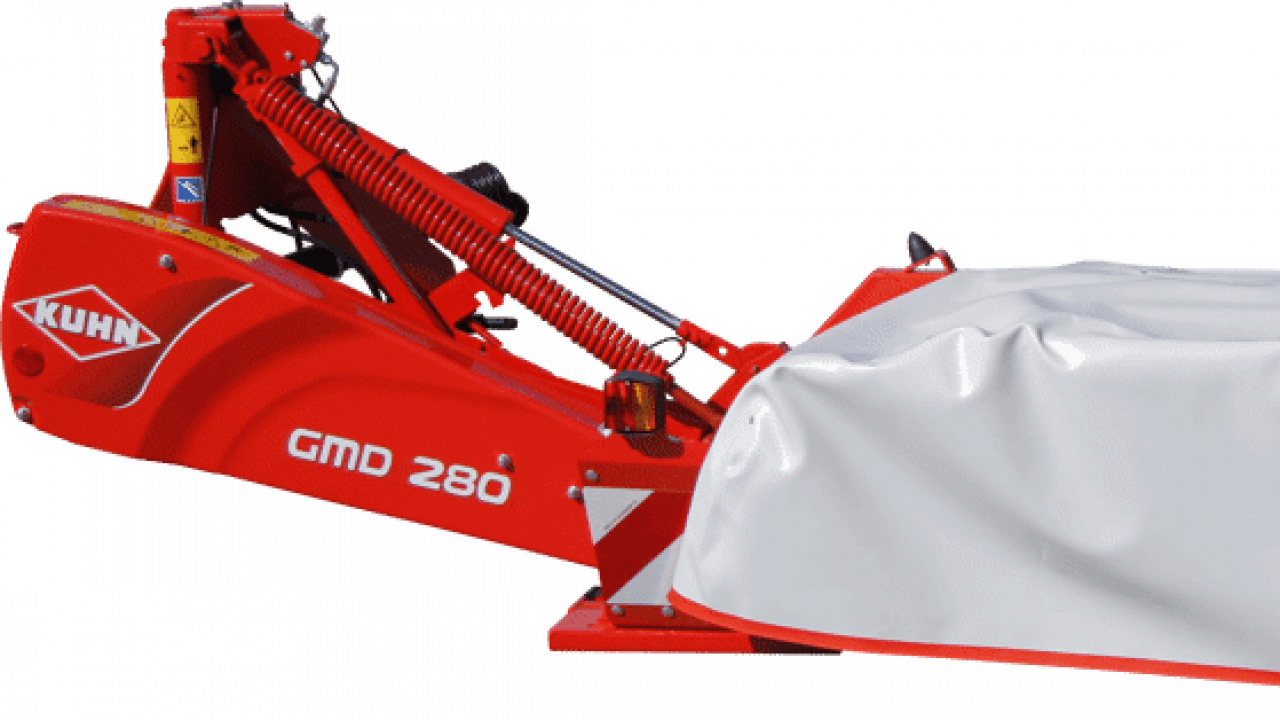

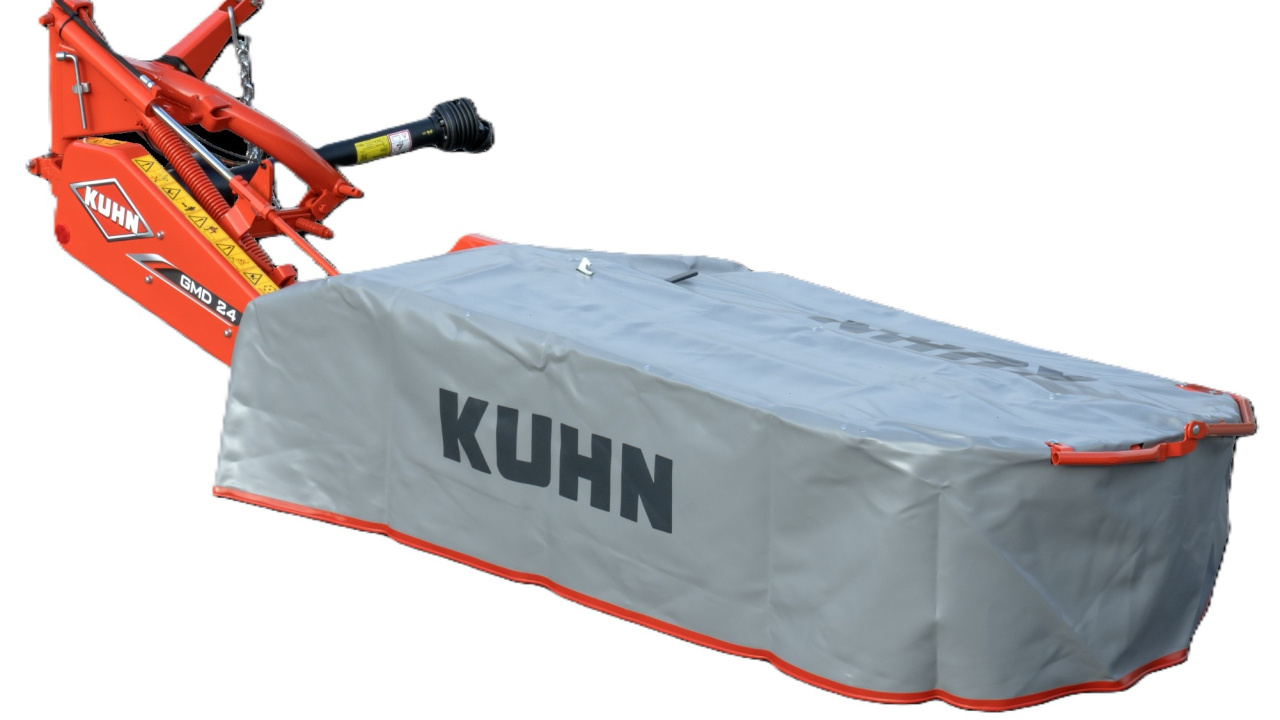

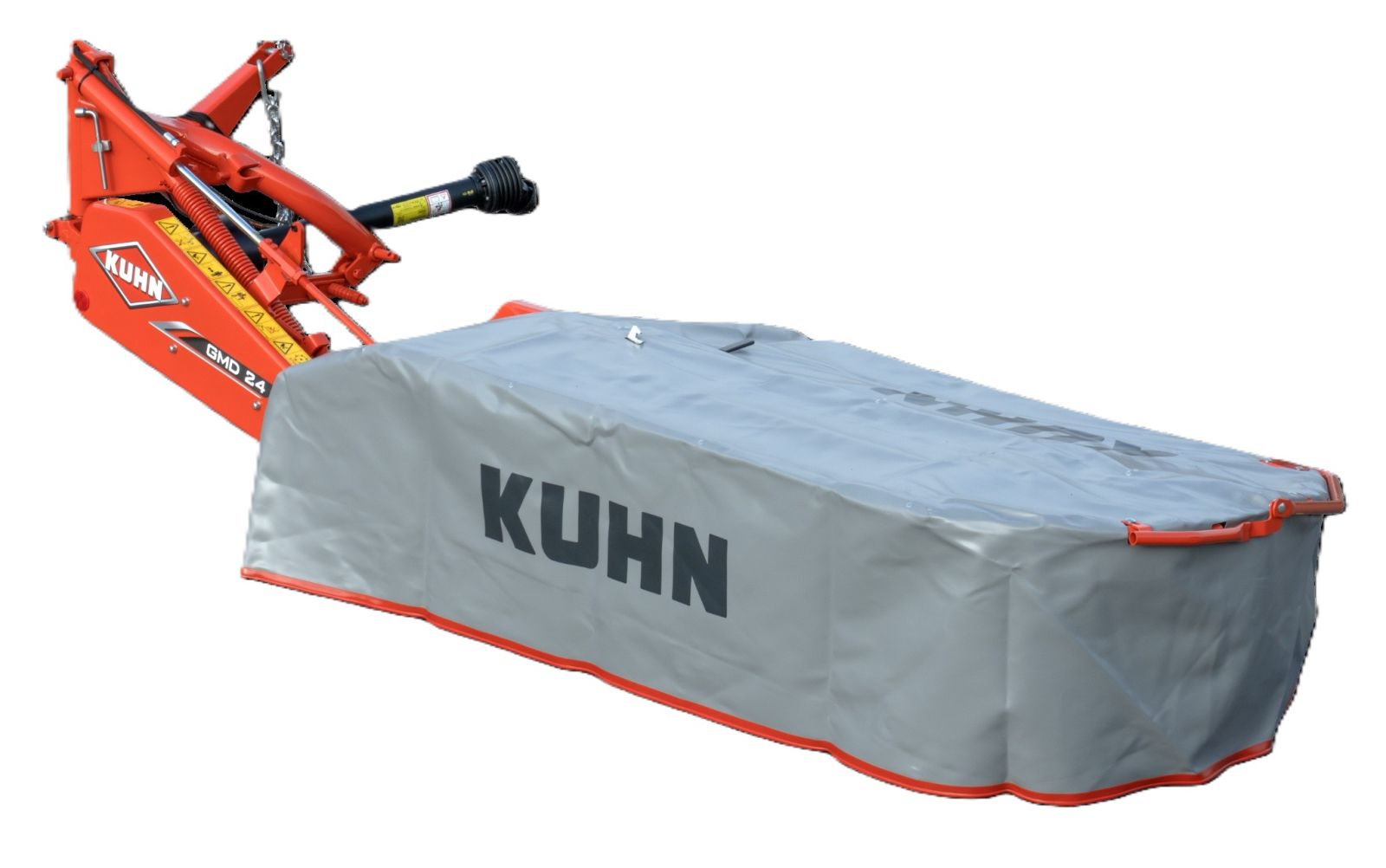

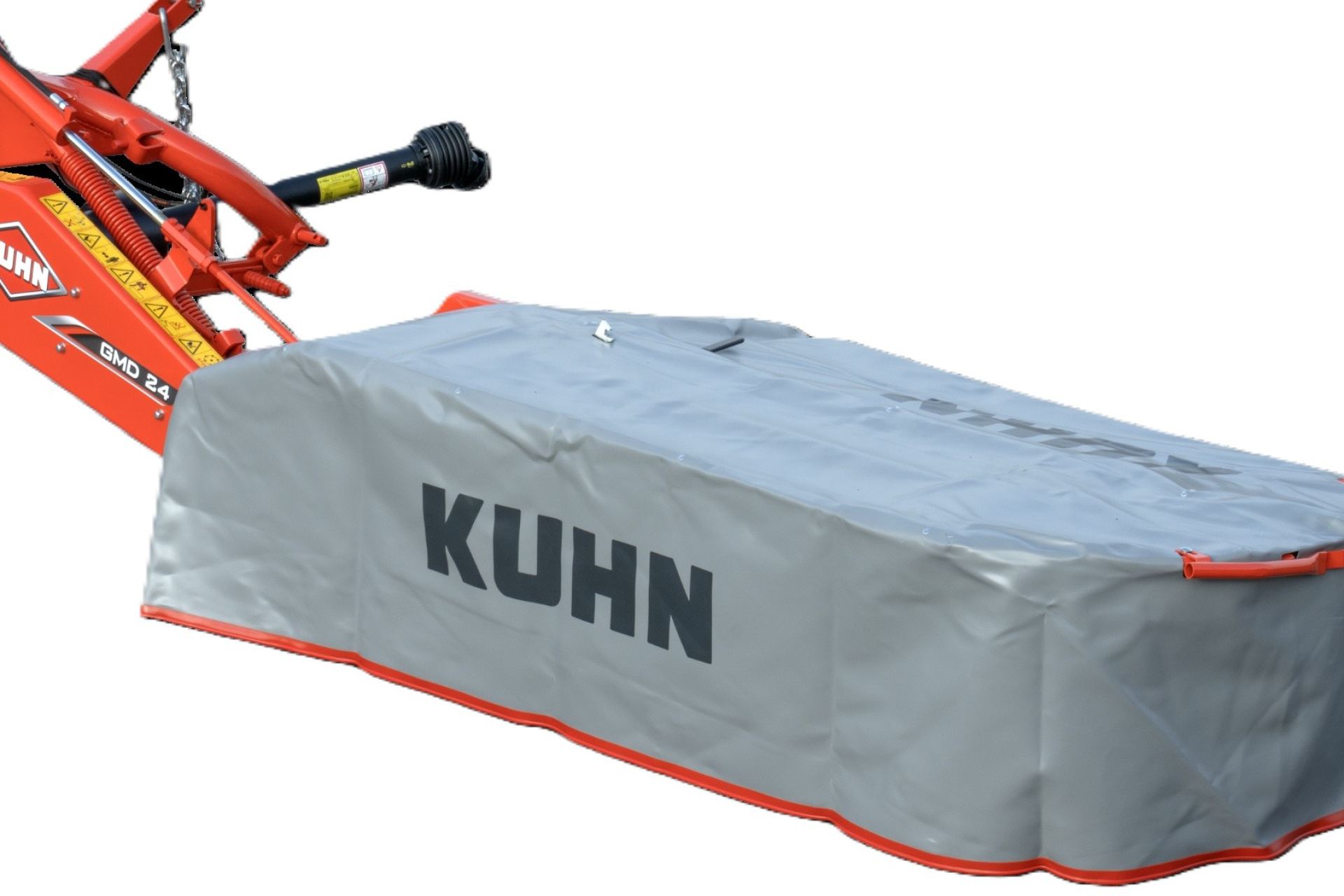

Řada GMD 10 a 100

Žací stroje s jednoduchou a spolehlivou konstrukcí.

Žací stroje řady GMD 10 a GMD 100 jsou vhodné pro malé a střední zemědělské podniky. Kombinují jednoduchou konstrukci s mnoha různými funkcemi. Modely řady GMD 10 mají pracovní záběr od 1,60 m do 2,80 m a řady 100 mají pracovní záběr od 2,40 m do 3,10 m. Všechny modely jsou osazeny masivní a efektivní lištou řady 100.

Najít nejbližšího prodejce
Řada GMD 10 a 100



Maximální jištění a spolehlivost

Žací lišta byla navržena tak, aby odolávala překážkám. Ochrana proti nárazu PTROTECTADRIVE zajišťuje, že v případě nárazu disku na překážku dojde odtržení hřídele držící disk nad ložiskem, a to díky pečlivě dimenzovanému úpichu. Ozubená kola v liště jsou tak chráněna a následná oprava nezabere déle jak 15 minut a to vše při zajištění nízkých nákladů na opravu.

Špičkové komponenty prodlužující životnost stroje:

  • Dvouřadá kuličková ložiska disků s kosoúhlým stykem
  • Ozubená kola o velkém průměru z kované oceli a se 3 zuby v záběru
  • Kované a zakalené disky
  • Splazy z kalené oceli, na které lze připevnit další ochranné splazy (pomocí šroubů).

Aby se prodloužila životnost stroje, jsou mezi žací lištou a rámem tlumiče rázů. Ty absorbují rázy, které mají vliv na konstrukci stroje a vznikají během sekání při vysokých rychlostech.

Žací lišta řady 100



SPOLEHLIVÁ NÁRAZOVÁ POJISTKA

Při nárazu na překážku se aktivuje klasická mechanická nárazová pojistka, aby nedošlo k poškození stroje. Do pracovní polohy se jednotka vrátí couvnutím traktoru.

Nárazová pojistka



FAST – FIT nebo šrouby: 100% bezpečné uchycení

Žací stroje řady GMD 10 mají standardně uchycení nožů pomocí šroubů. Modely řady 100 lze vybavit uchycením nožů pomocí šroubů ale i rychloupínacím systémem FAST-FIT.

Silná listová pružina vyvíjí konstantní tlak na čep nože, takže se upevnění nože nemůže samovolně otevřít. Nože lze snadno vyměnit během několika minut. Pro snížení nákladů na údržbu lze vyměňovat upevňovací šrouby nožů a listové pružiny samostatně. Pro vyšší kvalitu řezu a delší životnost nožů se nože volně otáčejí o 360°.

Výměna rychloupínacího nože FAST-FIT

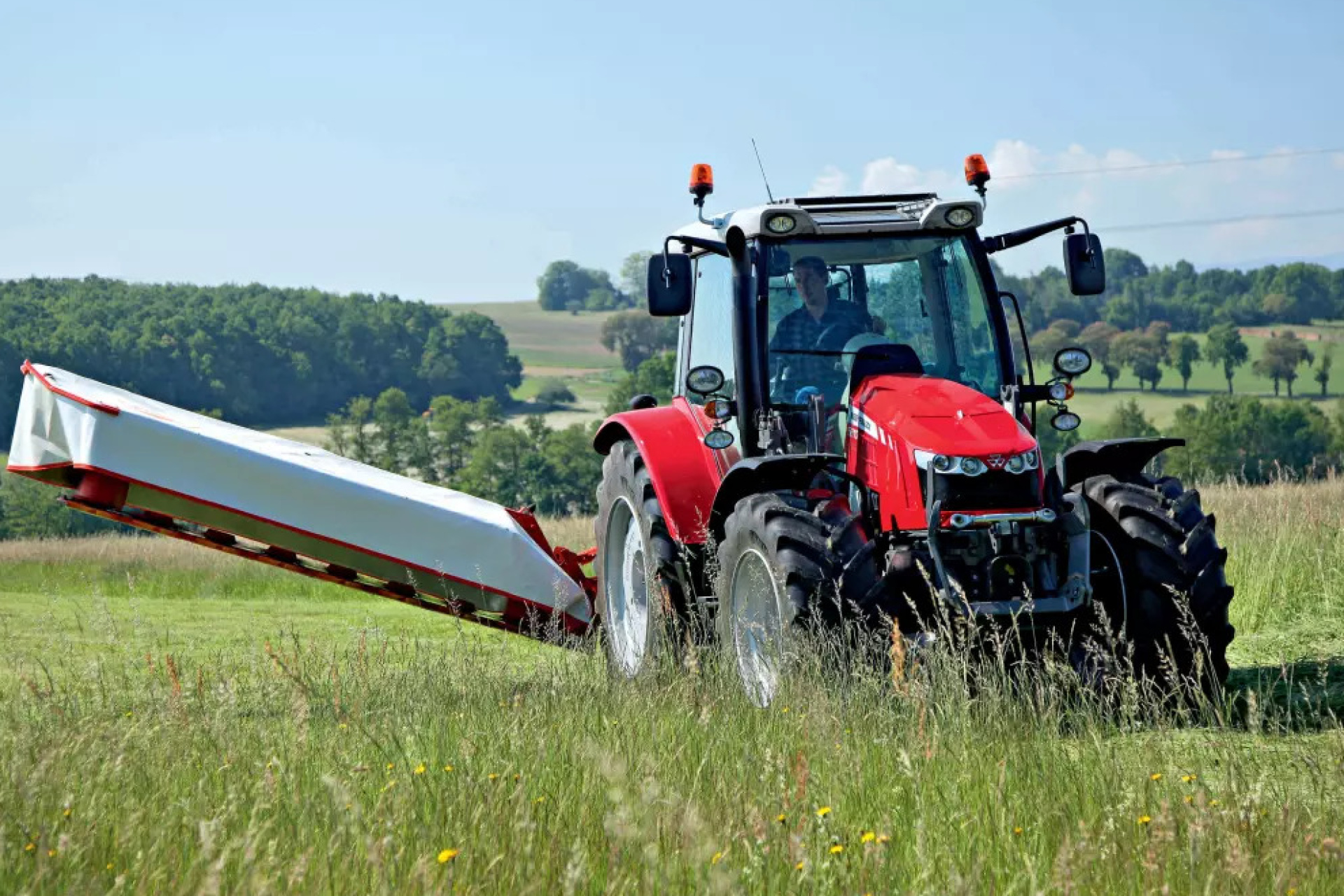

Dokonalé kopírování terénu

Žací jednotka kopíruje dokonale terén s maximální přesností i při sečení příkopů nebo strání. Odlehčení žacího stroje je vybaveno pružinou, která přizpůsobuje přítlak žací lišty podle změn terénu. Odpružení se nastavuje na hlavním rámu pomocí zdvižného zařízení traktoru.

U řady GMD 100 se pro přizvedání na souvrati používá jednoho hydraulického válce, díky čemuž se s tříbodovou hydraulikou traktoru nemusí hýbat. Pro vyšší pracovní komfort nepoužívá řada GMD 100 mechanický doraz pro přizvedávání na souvrati, ale hydraulický ventil, který omezuje zdvih pro přizvednutí. Výsledkem je menší mechanické namáhání stroje.

Odlehčovací pružina

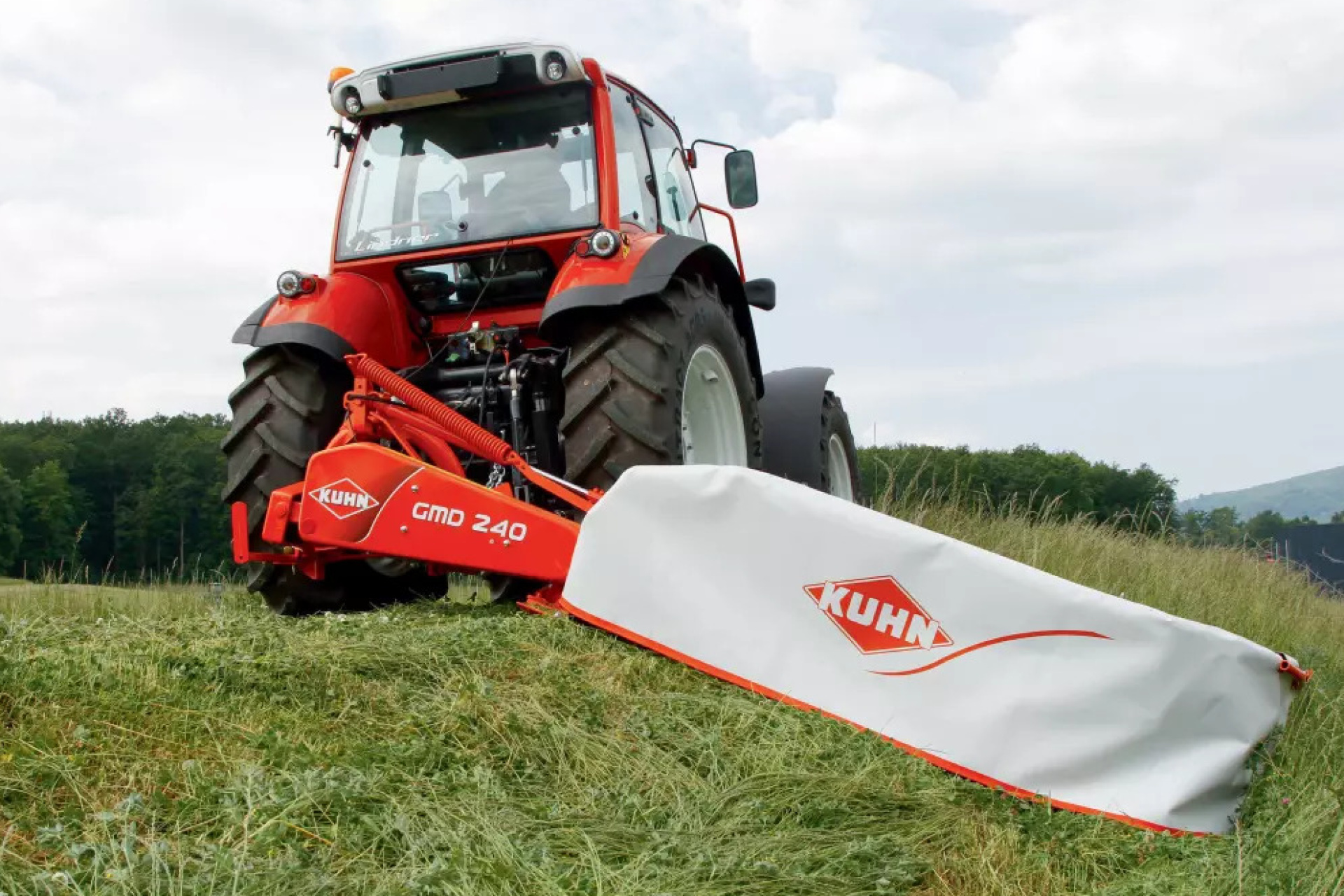

Široká oblast použití

Díky důmyslné kinematice zavěšení žacího stroje lze snadno sekat násypy i příkopy. V závislosti na modelu jsou možné úhly náklonu až 35° nahoru a 25° dolů.

Sečení příkopů

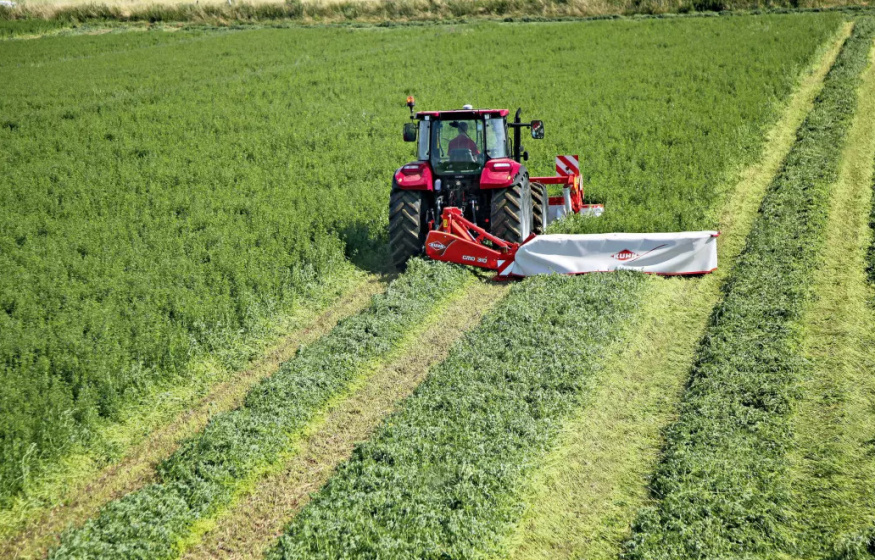

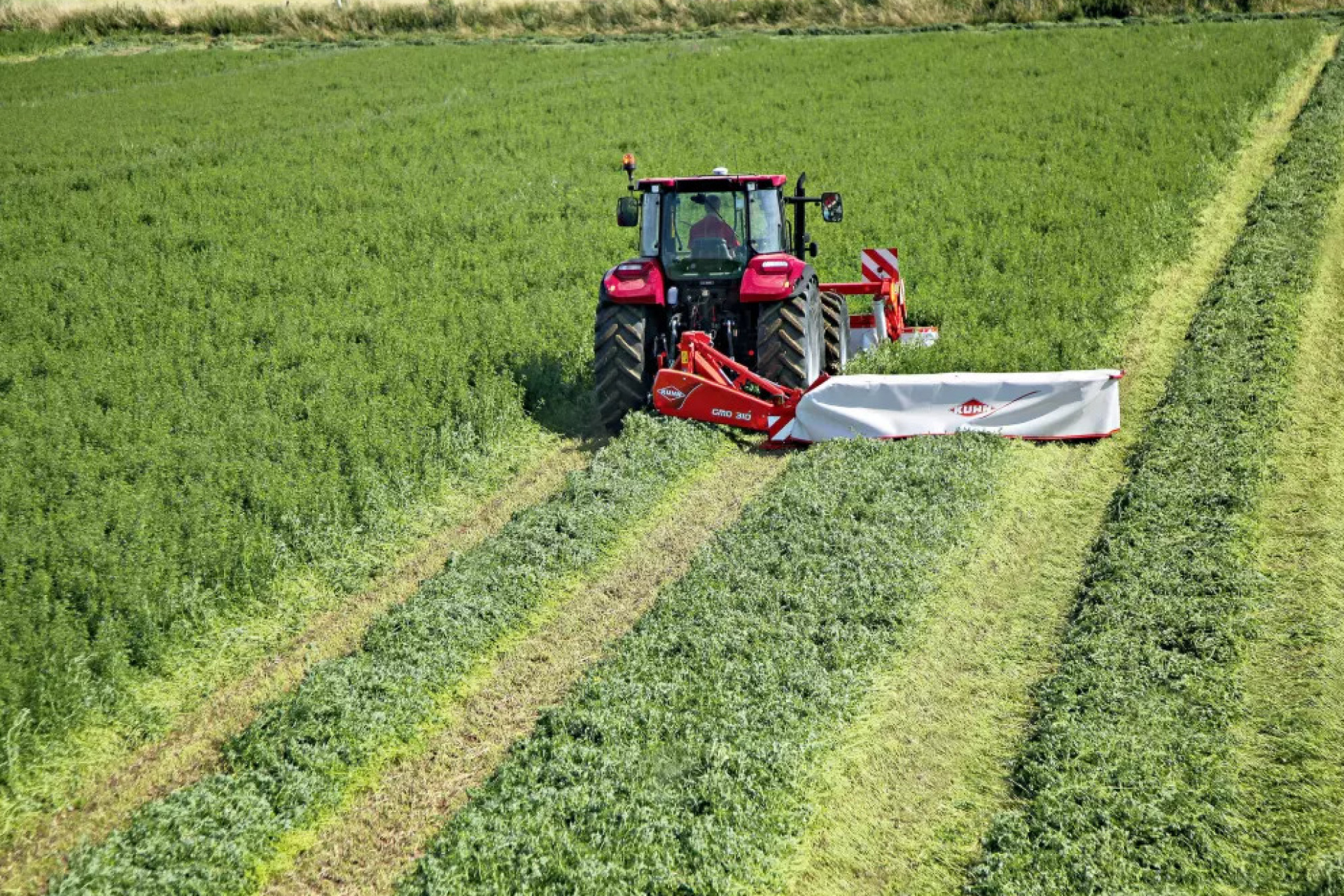

Dokonale tvarované řádky

Shazovací disk je umístěn za vnějším diskem s kuželem. Stará se tak o zúžení řádku posečené trávy aby při dalším přejezdu kola traktoru nepřejížděla řádek, ale jela mimo něj. Výhody shazovacího disku oproti shazovacímu plechu:

- disk je kompletně schován pod plachtou.

- není v kontaktu se zemí.

- odpadá riziko poškození při couvání nebo otáčení.

Shazovací disk





Jeden klíč, který je dodáván spolu se strojem slouží k:

- nastavení odlehčovací pružiny,

- odstranění ochranného krytu,

- nastavení napnutí řemenů,

- výměně nožů (provedení se šrouby),

- odstranění disků.

Napínání řemenů



Během sezóny není času nazbyt

Ložisko disku je na žacích lištách rychle a snadno demontovatelné. Jakékoli opravy lze provádět zvenčí. To zaručuje, že opravy lze provádět rychle s minimální dobou prostoje a tím pádem i levněji.

Výměna modulu disku



Kompatibilita připojení

Žací stroje řady GMD 100 mají rozsah přesazení doleva a doprava 50 mm, to zaručuje využití pracovního záběru naplno i při připojení žacího stroje k traktorům o různých rozchodech kol. Dále je ještě u řady GMD 100 k dispozici levý prodlužovací čep, který zvyšuje posun až o 200 mm doprava. Modely řady GMD 100 lze také připevnit k rychloupínacímu A rámu kat.2

Připojení k rychloupínacímu rámu



Model FF: s rychloupínacími noži FAST-FIT



Technická data

Typ

GMD 16

GMD 20

GMD 24

GMD 28

GMD 240 - FF

GMD 280 - FF

GMD 310 - FF

Pracovní záběr (m)

1,60

2,00

2,40

2,80

2,40

2,80

3,10

Počet disků

4

5

6

7

6

7

8

Uchycení nožů

Šrouby

FAST-FIT nebo šrouby

Kopírování

Pružinami

Jištění

PROTECT DRIVE

Průměrná šířka řádku (m)

1,10

1,40

1,70

2,00

1,70

2,00

2,40

Rozsah pracovních úhlů

+35° / - 22°

(-40° přání)

+35° / - 15°

+35° / -25°

Otáčky vývodové hřídele (min-1)

540

Nárazová pojistka

Standarndě mechanická

Standarndě mechanická

volitelně hydraulická

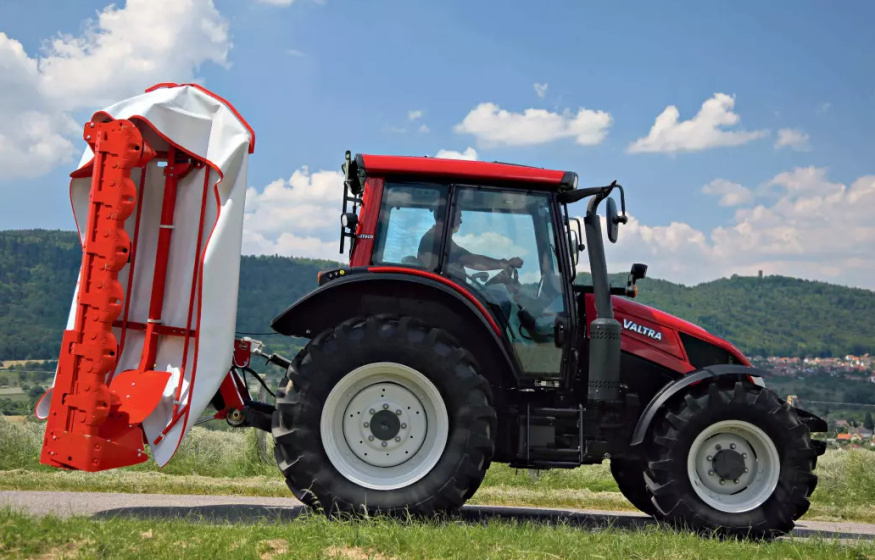

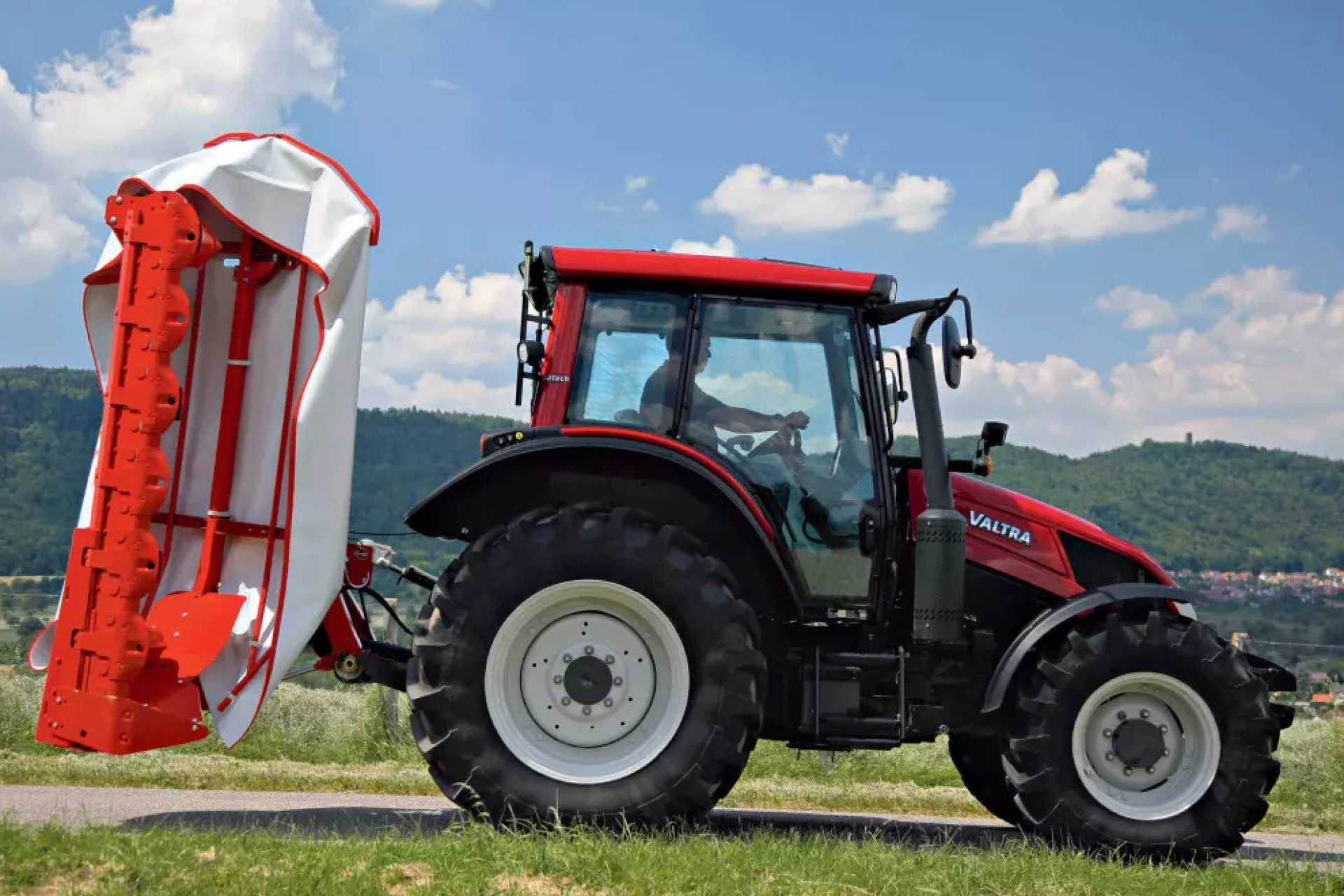

Transportní pozice

Vertikální s automatickým zámkem

Vertikální po ručním sklopení ochranného krytu nebo s hydraulickým vytočením

Závěs

kat. 1 a 2

kat. 2

Min. výkon na vývodové hřídeli (kW/hp)

15 / 21

19 / 26

23 / 31

27 / 36

23 / 31

27 / 36

30 / 41

Hmotnost (kg)

420

465

544

600

601

659

716
