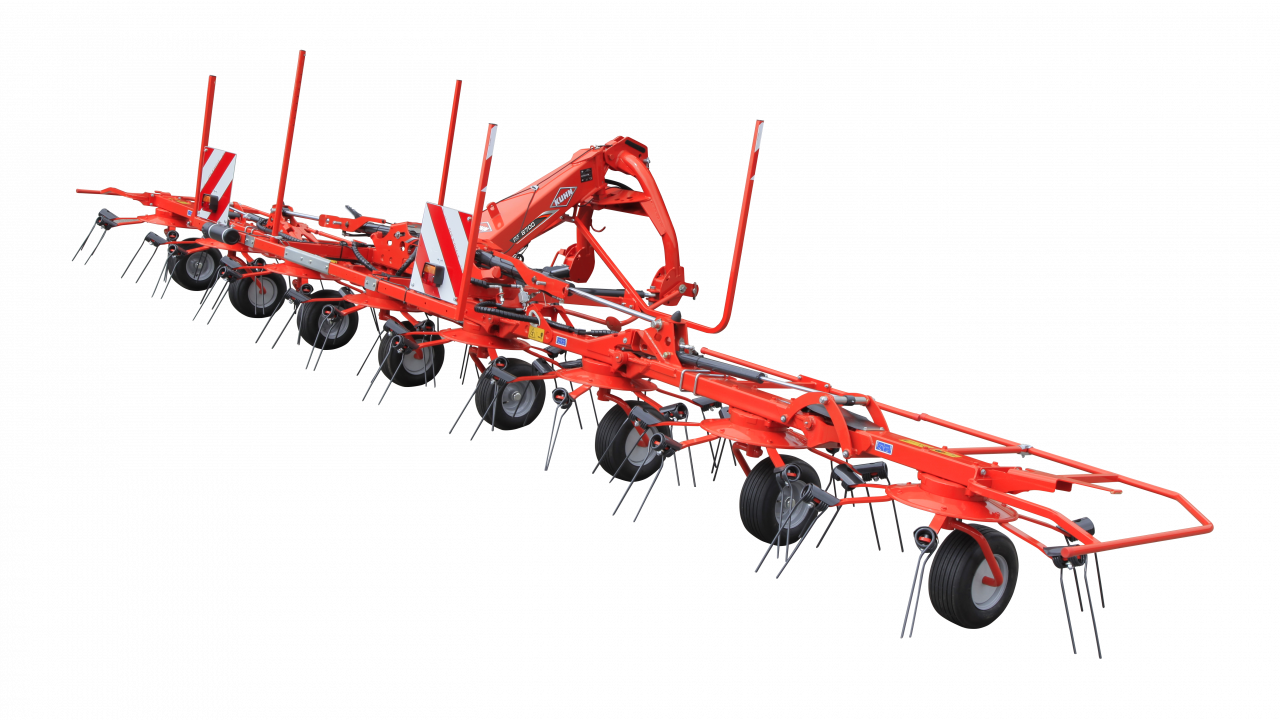

Nesený obraceč GF 8700.

Obraceče píce KUHN jsou koncipovány tak, aby dokázaly za všech podmínek posečenou píci rovnoměrně rozhodit.
Začátek mezi profi modely obracečů společnosti KUHN
Obraceč GF 8700 rozšiřuje řadu modelů s pracovním záběrem nad 8,00 m. I přes velký pracovní záběr 8,70 m je tento stroj překvapivě kompaktní a proto je vhodný i pro menší traktory.

Najít nejbližšího prodejce

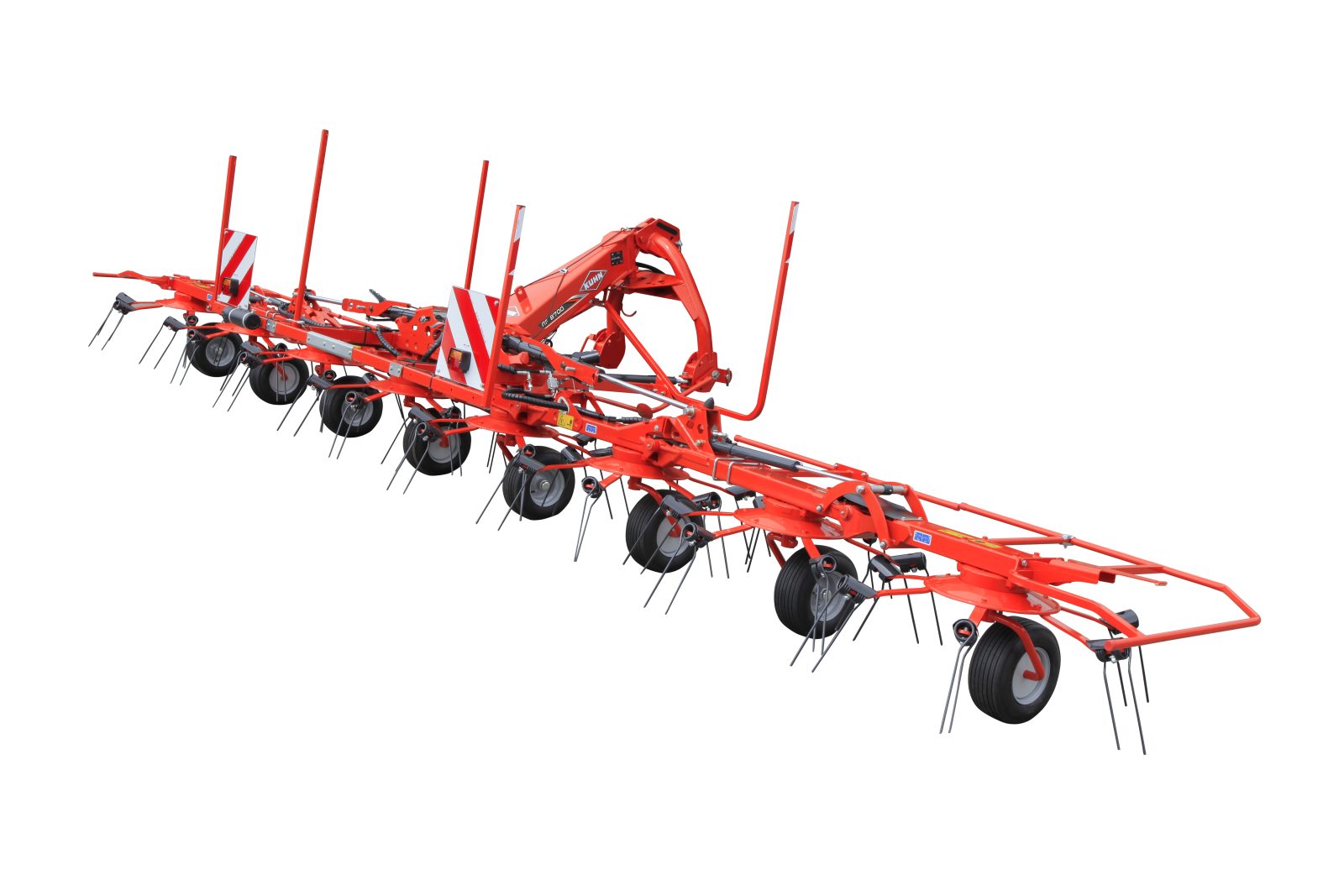

Nesený obraceč GF 8700.

Model obraceče GF 8700 doplňuje současný obraceč GF 8712. Doplňuje tak sortiment obracečů s 8 rotory a pracovním záběrem 8,70 m. U konstrukce GF 8700 je třeba zmínit optimální polohu těžiště, která zajišťuje, že obraceč je i přes jeho velký pracovní záběr překvapivě kompaktní a proto je vhodný i pro menší traktory. Tento obraceč má všechny prvky, které zaručují vynikající kopírování terénu a bezkonkurenční kvalitu obracení. Dále je model GF 8700 vybaven učeným stabilizačním systémem pro bezpečnou přepravu a vyniká minimálními nároky na údržbu.

Ideální pro malé traktory

Těžiště je o 200 mm posunuté blíže k traktoru ve srovnání s modelem GF 8712, který disponuje stejnou šířkou ale hmotnost GF 8700 je o 15% nižší. Model GF 8700 tak nabízí vynikající poměr mezi kompaktností 3 bodového neseného stroje a velkým pracovním záběrem 8,70 m.

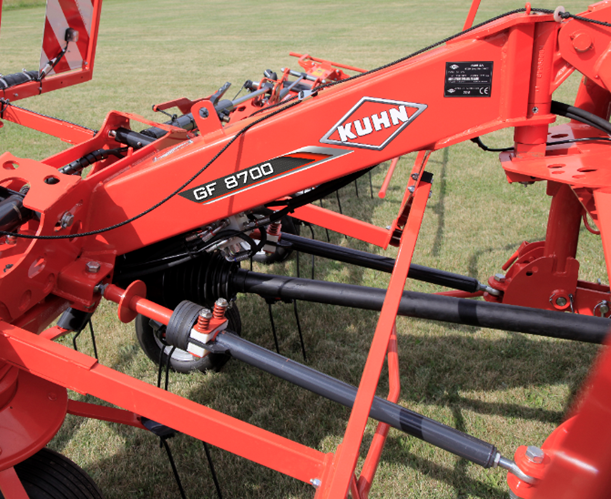

GF 8700 při obracení



Stabilita nejen při práci ale i přepravě

Dva boční mechanické stabilizátory zajišťují stabilitu v zatáčkách a během přepravy přenášejí zatížení stroje na traktor.

Přepravní poloha





Obraceč přizpůsobený kopcovitým oblastem

Pokud pracujete v kopcovitých oblastech, potřebujete kompaktní stroj, se kterým se snadno manévruje a má nízkou hmotnost, aby nedocházelo k poškození píce. Model GF 8700 je těmto podmínkám přizpůsoben. Díky jeho kompaktnosti je vhodný pro malé traktory a je tak vhodný i do kopcovitých oblastí. Kromě toho je k dispozici jako volitelná výbava hydraulicky ovládaná clona pro hraniční obracení, aby nedocházelo rozhazování píce mimo hranice pozemku.

Clona pro hraniční obracení



Klíčem úspěchu jsou rotory o malém průměru

Uživatelé, kteří používají tyto obraceče se shodují, že by se bez těchto obracečů už neobešly. Pro zemědělce, kteří chtějí sklízet prvotřídní krmivo, mají malé roty několik výhod:

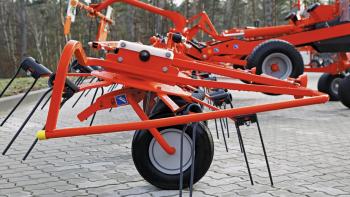

Rotor GF 8700







DOKONALÉ ZVEDNUTÍ PÍCE DÍKY ASYMETRICKÝM PRSTŮM

Asymetrické prsty mají uspořádání vnitřní kratší a vnější delší. Díky tomu je vnější prst efektivnější a v porovnání se stejně dlouhými prsty začíná obracet při větší výšce ramena nad porostem. To přináší výhodu kvalitnějšího obracení píce na okrajích pozemků a mezi rotory (C), (E) díky lepšímu překrytí. Asymetrické prsty dále zvětšují efektivní pracovní záběr každého rotoru.

Asymetrické prsty



DIGIDRIVE – revoluční koncept pohonu

Když společnost KUHN vynalezla tento koncept pohonu, vstoupilo obracení do nové éry. Najednou bylo možné pohánět velké množství rotorů a skládat je do neuvěřitelně kompaktních rozměrů. To vše bylo možné díky bezúdržbovému systému pohonu DIGIDRIVE. Od uvedení prstové spojky pohonu už uplynulo více než dvacet let a po celém světě byla tato prstová spojka použita k pohonu více než milionu rotorů. Prstová spojka DIGIDRIVE je vyrobena z oceli s povrchovou úpravou zaručující bezúdržbový a spolehlivý provoz.

Prstová spojka DIGIDRIVE



Převodovky rotorů pro maximální životnost

Uložení hřídele zajišťují dvouřadá kuličková ložiska o velkém průměru a s kosoúhlým stykem. Díky dvojitému těsnění je zabráněno jakémukoliv úniku maziva a vniknutí nečistot. Upevnění převodovky k obdélníkovému rámu je pomocí konzole se dvěma průběžnými šrouby. Tyto převodovky mají počet mazacích míst snížen na minimum. Je zde potřeba mazat jen několik kloubových spojů. To znamená, že strávíte méně času údržbou a více času prací na poli.

Převodovka rotoru





Technická data

Technické parametry:

 Obraceč



GF 8700

DIN pracovní šířka (m)

8.7

Počet rotorů

8

Počet ramen na rotor

6

Pohon rotorů

DIGIDRIVE

Pneumatiky na kolech rotorů

16x6.50 - 8

Deflektor kol

Na přání

Deflektor prstů

Základní výbava

Závěs

3-bodový závěs

HLC ovládání zdvihu na souvrati

Není k dispozici

PTO rychlost (ot/min)

540

Pohon s omezovačem

Základní výbava

Volnoběžka

Základní výbava

Požadavky na hydraulické okruhy traktoru

1 DA (+1 SA pro hydraulicky stavitelnou clonu)

Transportní šířka (m)

2.99

Transportní výška (m)

3.25

Hraniční obracení

Clona rozhozu hydraulicky sklápěná

Hmotnost (kg)

1,200

Benefity

I pro méně výkonné traktory

KUHN's GF 8700 tedder is adapted to smaller sized tractors owing to its design and moderate weight

Těžiště posunuté dopředu

S těžištěm posunutým o 200 mm oproti modelu GF 8703 a sníženou hmotností o 15 % nabízí GF 8700 vynikající poměr mezi kompaktností tříbodového závěsného stroje a značnou pracovní šířkou 8,70 m.

Vysoká stabilita při práci i při přepravě

Dva boční stabilizátory s mechanickými brzdami zajišťují stabilitu při otáčení a přenos nákladu stroje na traktor při přepravě.

KUHN's GF 8700 tedder in transport position in a field

Přizpůsobený pro kopcovité oblasti

Při práci na svažitých pozemcích potřebujete kompaktní stroj, který je snadno ovladatelný a má malou hmotnost, aby neovlivňoval kvalitu píce. Model GF 8700 je tomu dokonale přizpůsoben, protože je konstrukčně přizpůsobený menším traktorům a kopcovitým oblastem. Pro práci na souvratích je navíc (na přání) k dispozici hydraulicky ovládaný krajový deflektor.

The border deflector is available as an option on KUHN's GF 8700 tedder for working on headlands.

Novinka: 2 boční stabilizátory s mechanickou brzdou zajišťující:
üStabilitu v zatáčkách
üPřenos zatížení ze stroje na traktor pro přepravu
ü
Závěs s +/- 22° výkyvem
üVýborná řiditelnost na úzkých pozemcích

Zajištění kvalitní píce

Your KUHN tedder will help you produce quality forage with its small diameter rotors.

Malý průměr rotorů

V dnešní době je již konsenzus mezi uživateli a odborníky na zemědělskou techniku o tom, že malý průměr rotoru je faktor úspěchu pro kvalitní práci.

Výhody:

  1. práce s výrazným úhlem sklonu při obrácení veškeré píce
  2. rovnoměrné a rychlé sušení
  3. plně otočená píce
  4. ideální příčné rozložení
  5. lepší kopírování pozemku
  6. těžiště blízko traktoru
  7. menší spotřeba energie

Asymetrické prsty

Prongs engaging forage earlier with asymmetrical tines

Snadná údržba

DIGIDRIVE

DIGI Drive !!

Pouzdra rotorů navržena tak, aby vydržela!

Vedení zajišťují dvouřadá kuličková ložiska s kosoúhlým stykem. Těsnění je zesíleno, aby se zabránilo úniku oleje a vnikání nečistot. Robustní upevnění na obdélníkovou konstrukci díky distančním podložkám, v nichž jsou umístěny velké průchozí šrouby. Díky těmto pouzdrům je třeba mazat pouze několik kloubů stroje. Maximalizujte čas strávený v terénu a minimalizujte dobu údržby!

Gain time with the rotor housings designed to last on the GF 8700 tedder

Denní údržba zabere pouze několik minut

oDIGIDRIVE pohon rotoru pomocí prstové spojky
§Vyrobeno ze zušlechtěné oceli cementováním a kováním
§Velký rozsah pracovního úhlu
§Možnost sklopit rotory až o 180°

oBezúdržbový pohon (stejný jako u řady 1002)
§Uložení hřídelí ve dvouřadých kuličkových ložiscích se šikmým stykem è perfektní držení bez vůle
§Rotory jsou osazeny dvojitým těsněním, aby byly chráněny před vniknutím nečistot či únikům maziva
§Robustní připevnění převodovek dvěma průběžnými šrouby k vnější přírubě rámu è větší pevnost a tuhost

Vybavení

Vybavte si stroj podle svých požadavků!

Redukční převodovka

Redukční převodovka

Hraniční deflektor

Hraniční deflektor

A border deflector can be fitted on the GF 8700

oDíky cloně předchází ztrátě píce při obracení hranic pozemků – možnost hydraulického sklápění (volitelné vybavení)
o
oPřední opěrná kola na přání è lepší kopírace ve svahu a snadnější agregace
o
oDeflektory na kola, ….
