Nesené oboustranné pluhy

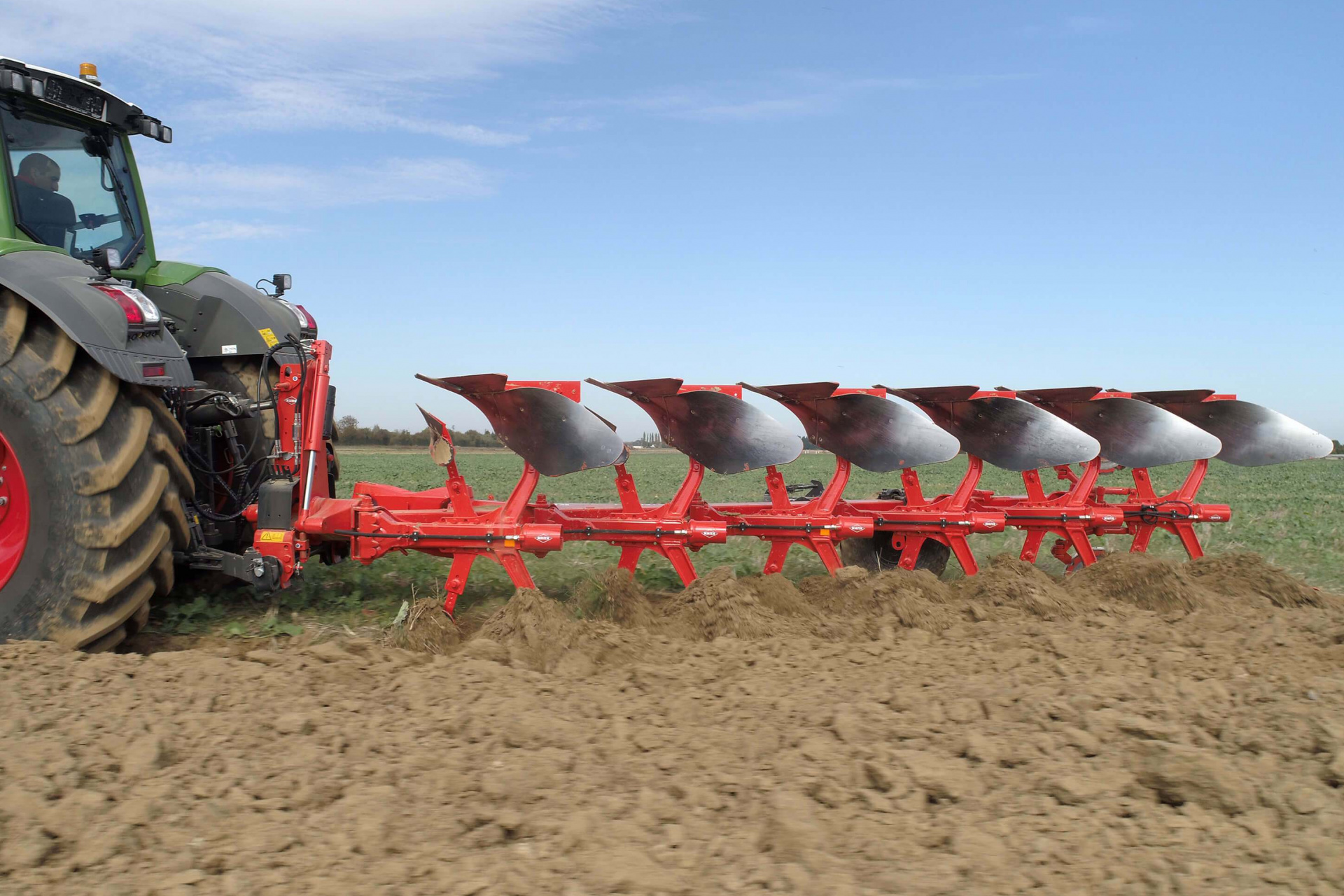

MASTER 123/153/183

Všestranný, masivní a jednoduchý
Společnost KUHN se svými bohatými zkušenostmi v oblasti orby vyvinula řady pluhů MASTER 123, 153 a 183 nabízejí pluhy v rozsahu od 3 do 7 orebních těles. Tyto pluhy byly vyrobeny na základě požadavků zemědělců a jejich unikátní konstrukce zajišťuje maximální výkon.

Najít nejbližšího prodejce
MASTER 123/153/183

Pluhy KUHN MASTER 123,153 a 183 jsou zemědělci z celého světa uznávány pro svoji kvalitu a spolehlivost. Unikátní konstrukce pluhů MASTER zaručuje bezkonkurenční kvalitu orby pro zajištění co nejlepších výnosů. Pluhy master se od ostatních značek pluhů liší:

  • Vysokou kvalitou práce s úplným zapravením posklizňových zbytků
  • Snadným použitím a nastavením pro vyšší komfort obsluhy a vyšší denní výkon
  • Spolehlivostí a masivní konstrukcí s exkluzivními prvky společnosti KUHN

Tyto nesené pluhy také těží z originálních kovaných náhradních dílů KUHN, které prodlužují životnost stroje a šetří náklady.

Tři modely jedna filozofie

Nesené pluhy KUHN MASTER 123,153 a 183 jsou investicí, která se Vám vyplatí. Díky možnosti výběru ze tří modelů si tak můžete vybrat model, který bude vyhovovat Vašim potřebám.

  • MASTER 123: se 3 až 6 orebními tělesy pro traktory od 65 do 210 hp
  • MASTER 153: se 4 až 6 orebními tělesy pro traktory od 95 do 270 hp
  • MASTER 183: s 5 až 7 orebními tělesy pro traktory od 125 do 385 hp

S rozměry rámu 120 x 120 mm je pluh MASTER 123 vhodný pro středně velké farmy, které hledají všestrannost, snadné použití a spolehlivost při obdělávání lehkých až středně těžkých polí. Model MASTER 153 s rámem o rozměrech 150 x 150 mm je již určen pro intenzivnější použití v náročnějších podmínkách. A nakonec model MASTER 183 s rámem o rozměrech 180 x 180, který je určen pro profesionální použití. Tento pluh vyniká dlouhou životností a lze ho agregovat s traktory vyšší výkonnostní třídy pro dosažení vysokého pracovního výkonu pluhu.

https://www.kuhn.co.uk/sites/default/files/styles/media_large/public/media-nextpage-img/MASTER-123-153-183_Ploughing_range_0.jpg?itok=SYs2xlAr

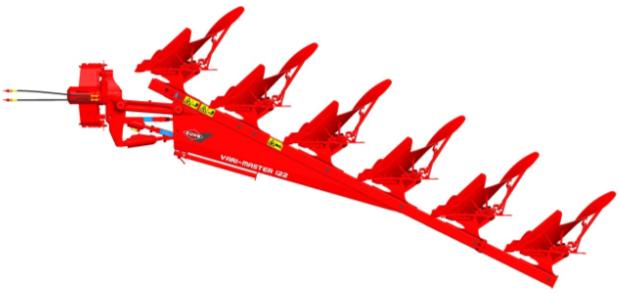

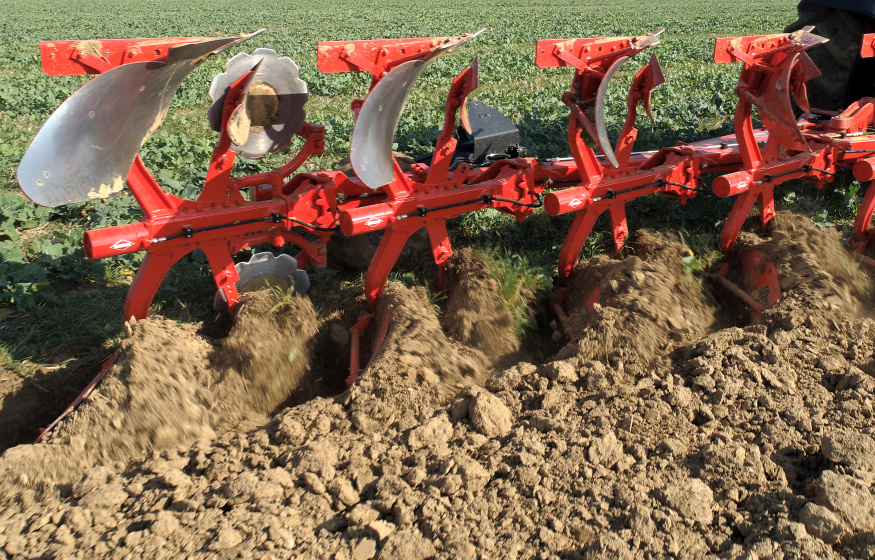

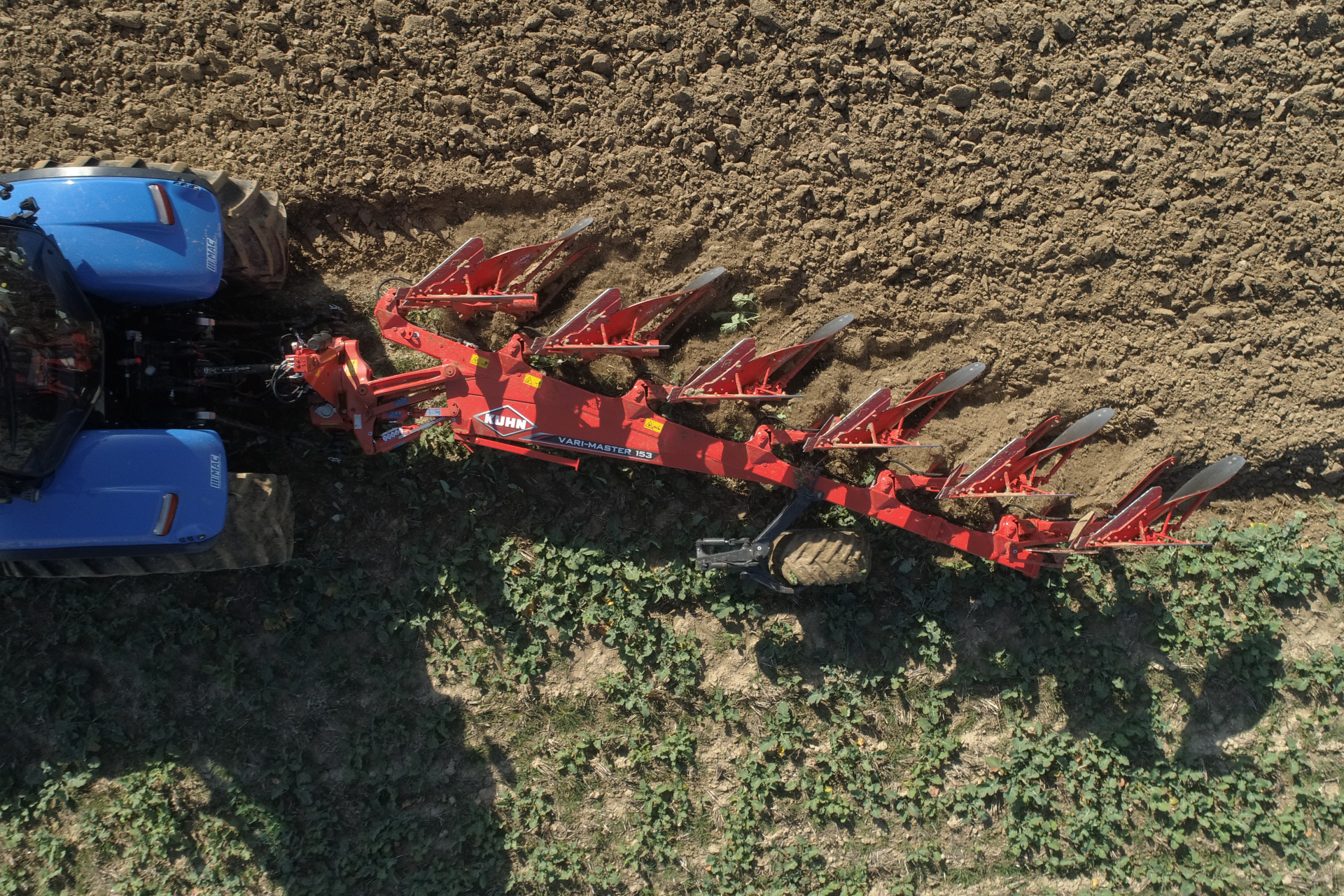

Pluhy MASTER



Široký rozsah nastavení orebních těles

Vždy je důležité, aby se pluh přizpůsobil podmínkám orby. Proto nabízí společnost KUHN na pluhách MASTER možnost měnit si rozteč mezi orebními tělesy. Pro změnu rozteče je vždy nutné brát v potaz:

  • Podíl organické hmoty
  • Slámu jestli je odstraněná nebo ne
  • Zda byla předchozí meziplodina rozdrcena nebo ne

Podle jednotlivých modelů jsou pak k dispozici 3 rozteče mezi orebními tělesy:

  • 90 cm: ideální rozteč při odstraněné slámě. Pluh je velmi kompaktní a je s ním proto snadná manipulace.
  • 96: k dispozici na pluhách s větším počtem orebních těles. Toto řešení nabízí kompromis mezi průchodností pluhu mezi vysokým podílem rostlinných zbytků a manévrovatelností.
  • 102 cm: tato rozteč orebních těles se doporučuje pro zaklopení živého rostlinného krytu nebo rozdrcené slámy. Při této rozteči dochází k optimálnímu zaklopení i přes vysoký obsah rostlinných zbytků

https://www.kuhn.fr/sites/default/files/styles/media_large/public/media-nextpage-img/MASTER-123_Ploughing_Clearance.jpg?itok=hg1D9jiP

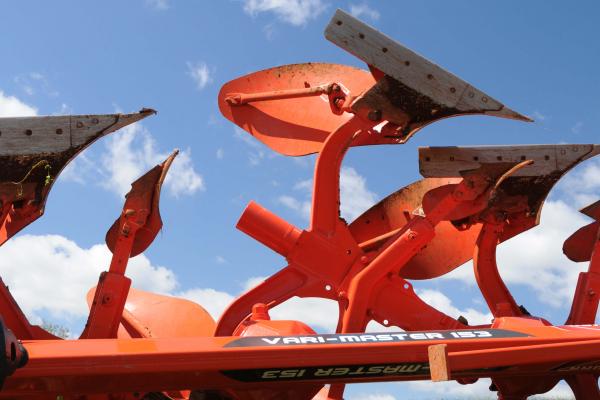

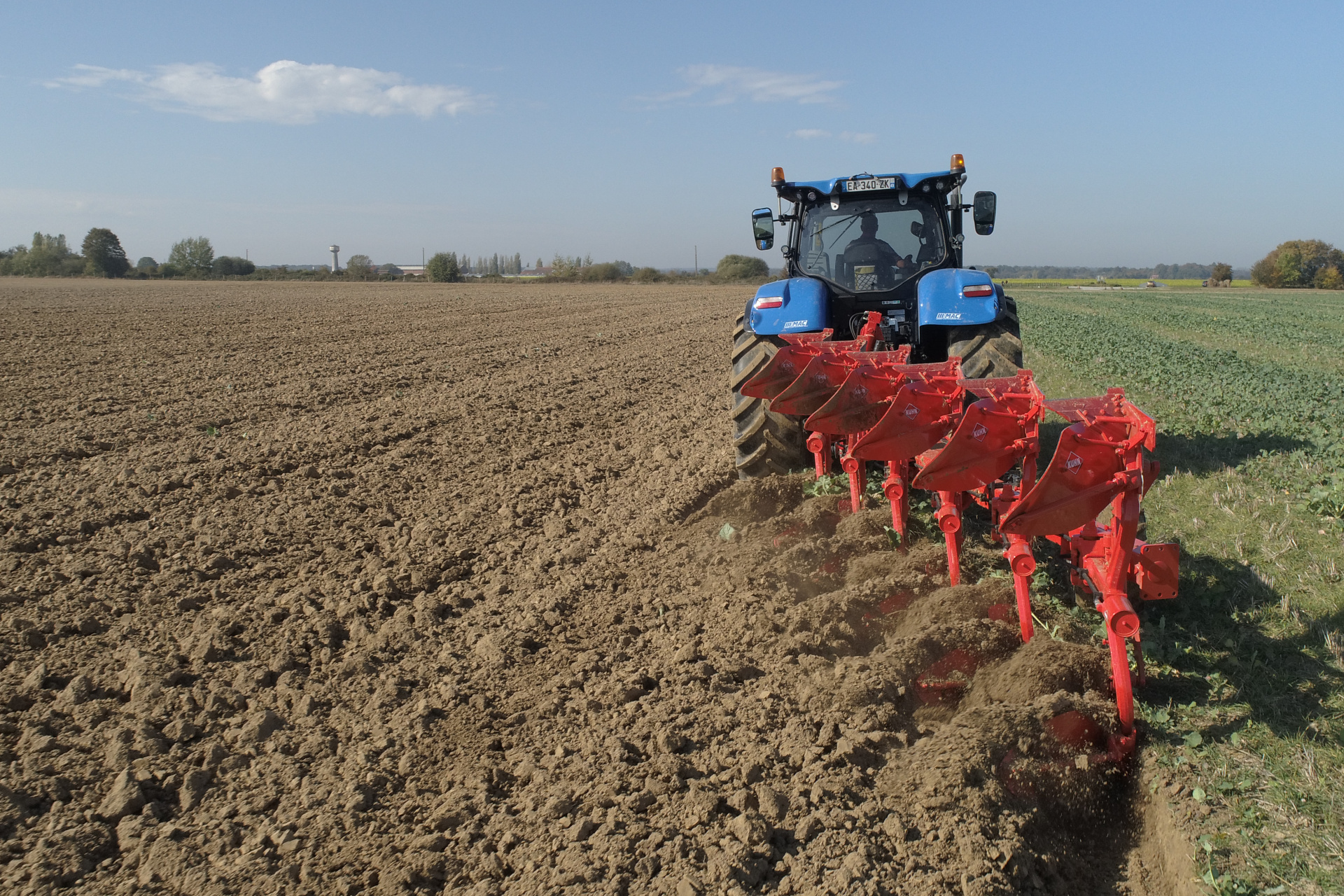

Nastavitelná rozteč mezi orebními tělesy



2 možnosti nastavení pracovní šířky

Pluhy MASTER 123,153 a 183 jsou k dispozici s dvěma možnostmi nastavení pracovního záběru.

  • Pluhy MULTI-MASTER umožňují pracovat v pracovních záběrech: 35,40 nebo 45 cm (50 cm u řady 183). Pracovní záběr lze nastavit přesunutím šroubů do otvorů, které odpovídají záběru pluhu. Tato možnost přenastavení pracovního záběru je ideální pro zemědělce, kteří mají homogenní půdy a pozemky se stabilním množstvím organických zbytků, díky čemuž nemusí pravidelně měnit pracovní záběr orebních těles.
  • Pluhy VARI-MASTER umožňují okamžité přizpůsobení pracovního záběru pracovním podmínkám. Pracovní záběr se mění hydraulicky z kabiny traktoru. Korekce nastavení prvního orebního tělesa a korekce nastavení pluhu probíhají automaticky při změně záběru. Při obracení se pluh automaticky stahuje do nejmenšího záběru, otočení je plynulejší a je dosaženo maximální výšky pohybu pluhu nad pozemkem. Po otočení se pluh automaticky seřídí na původní záběr, který je uložen v paměti. Hydraulický systém nastavení pluhu je integrován do rámu a je tak zcela chráněn před poškozením. V závislosti na vzdálenosti mezi orebními tělesy lze nastavovat pracovní záběr od 30 do 50 cm.

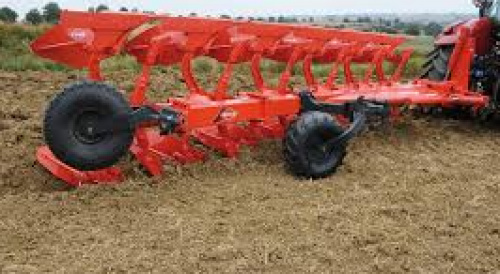

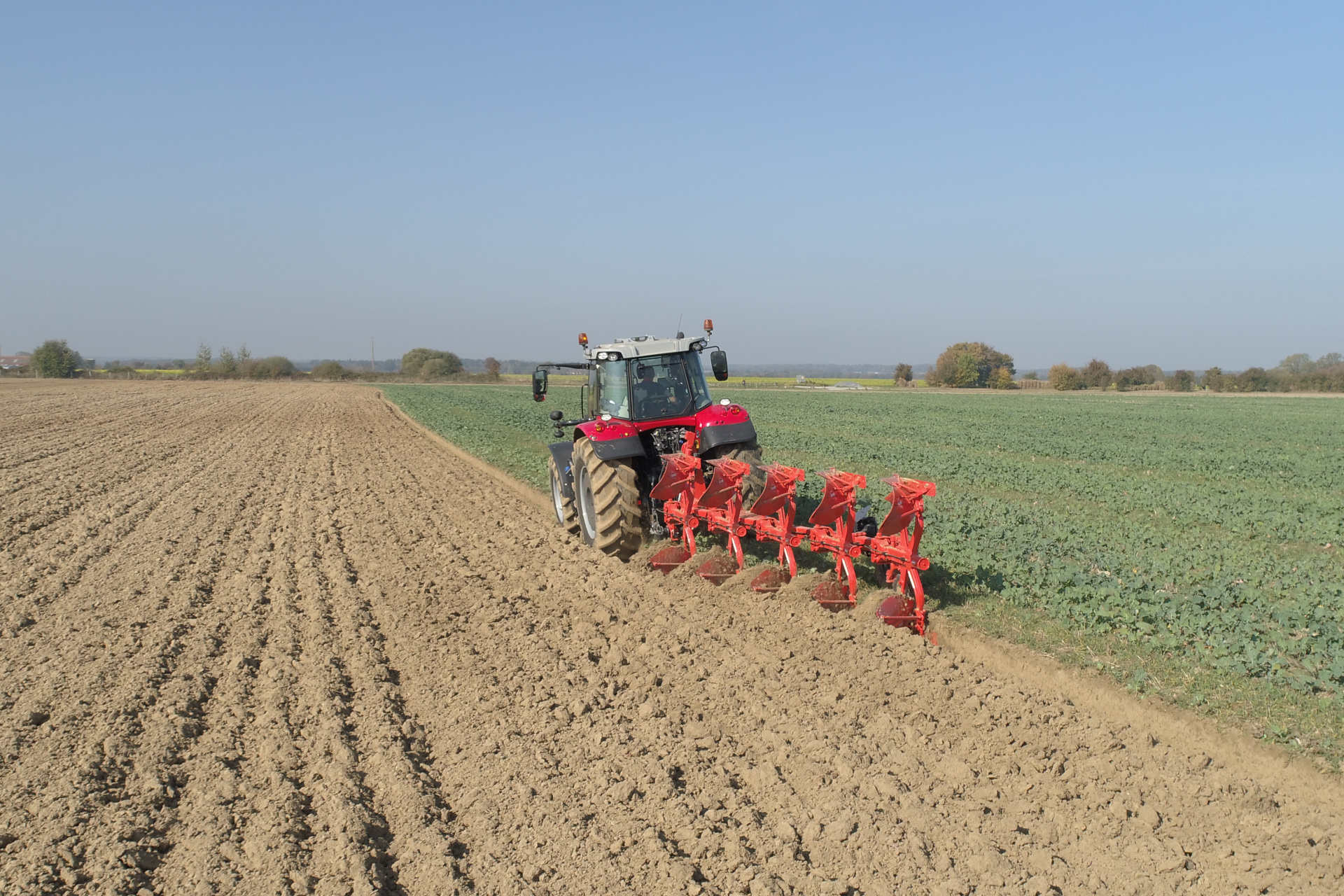

Hydraulické nastavení pracovního záběru



Systémy jištění

Pluhy MASTER mají k dispozici dvě moznosti jištění orebních těles: jištění pomocí trhacího šroubu (T) a hydraulické jištění (NHS).

Jištění pomocí střižného šroubu (T)

Jakmile síla působící na špičku pluhu překročí 3 000 kg (MASTER 123) nebo 4 000 kg (MASTER 153 a 183), dojde k utržení trhacího šroubu. Šroub je veden ve směru shodném se směrem působení síly, čímž se tento systém liší od běžných systémů na trhu, kdy je osa střižného šroubu kolmá ke směru působení síly. V důsledku těchto „osových“ sil se opěra šroubu při používání nikdy nezdeformuje ani se neohne. Není tak možné, aby se šroub po utržení zachytil uvnitř. Jakmile působící síla překročí dané zatížení, šroub se utrhne a jednoduše odpadne stranou, což umožňuje jeho rychlou a snadnou výměnu. I po výměně několika utržených šroubů zůstávají tělesa pluhu ve stejné hloubce a v požadované pracovní poloze. Tento způsob jištění je lehčí než hydraulické jištění a je vhodný pro těžké půdy bez kamenů.

Hydraulické jištění (NHS)

Hydraulické jištění společnosti KUHN umožňuje okamžité přizpůsobení se měnícím pracovním podmínkám. Je konstruováno do těžkých podmínek, jako jsou například kamenité půdy. Non-stop hydraulický systém jištění umožňuje provádění plynulé orby, i když orební tělesa pluhu narážejí na překážky. Při kontaktu s překážkou se orební těleso automaticky sklopí, a když překážku mine, ihned se vrátí do původní polohy.

Systém VARIBAR: Systém dodávaný jako nadstandardní výbava umožňující okamžitou změnu nastavení non-stop jištění orebních těles podle aktuálních pracovních podmínek.

Systém MAXIBAR: Nastavení MAXIBAR umožňuje zvýšení tlaku až na od 600 do 2500 kg. Tato možnost je zvláště užitečná při orbě na těžkých, zhutněných půdách. Orební těleso se může vyhloubit o 70 cm směrem nahoru a vyhnout se o 20 cm do strany.

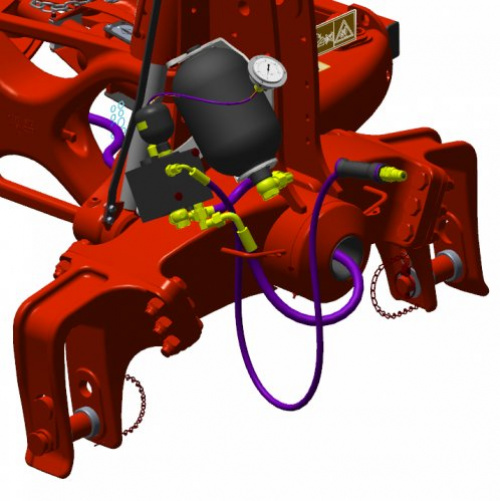

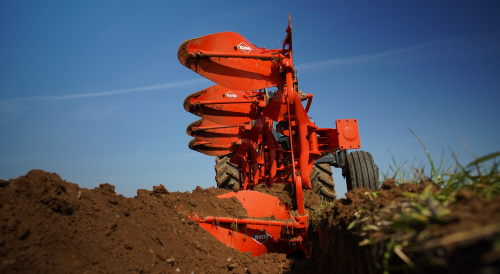

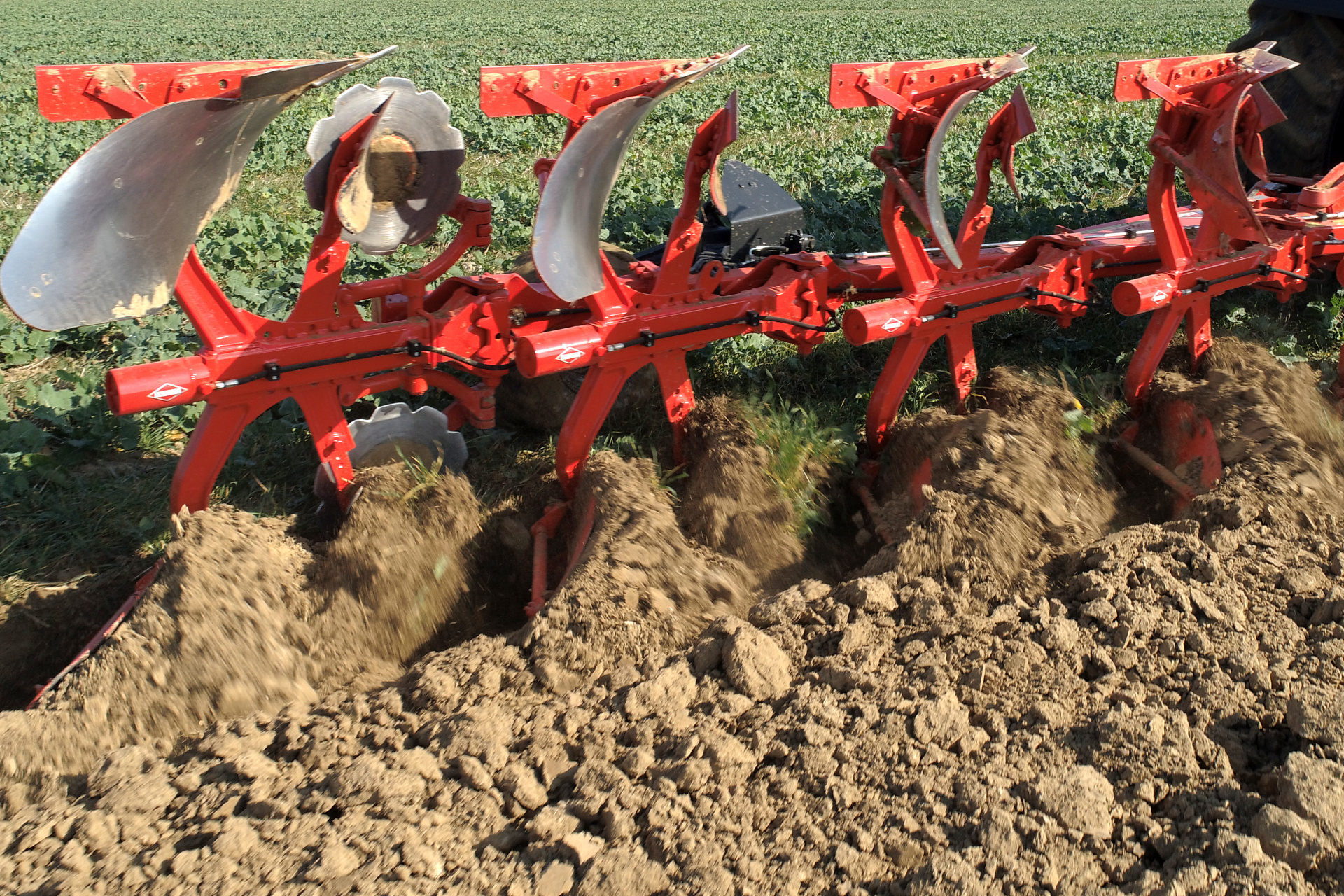

Hydraulické jištění



Kombinované nastavení pluhu

U pluhů MASTER 123,153 a 183 se hlavní nastavení pluhu provádí centrálně. První orební těleso se seřizuje do optimální polohy podle traktoru nebo podle terénních podmínek. Paralelogram tvořený dvěma spojovacími články umožňuje, aby jakékoliv změny v nastavení prvního orebního tělesa automaticky změnily nastavení celého pluhu tak, aby směr tažné síly traktoru byl rovnoběžný s odporem pluhu. Nastavení je jednoduché a rychlé. Spočívá v nastavení délky seřizovacího táhla mechanicky nebo hydraulicky (výbava na přání). Na rozdíl od běžných systémů, u nichž je nastavení první radlice nezávislé na nastavení úhlu pluhu, zde stačí provést pouze jedno nastavení.

Pro dosažení co nejlepších výsledků je důležité:

  • Změřit rozchod pneumatik traktoru
  • Vybrat správný rozsah nastavení
  • Upravit nastavení prvního orebního tělesa

https://stkuhngrouppicturlibprod.blob.core.windows.net/pictures/1308%5C5344%5CLOW%5CVM%20183%20NSH%205E6%20-2014%20%2816%29.JPG

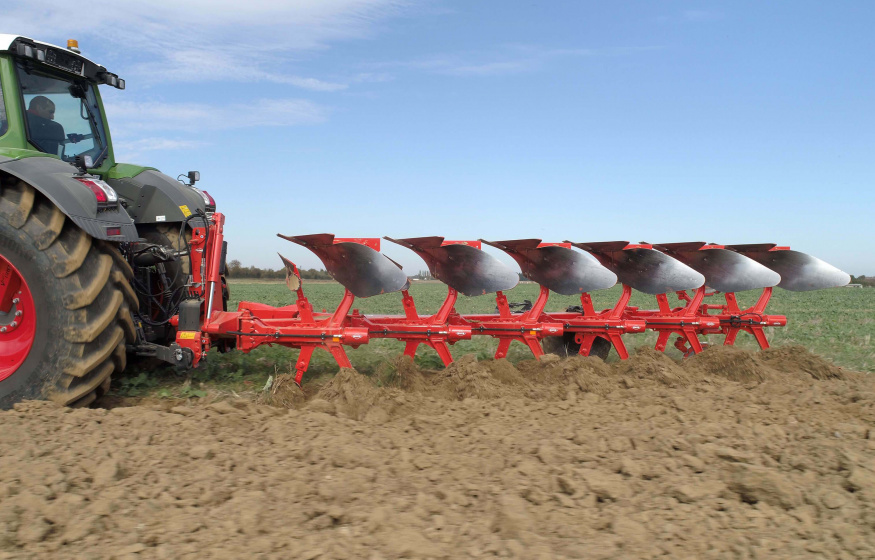

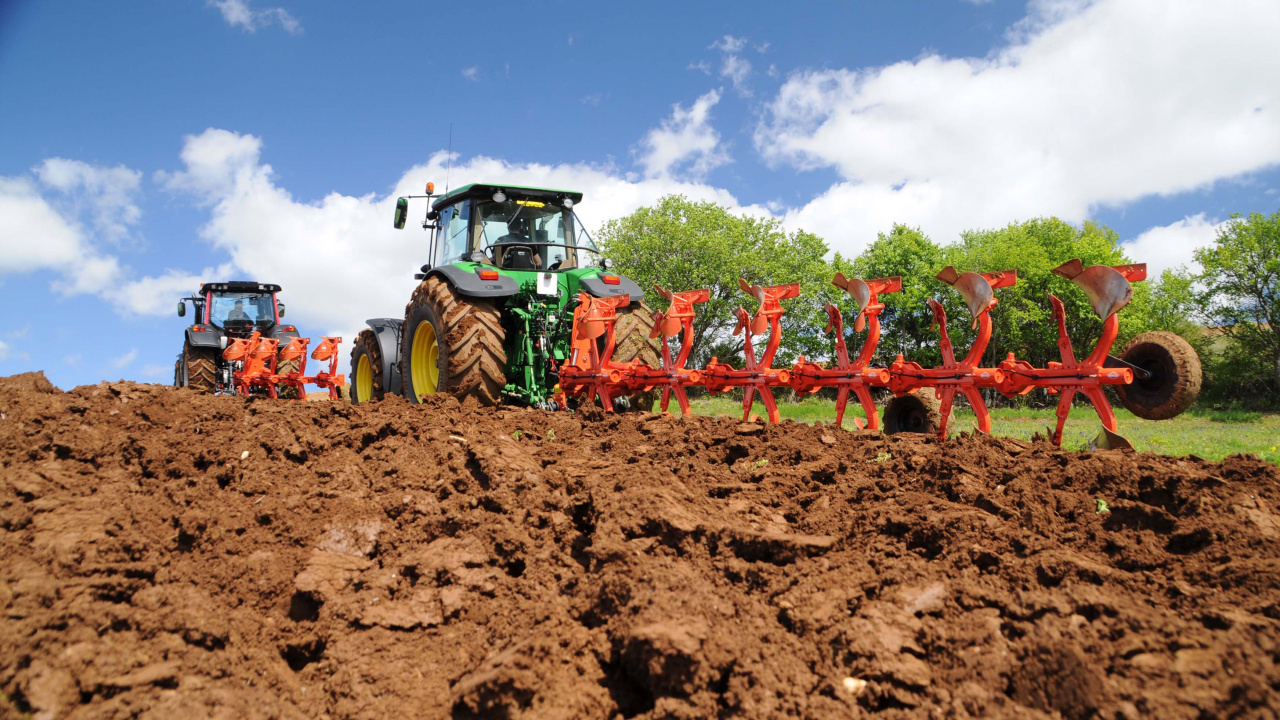

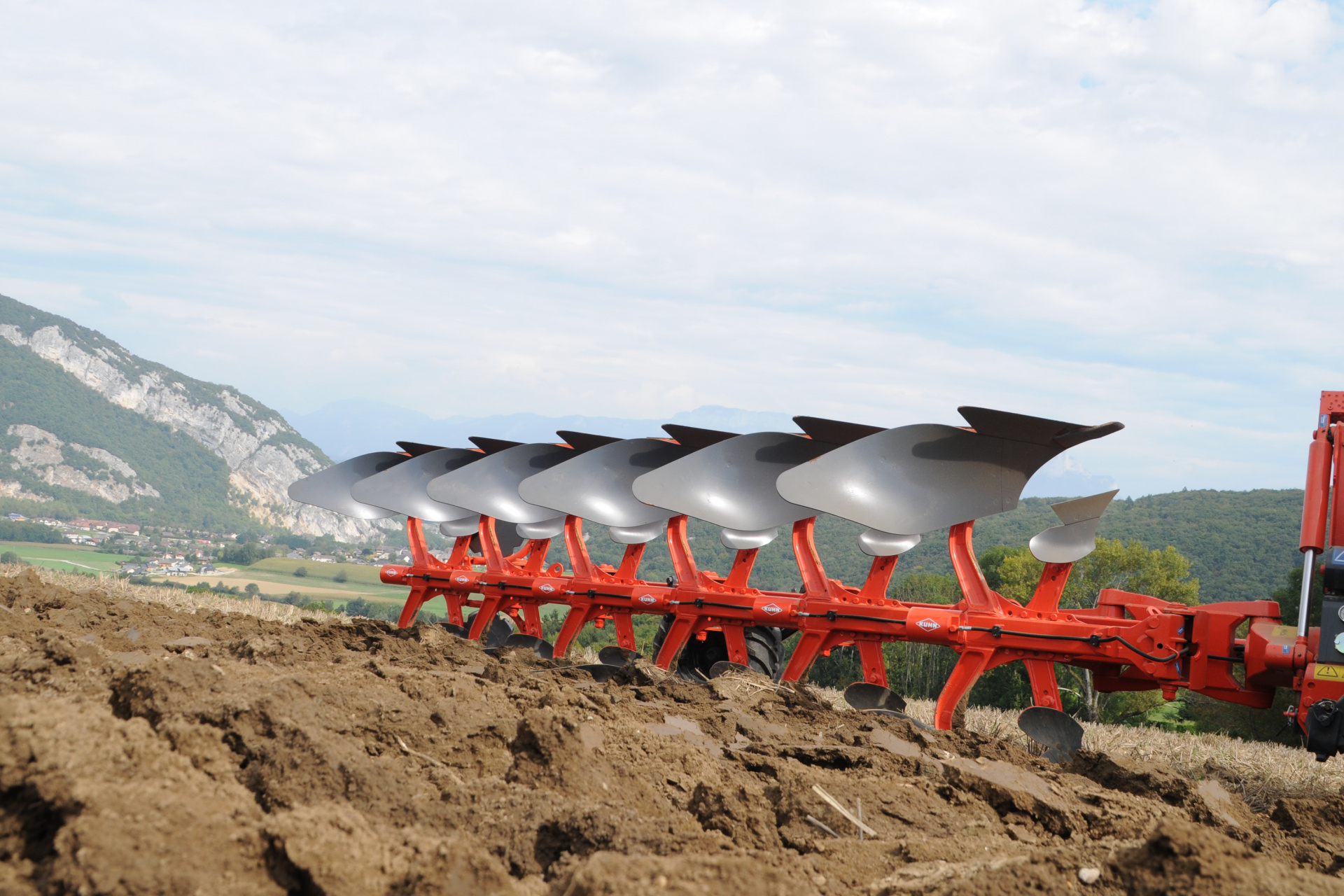

Pluh MASTER 183 při orbě



Jednoduché a rychlé nastavení bez použití nářadí

Nastavení pluhu je zásadní věc pro dosažení kvalitní práce. Je důležité se přizpůsobovat měnícím se pracovním podmínkám. Z toho důvodu klade společnost KUHN velký důraz na jednoduché. Intuitivní a přesné nastavení pluhů MASTER bez použití nástrojů. V neposlední řadě má správné nastavení pluhu vliv na spotřebované množství pohonných hmot a životnost opotřebitelných dílů.

Během několika vteřin můžete těžit z přesného nastavení, které Vám zaručí bezchybnou kvalitu práce a vyšší produktivitu. Ať už se jedná o jakékoliv nastavení, vše lze provést snadno a rychle. Pro větší pohodlí lze provádět nastavení pluhu pomocí hydrauliky z kabiny traktoru. Toto ovládání je vhodné pro často měnící se půdní podmínky, kterým se tak lze snadno a pohodlně přizpůsobovat.

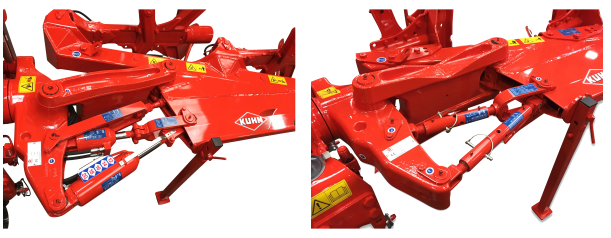

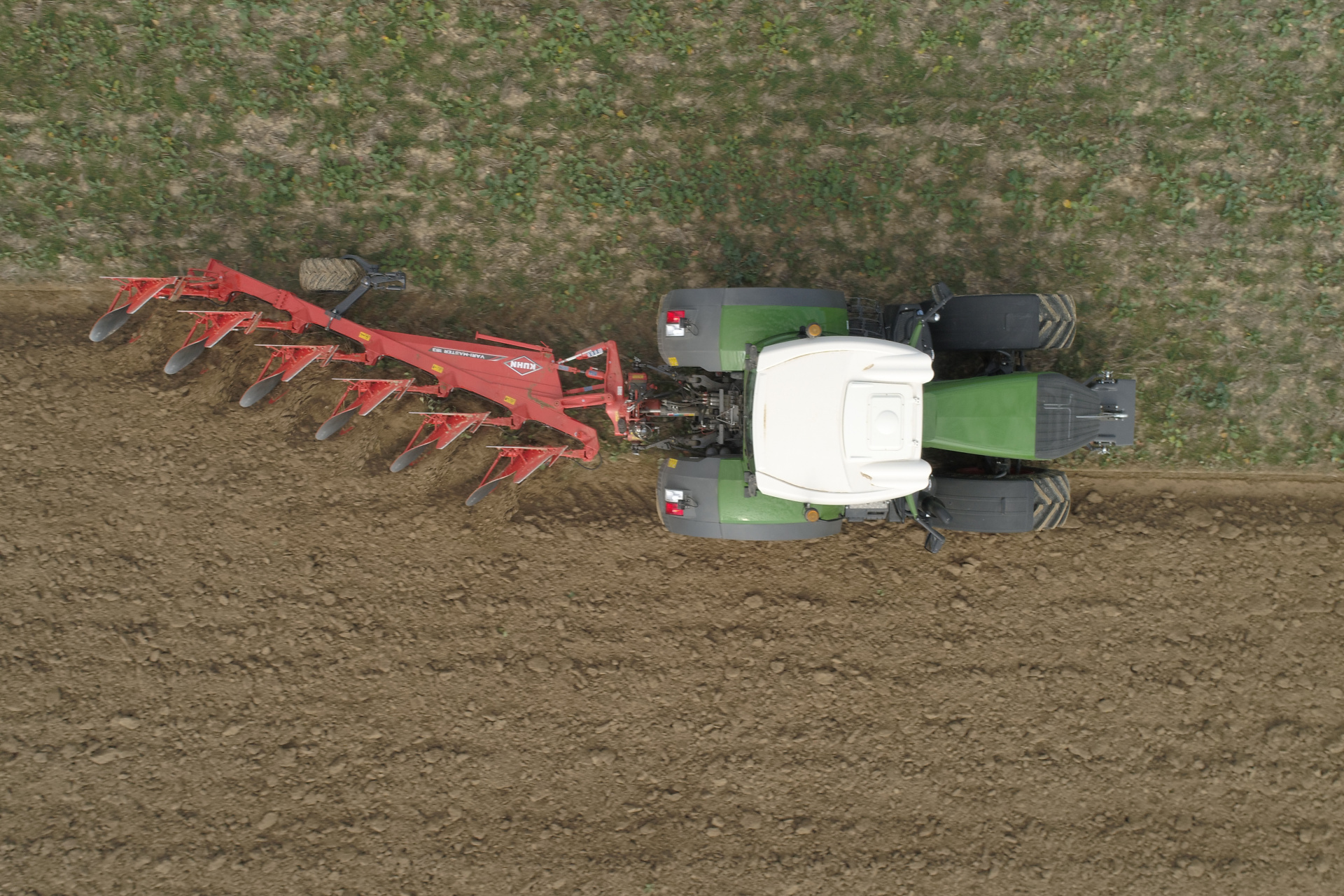

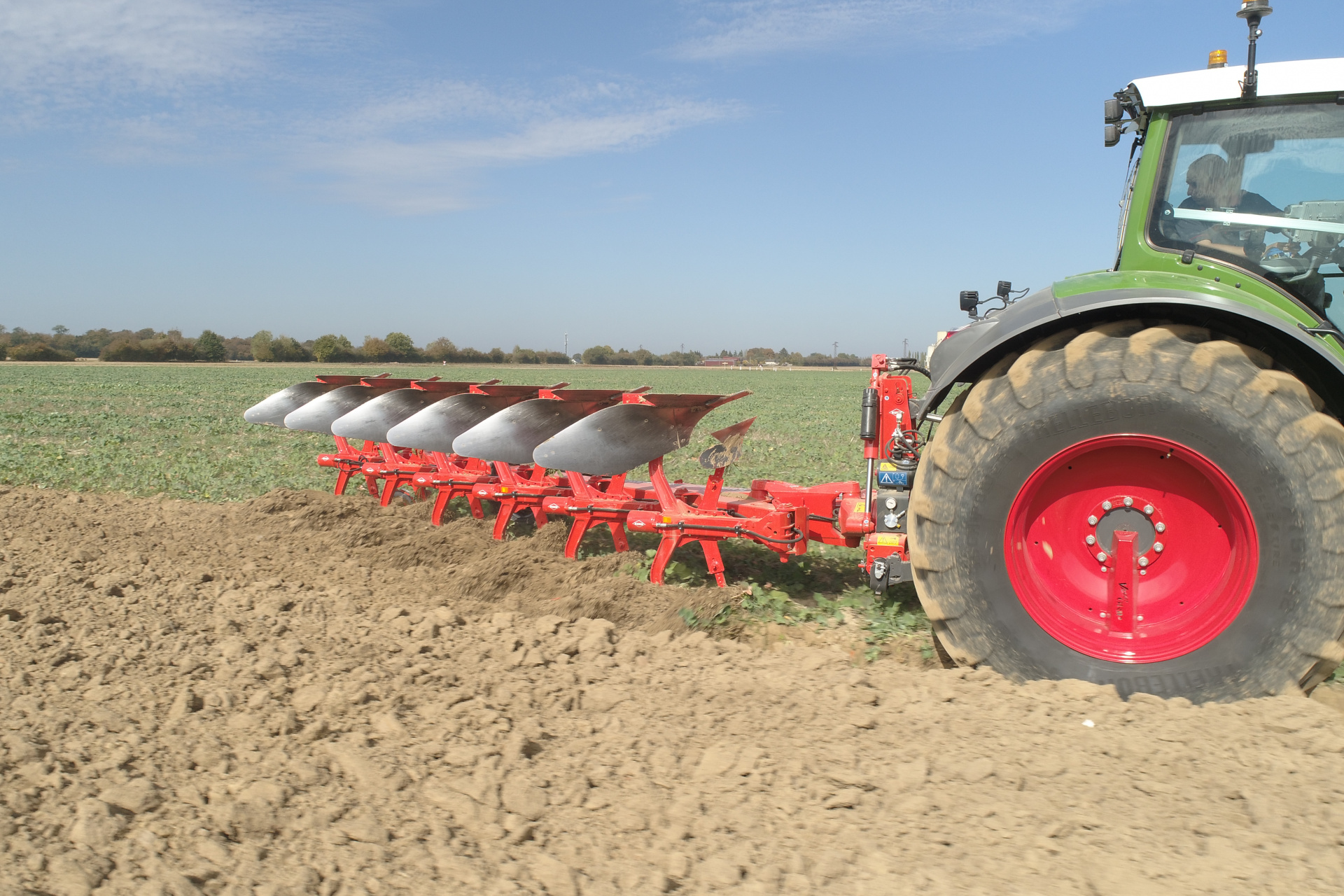

Nastavení pluhu MASTER



Masivní konstrukce

Řadu pluhů MASTER uznávají po celém světě tisíce spokojených uživatelů pro jejich spolehlivost. Jejich jedinečná konstrukce zaručuje kvalitní orbu za přijatelných provozních nákladů.

Od závěsné hlavy po poslední orební těleso jsou pluhy KUHN MASTER zcela svařovány svařovacím robotem. Přísné dodržování výrobních specifikací a vysoká přesnost zpracování zaručuje pluhům MASTER dlouhou životnost. Nejnamáhanější části konstrukce jsou vyrobeny z výkovků a následně temperovány jako například monolitická hlava závěsu. Trojúhelníková konstrukce pluhu zaručuje vynikající rozložení hmotnosti pluhu a těžiště blízko traktoru. Pluhy MASTER těží se své jednoduché konstrukce, která zabezpečuje, že nedochází k žádnému hromadění rostlinných zbytků nebo půdy na rámu.

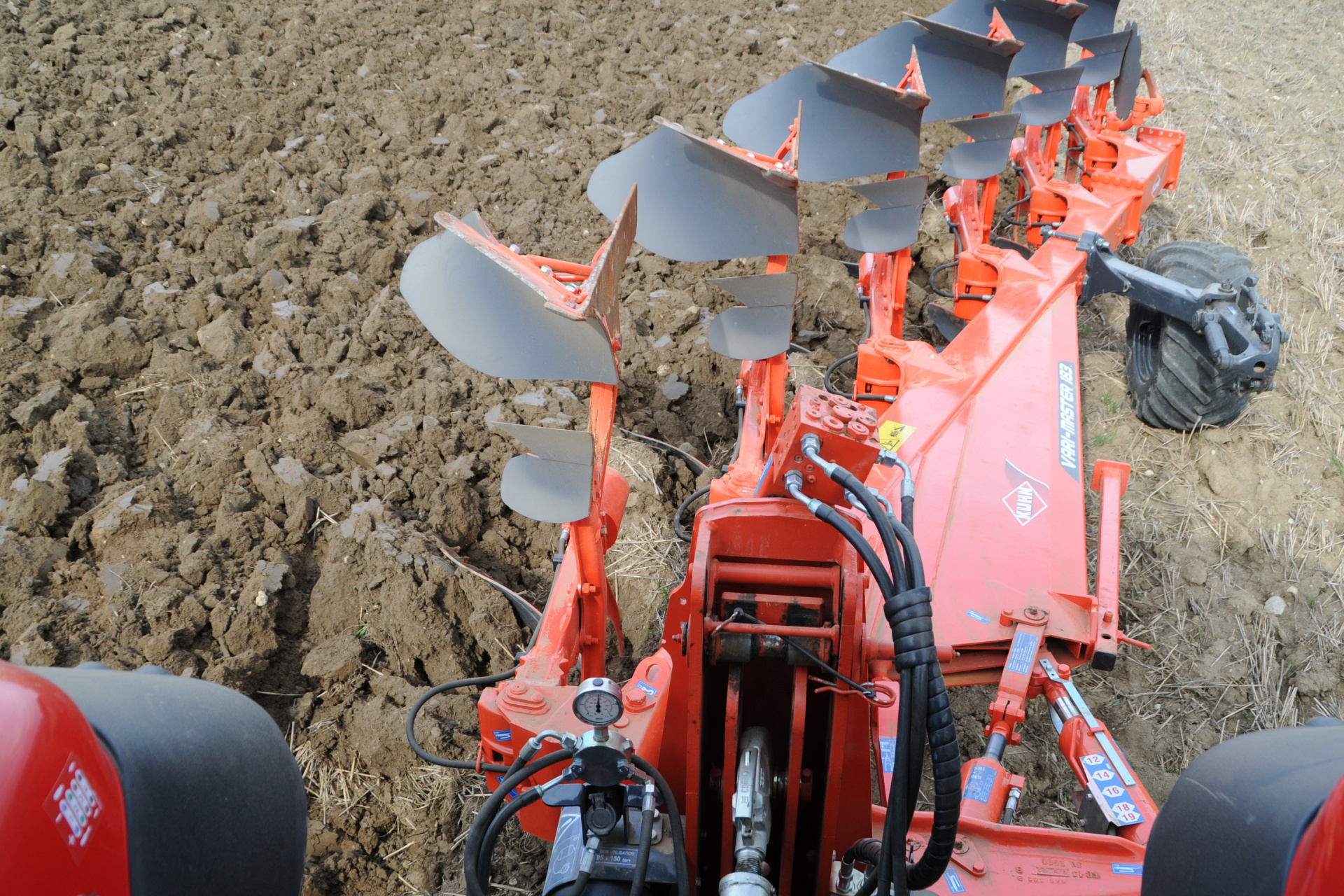

Trojúhelníkový rám pluhu MASTER

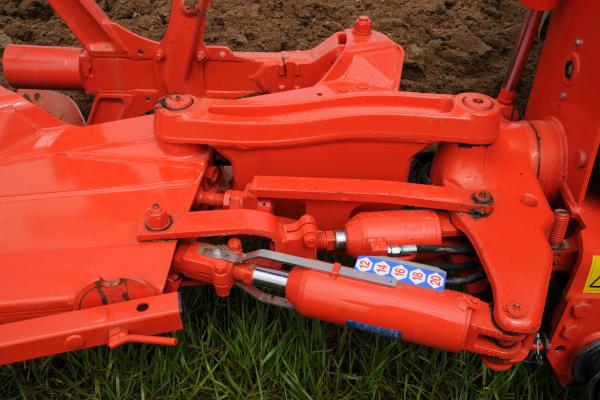

Systém nastavení záběru integrovaný do rámu

Celý systém táhel nastavení proměnného záběru je integrovaný do rámu pluhu. To nabízí pouze společnost KUHN. Díky je tak, pracovní mechanismus v maximální míře chráněn proti vodě, prachu a možným nárazům. Toto exkluzivní řešení společnosti KUHN zaručuje výrazně delší životnost oproti běžným systémům. Toto řešení nevyžaduje žádnou údržbu, všechny pohyblivě otočné čepy jsou chromované, zajištěné proti přetočení a uložené v pouzdrech: je vyloučeno riziko zadření. To znamená, že snížíte čas a náklady na údržbu.

https://www.kuhn.co.uk/sites/default/files/styles/media_large/public/media-nextpage-img/MASTER-123-153-183_Ploughing_Integrated%20width%20system.jpg?itok=_t55QuPj

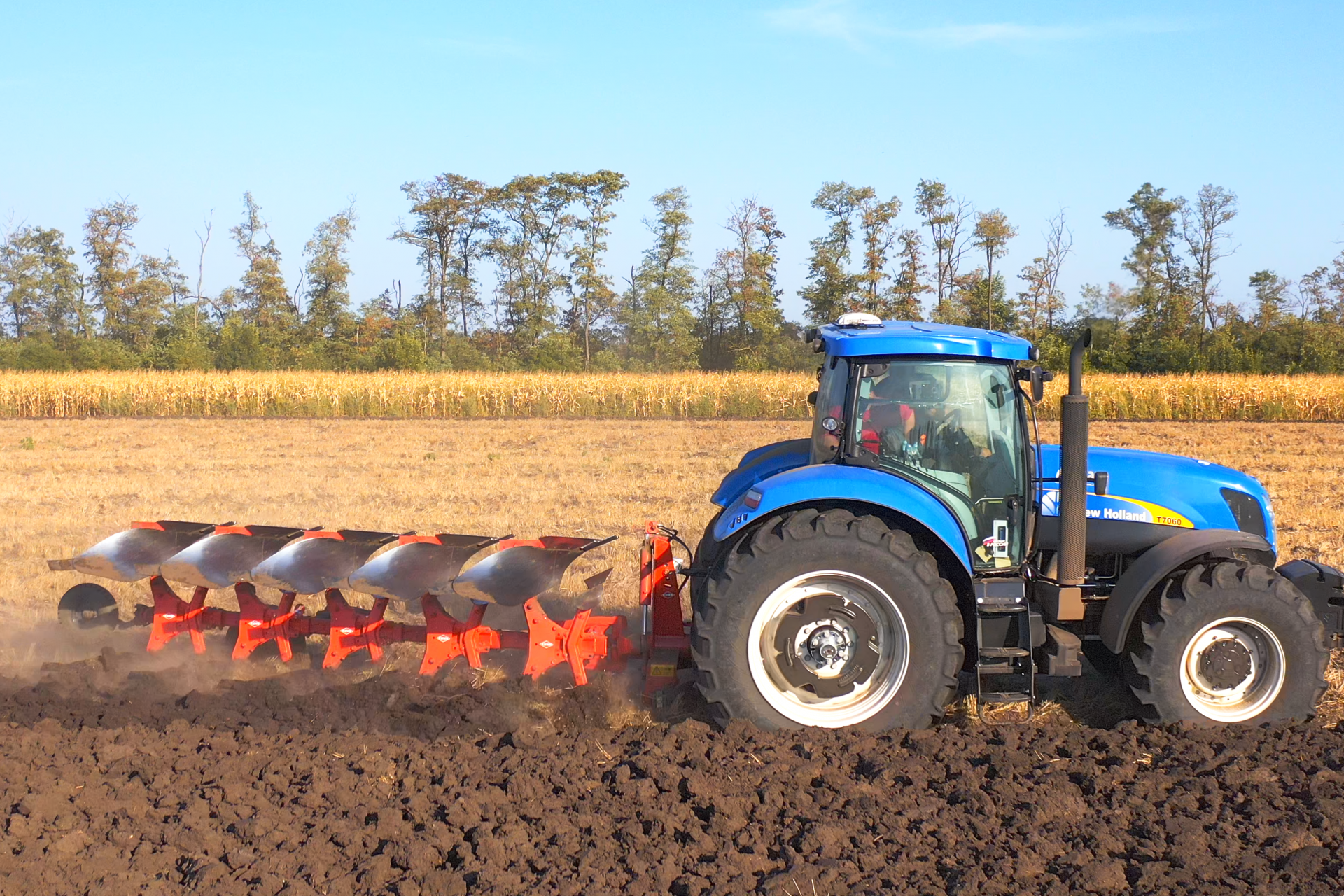

Pluhy MASTER



Know-how společnosti KUHN

Společnost KUHN se zabývá vývojem a výrobou pluhů již více než 100 let. Veškeré know-how společnosti KUHN v oblasti orby se dostalo i do řady MASTER. U těchto pluhů se tak jedná o investici, která se Vám rychle vyplatí. Řada nesených pluhů Master kromě své výkonné koncepce také vyniká svými opotřebitelnými díly vysoké kvality:

  • Technologie TRIPLEX s různě silnými vrstvami oceli na odhrnovacích deskách prodlužuje jejich životnost o 40%.
  • Břity a dláta jsou kovaná, díky čemu mají o 20 % vyšší životnost. Navíc jsou dláta oboustranné, což umožňuje delší intervaly výměny.
  • Slupice je také kovaná a zaručuje dlouhou životnost.

Originální náhradní díly společnosti KUHN přinášejí vyšší kvalitu práce a umožní Vám dosáhnout výrazné úspory nákladů při orbě.

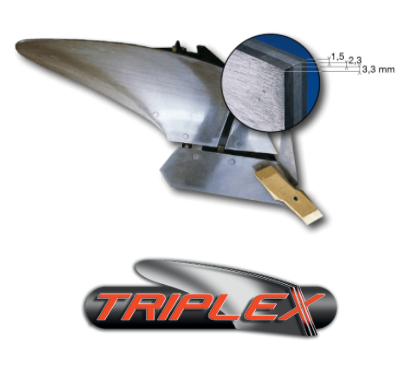

Odhrnovací těleso s technologií TRIPLEX

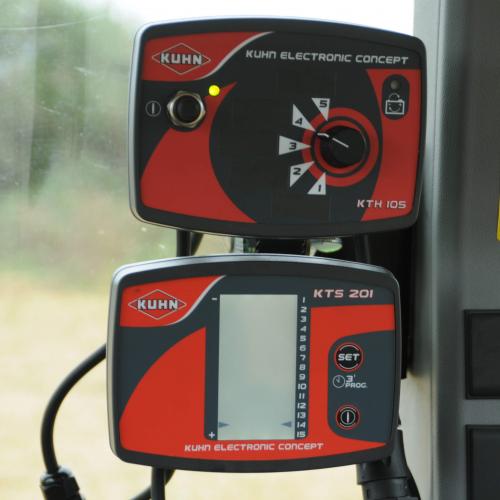

Ovládací terminál KHT 12 a 105

Společnost KUHN nabízí pro hydraulické ovládání terminály KHT 12 a 105. Toto ovládání zaručuje pohodlnější a jednoduší ovládání. Pomocí jediného dvojčinného rozvaděče lze ovládat až 5 funkcí:

  • Nastavení záběru
  • Nastavení odsazení
  • Ovládání opěrného kola
  • VARIBAR- ovládání hydraulického jištění
  • Nastavení vyrovnání pluhu

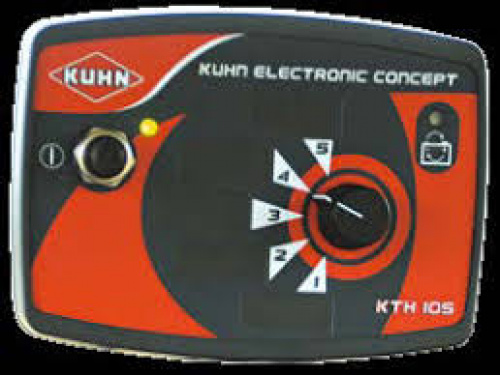

Terminál KHT 105



Technická data MULTI-MASTER 123 a VARI-MASTER 123

Typ

MM 123 3E

MM 123 4 (3E+1)

MM 123 4E

MM 123 5(4E+1)

MM 123 5E

MM 123 6 (5E+1)

VM 123 3E

VM 123 4(3+1)

VM 123 5(4+1)

VM 123 6(5E+1)

Počet orebních těles (ks)

3

3+1

4

4+1

5

5+1

3

3+1

4+1

5+1

Pracovní záběr (cm)

35 - 40 a 45

30 až 45 nebo 30 až 50

30 až 45

Světlá výška pod rámem (cm)

75 nebo 80 (při rozestupu 102)

75

75 nebo 80 (při rozestupu 102)

75

Rozestup od špičky ke špičce (cm)

90 nebo 102

90

90 nebo 102

90

Rozporka

Ø 50 kat. 2

Ø 50 kat. 2 verze T

Ø 60 kat. 2 verze NHS (volitelně kat.3)

Ø 60 kat. 3

Ø 50 kat. 2 verze T



Ø 50 kat. 2 verze T

Ø 60 kat. 2 verze NHS (volitelně kat.3)

Otočná hlava (mm)

Ø 90 verze T

Ø 105 verze NHS

Ø 105 verze T

Ø 120 verze NHS

Ø 120



Ø 90 verze T

Ø 105 verze NHS

Ø 105 verze T

Ø 120 verze NHS

Rám (mm)

120 x 120

Hydraulika

Otáčení (natažení verze VARI): 1x dvojčinný (1x jednočinný s vratkou); varibar: 1x dvojčinný; vyrovnání pluh: 1x dvojčinný; nastavení první radlice: 1x dvojčinný

Nastavení prvního tělesa

Mechanicky

Hydraulicky

Jištění

Šroubem (T) / hydraulicky (NSH)

Šroubem (T)

Šroubem (T) / hydraulicky (NSH)

Hmotnost cca (kg) pro verzi T se šroubem

940

1 160

1 270

1 490

1 585

1 830

1 020

1 260

1 355

1 590

Hmotnost cca (kg) pro NSH verzi

1 165

1 420

1 525

1 785

-

1 220

1 485

1 585

1 855

Maximální výkon traktoru (kW/hp)

78 / 114

104 / 140

104 / 152

130 / 175

130 / 190

156 / 210

78 / 114

104 / 140

104 / 152

129 / 175























Technická data MULTI-MASTER 153 a VARI-MASTER 153

Typ

MM 153 3E

MM 153 4 (3E+1)

MM 153 4E

MM 153 5(4E+1)

MM 153 5E

MM 153 6 (5E+1)

VM 153 3E

VM 153 4(3+1)

VM 153 4E

VM 153 5(4+1)

VM 153 5E

VM 6(5E+1)

Počet orebních těles (ks)

3

3+1

4

4+1

5

5+1

3

3+1

4

4+1

5

5+1

Pracovní záběr (cm)

35 - 40 a 45

30 až 50

30 až 49

Světlá výška pod rámem (cm)

80

Rozestup od špičky ke špičce (cm)

102

96

102

96

Rozporka

Ø 50 kat. 2

Ø 60 kat. 2 (volitelně kat.3)

Ø 60 kat. 3

Ø 50 kat. 2 verze T

Ø 60 kat. 3

Otočná hlava (mm)

Ø 105

Ø 120

Ø 105

Ø 120

Rám (mm)

150 x 150

Hydraulika

Otáčení (natažení verze VARI): 1x dvojčinný (1x jednočinný s vratkou); varibar: 1x dvojčinný; vyrovnání pluh: 1x dvojčinný; nastavení první radlice: 1x dvojčinný

Nastavení prvního tělesa

Mechanicky

Hydraulicky

Jištění

Šroubem (T) / hydraulicky (NSH)

Hmotnost cca (kg) pro verzi T se šroubem

1 140

1390

1 460

1 710

1 735

2 050

1 235

1 510

1 540

1 815

1 835

2 070

Hmotnost cca (kg) pro NSH verzi

1 280

1 570

1 635

1 925

2 005

2 340

1 320

1 600

1 665

1 945

1 975

2 250

Maximální výkon traktoru (kW/hp)

99 / 135

132 / 180

166 / 225

198 / 270

99 / 135

132 / 180

166 / 225

198 / 270















Technická data MULTI-MASTER 183 a VARI-MASTER 183

Typ

MM 183 4E

MM 183 5

MM 183 5E

MM 183 6(5E+1)

MM 183 7(5E+1+1)

VM 183 5E

VM 183 6E (5E+1)

VM 183 7(5E+1+1)

Počet orebních těles (ks)

4

5

5

5+1

5+1+1

5

5+1

5+1+1

Pracovní záběr (cm)

35 - 40 – 45 a 50

35 - 40 – 45 a 49

30 až 48

Světlá výška pod rámem (cm)

80

Rozestup od špičky ke špičce (cm)

102

96

96

Rozporka

Ø 60 kat. 3 (volitelně kat.4)

Otočná hlava (mm)

Ø 140 OPTIDRIVE s tlumičem rázů

Rám (mm)

180 x 180

Hydraulika

Otáčení (natažení verze VARI): 1x dvojčinný; varibar: 1x dvojčinný; vyrovnání pluh: 1x dvojčinný; nastavení první radlice: 1x dvojčinný

Nastavení prvního tělesa

Mechanicky

Hydraulicky

Jištění

Šroubem (T) / hydraulicky (NSH)

Šroubem (T)

Šroubem (T) / hydraulicky (NSH)

Hmotnost cca (kg) pro verzi T se šroubem

1 920

2 045

2 310

2 560

2 190

2 420

2 650

Hmotnost cca (kg) pro NSH verzi

2 110

2 255

2 555

-

2 280

2 560

2 840

Maximální výkon traktoru (kW/hp)

162 / 220

202 / 275

243 / 330

283 / 385

202 / 275

243 / 330

283 / 385
