Nesený oboustranný pluh MASTER 103 - Zemědělská technika KUHN

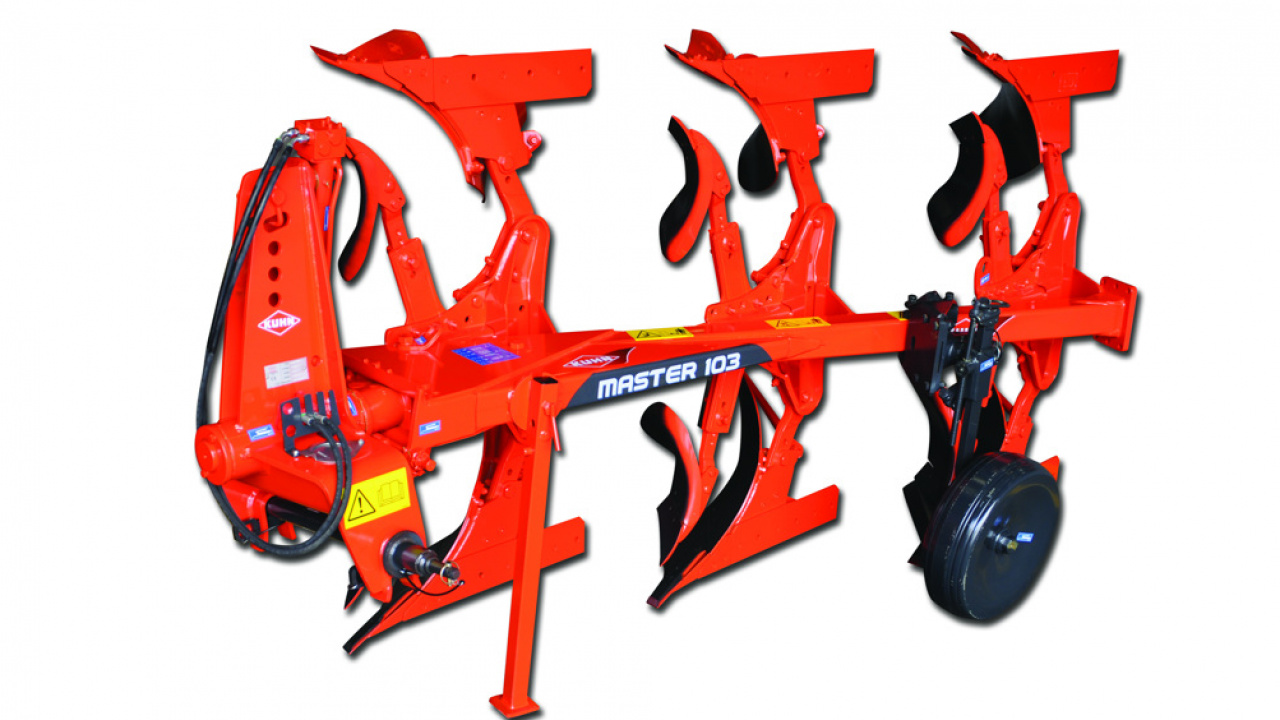

Řada pluhů MASTER 103 je součástí řady nesených pluhů MASTER společnosti KUHN. Pluhy MASTER 103 jsou vhodné pro lehké až střední půdy a nabízejí pracovní záběr orebního tělesa 35 až 40 cm. Tyto pluhy je možné agregovat s traktory o výkonu od 40 do 150 hp. Jsou proto vhodné střední farmy, které hledají spolehlivý pluh s dobrou kvalitou práce.

Pluhy MASTER 103 jsou navrženy a vyrobeny společností KUHN aby zajišťovaly optimální kvalitu orby, spolehlivost a ekonomický provoz. K dispozici jsou dvě možnosti nastavení světlé výšky pod rámem a to od 70 do 75 cm, aby bylo zajištěno intenzivní zaorání rostlinných zbytků. Díky masivní konstrukci a výkonosti tak pluhy MASTER 103 splňují všechny požadavky farem s různorodou skladbou plodin.

MASTER 103 – Vše co potřebujete k orbě

Pluhy řady MASTER 103 obsahují veškeré know-how společnosti KUHN v oblasti orby. Cílem společnosti KUHN je zvyšovat výnosnost při zachování biologické aktivity v půdě optimálním zaoráním rostlinných zbytků. Pluhy MASTER 103 jsou schopny pracovat s velkým množstvím rostlinných zbytků, přičemž mají 2 možnosti nastavení světlé výšky rámu od 70 do 75 cm podle množství organické hmoty.

Navíc je řada pluhů MASTER 103 vybavena odhrnovacími deskami TRIPLEX, které se skládají z různě silných vrstev kované a kalené oceli. Tyto odhrnovací desky tak zajišťují vynikající odolnost proti otěru.

Díky těmto vlastnostem je řada pluhů MASTER 103 zaměřena na podniky, které disponují menšími traktory, ale chtěly by v orbě těžit s know-how společnosti KUHN. Řada pluhů MASTER 103 s 2 až 5 orebními tělesy tak nabízí vysokou kvalitu práce za rozumnou cenu.

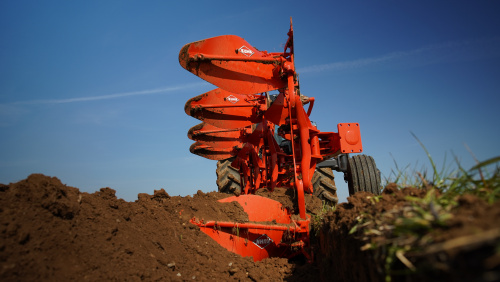

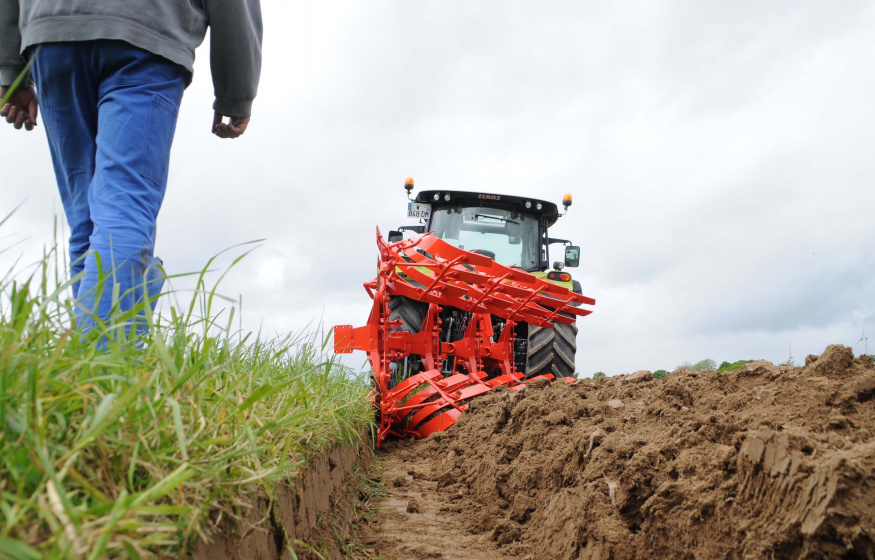

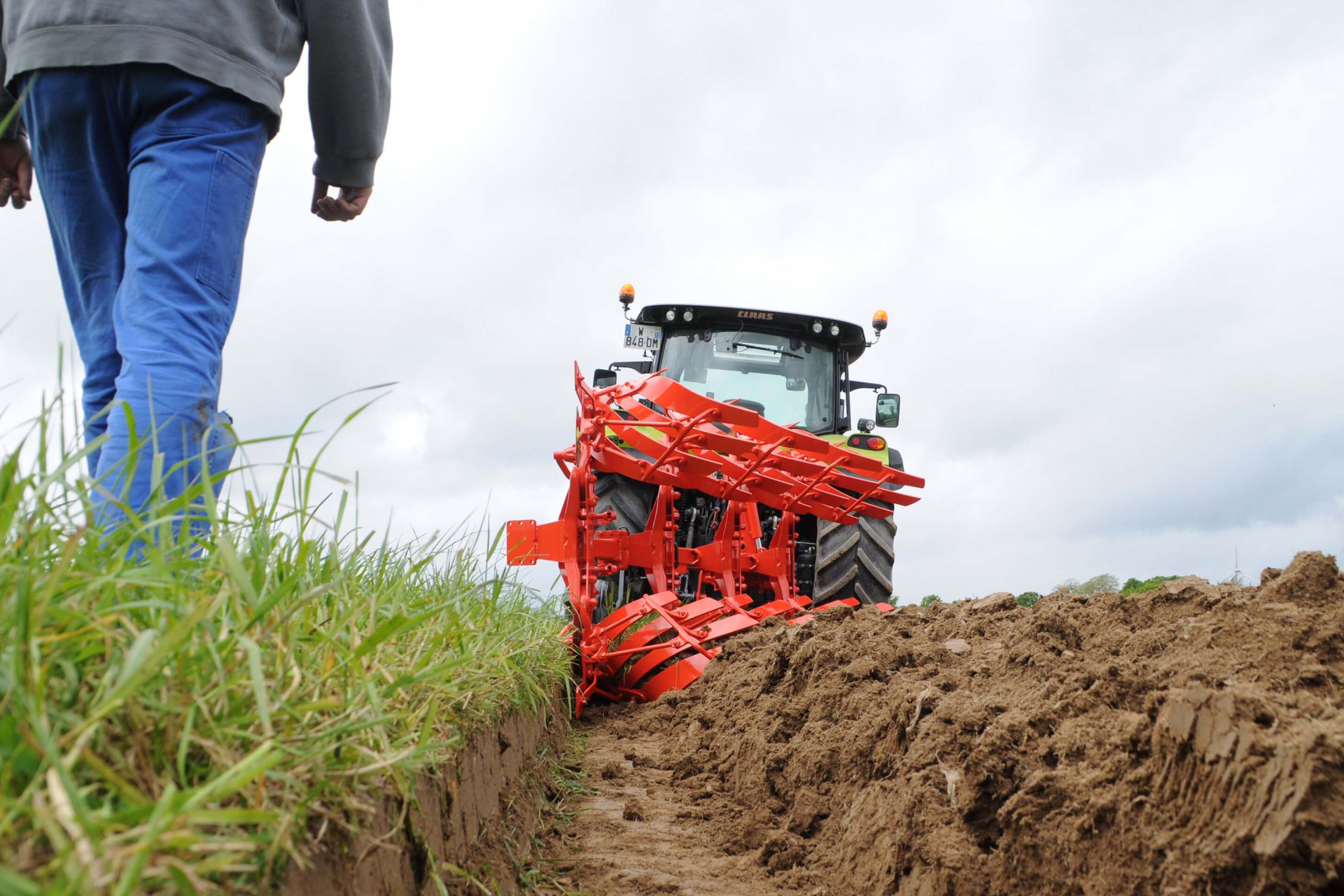

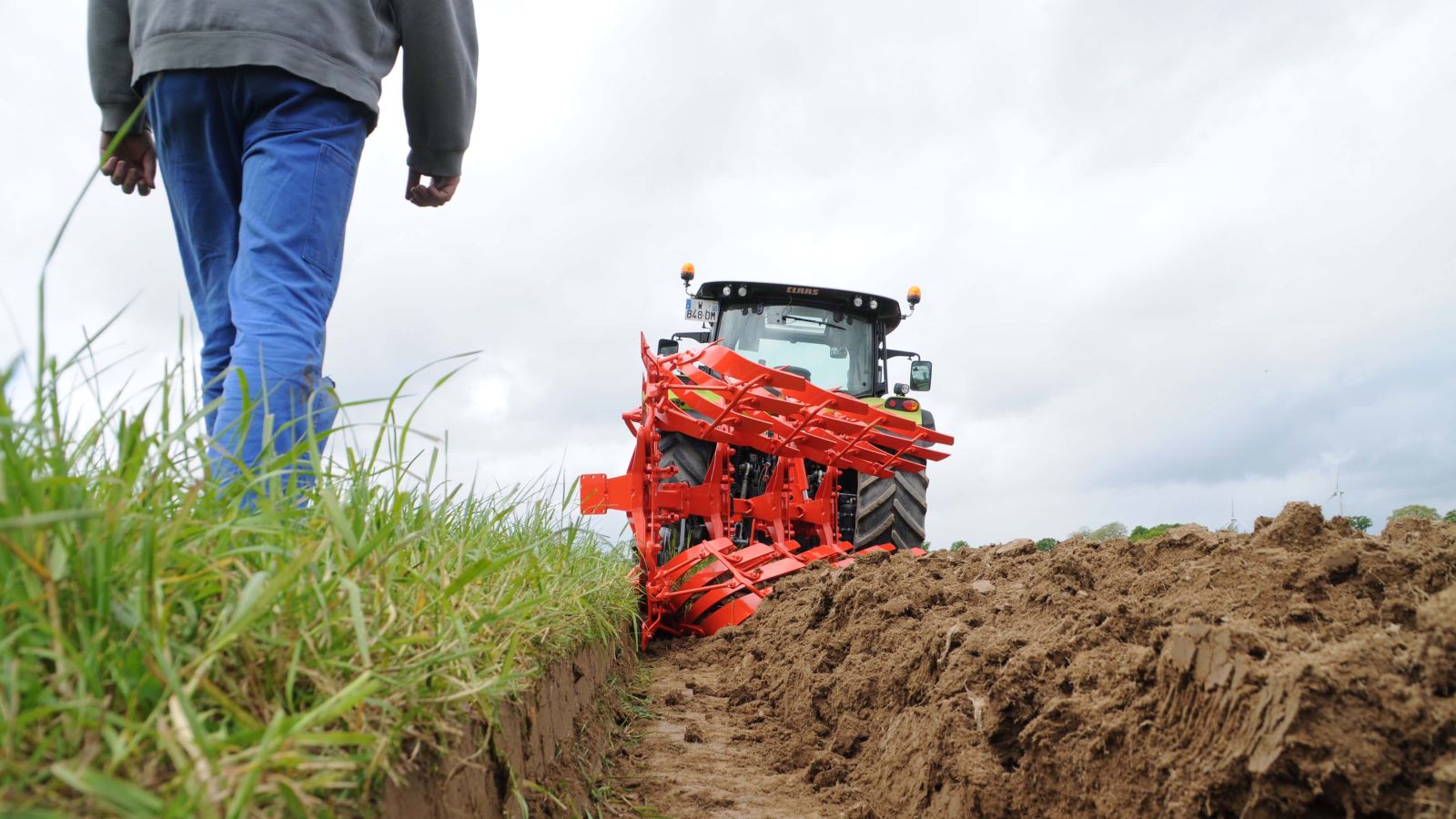

Pluh MASTER 103 v brázdě



Uznávaná vysoká spolehlivost

Konstrukce pluhů MASTER 103 je navržena tak, aby byla zaručena vysoká spolehlivost stejně jako u všech pluhů společnosti KUHN, které jsou známe svou masivní konstrukcí.

Pluhy jsou vybaveny monoblokem hlavy pluhu, který obsahuje:

• Rychloupínacího závěs s rozporkou
• Masivního ocelového vřeteno
• Hadice jsou blízko bodu otáčení, aby se zabránilo jejich odírání a kroucení

Masivní střední část

• Snadné nastavení pracovní šířky první radlice pro optimální přizpůsobení vnitřního rozchodu traktoru a přizpůsobení půdním podmínkám
• Nastavení pluhu je jednoduché pro rychlé přizpůsobení se podmínkám orby.
• Zesílený rám: MASTER 103 má rám z vyztuženého profilu. To zaručuje zvýšenou pevnost mimo těžiště pluhu.

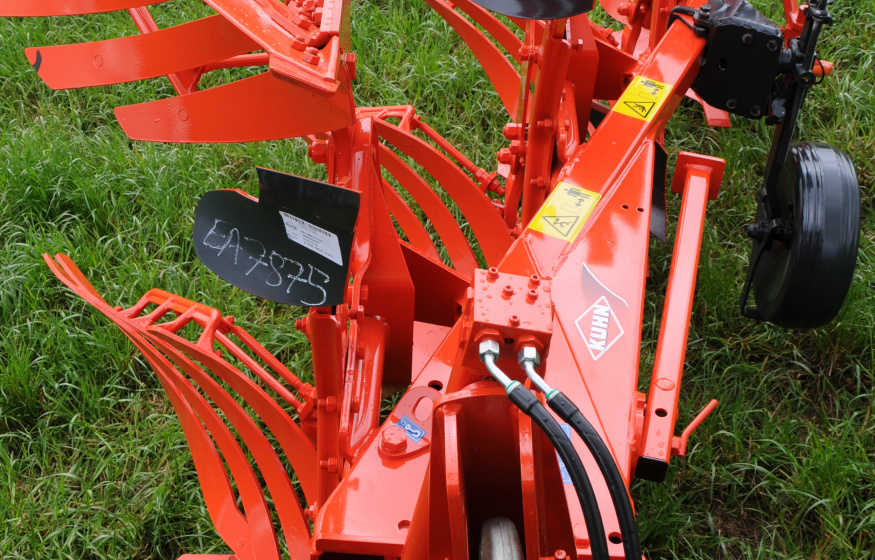

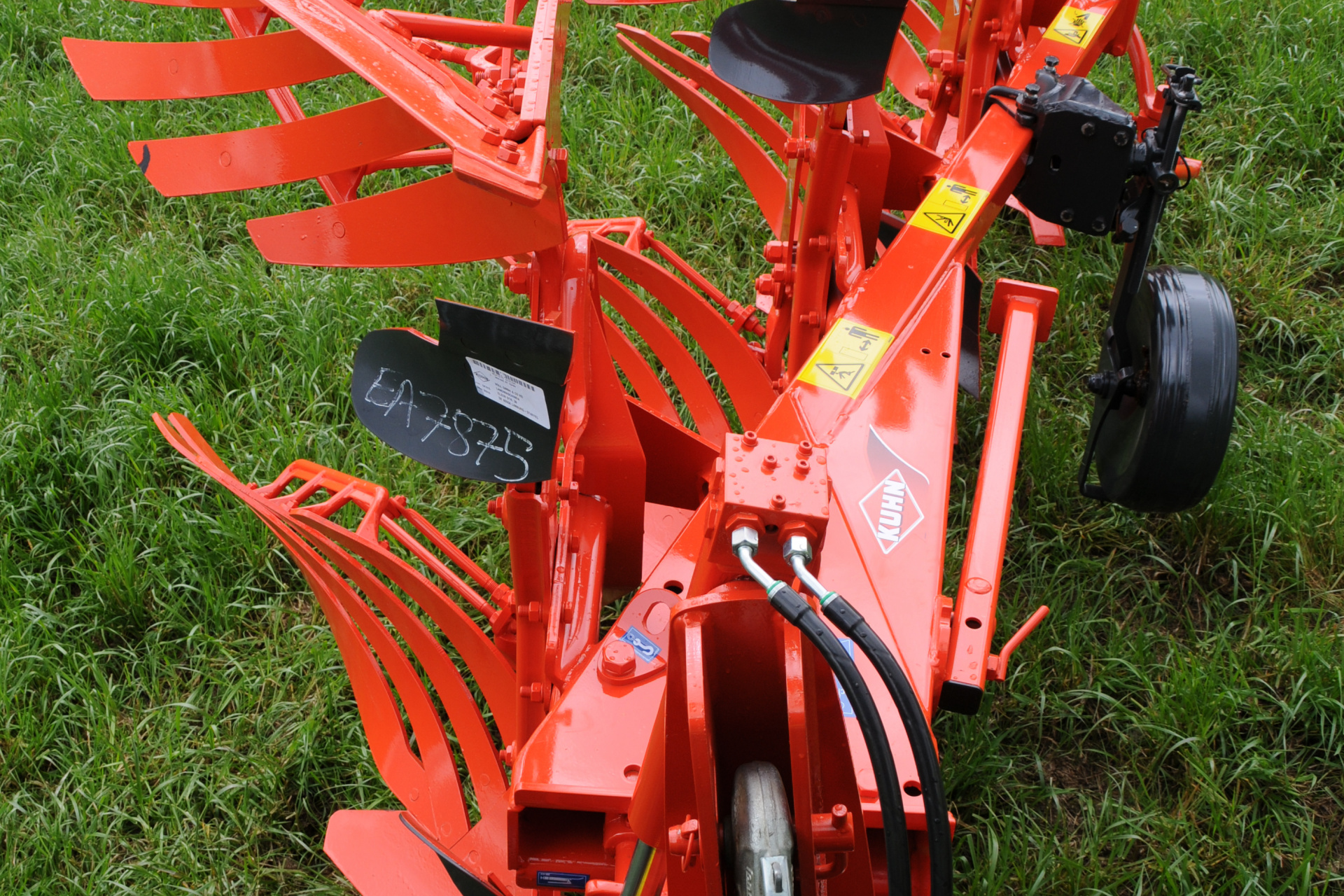

Závěsná hlava pluhu



Know-how společnosti KUHN

Společnost KUHN se zabývá vývojem a výrobou pluhů již více než 100 let. Veškeré know-how společnosti KUHN v oblasti orby se dostalo i do řady MASTER 103. U těchto pluhů se tak jedná o investici, která se Vám rychle vyplatí. Řada nesených pluhů Master 103 kromě své výkonné koncepce také vyniká svými opotřebitelnými díly vysoké kvality:

• Technologie TRIPLEX s různě silnými vrstvami oceli na odhrnovacích deskách prodlužuje jejich životnost o 40%.
• Břity a dláta jsou kovaná, díky čemu mají o 20 % vyšší životnost. Navíc jsou dláta oboustranné, což umožňuje delší intervaly výměny.
• Slupice je také kovaná a zaručuje dlouhou životnost.

Originální náhradní díly společnosti KUHN přinášejí vyšší kvalitu práce a umožní Vám dosáhnout výrazné úspory nákladů při orbě.

Odhrnovací těleso s technologií TRIPLEX



Masivní ale přesto lehký

Pluhy řady MASTER 103 jsou relativně lehké a umožňuje tak agregaci s traktory od 40 hp (MASTER 103 s 2 orebními tělesy) do 150 hp (MASTER 103 s 5 orebními tělesy). Proto je tato řada pluhů vhodná pro střední farmy s menšími traktory. Nicméně přes jednoduchou a lehkou konstrukci tyto pluhy splňují vše, co je od nich požadováno.

Pluhy řady MASTER 103 jsou k dispozici s jištěním pomocí trhacího šroubu (T) nebo non-stop hydraulickým jištěním (NHS). Trahcího šrouby jsou dimenzovány na tlak 3 000 kg na špičce orebního tělesa. Tím se zabraňuje zbytečnému trhání šroubů. U hydraulického jištění (NHS) je možné měnit tlak systému v rozmezí od 600 do 1 300 kg. Díky velkému rozmezí nastavení tlaku hydraulického jištění tak není problém s pluhem přejet pře překážky v brázdě. Navíc je výška zdvihu orebního tělesa 70 cm po uvolnění a boční vychýlení je 20 cm na každou stranu.

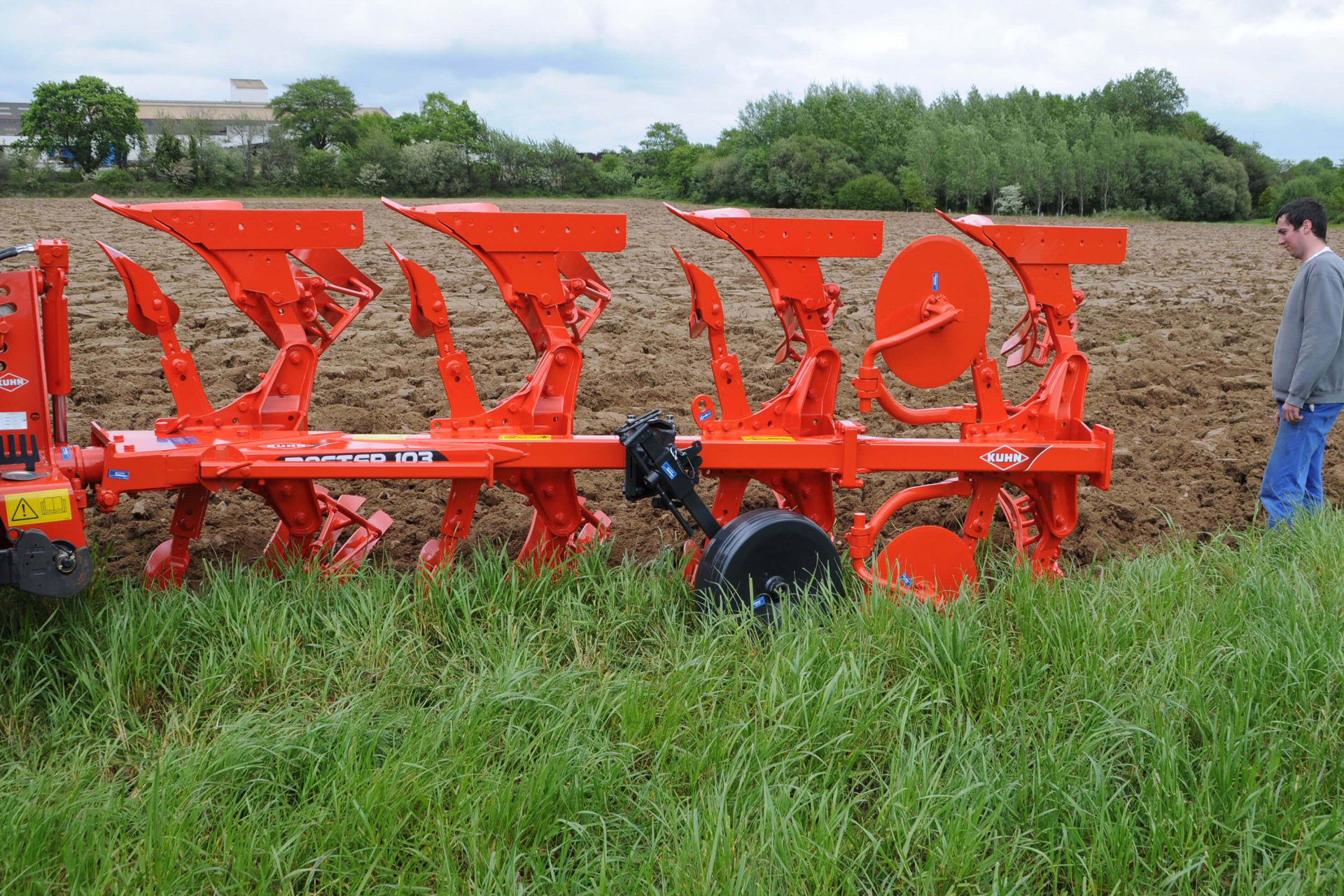

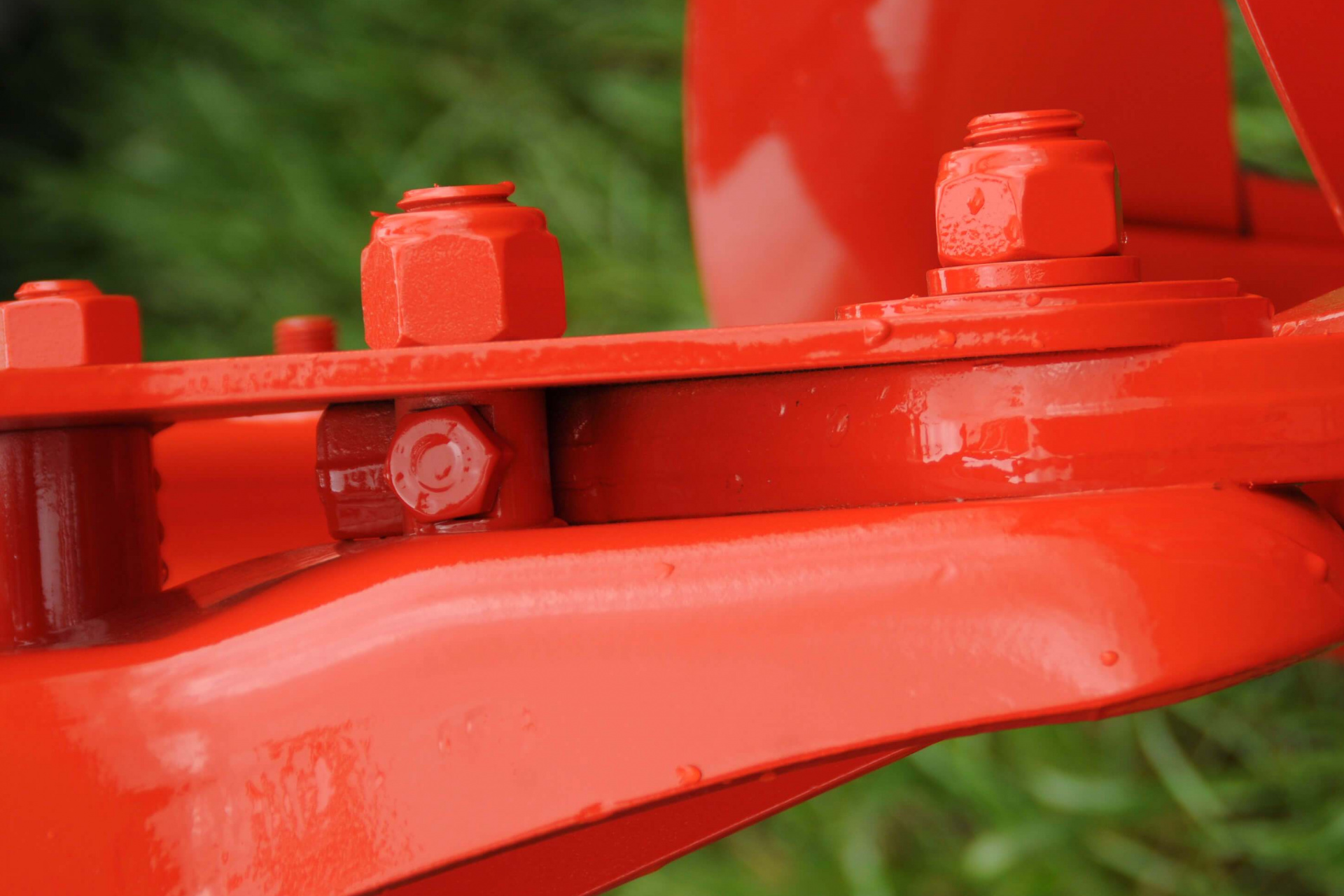

Jištění trhacím šroubem



Vynikající manévrovatelnost

Díky své konstrukci a nízké hmotnosti jsou pluhy řady MASTER 103 obzvláště obratné a lze s nimi snadno orat i kraje pozemků.

Opěrné kolo připevněné k rámu omezuje hloubku pluhu, aniž by byl ovlivněn přenos hmotnosti pluhu na traktor. Pracovní hloubka se nastavuje pomocí kliky, přičemž je možné samostatné nastavení pro obě strany zvlášť. Na výběr jsou dvě opěrná kola a to kovové (Ø 500 mm), nebo gumové (Ø 600 mm).

Na přání je k dispozici otočné kolo se svislou osou otáčení. Toto kolo má díky speciálnímu profilu samočistící efekt, který je vhodný do lepkavých půd. Díky svislému otáčení toto kolo umožňuje okamžité přizpůsobení se brázdě i nastavení pro každou stranu zvlášť.

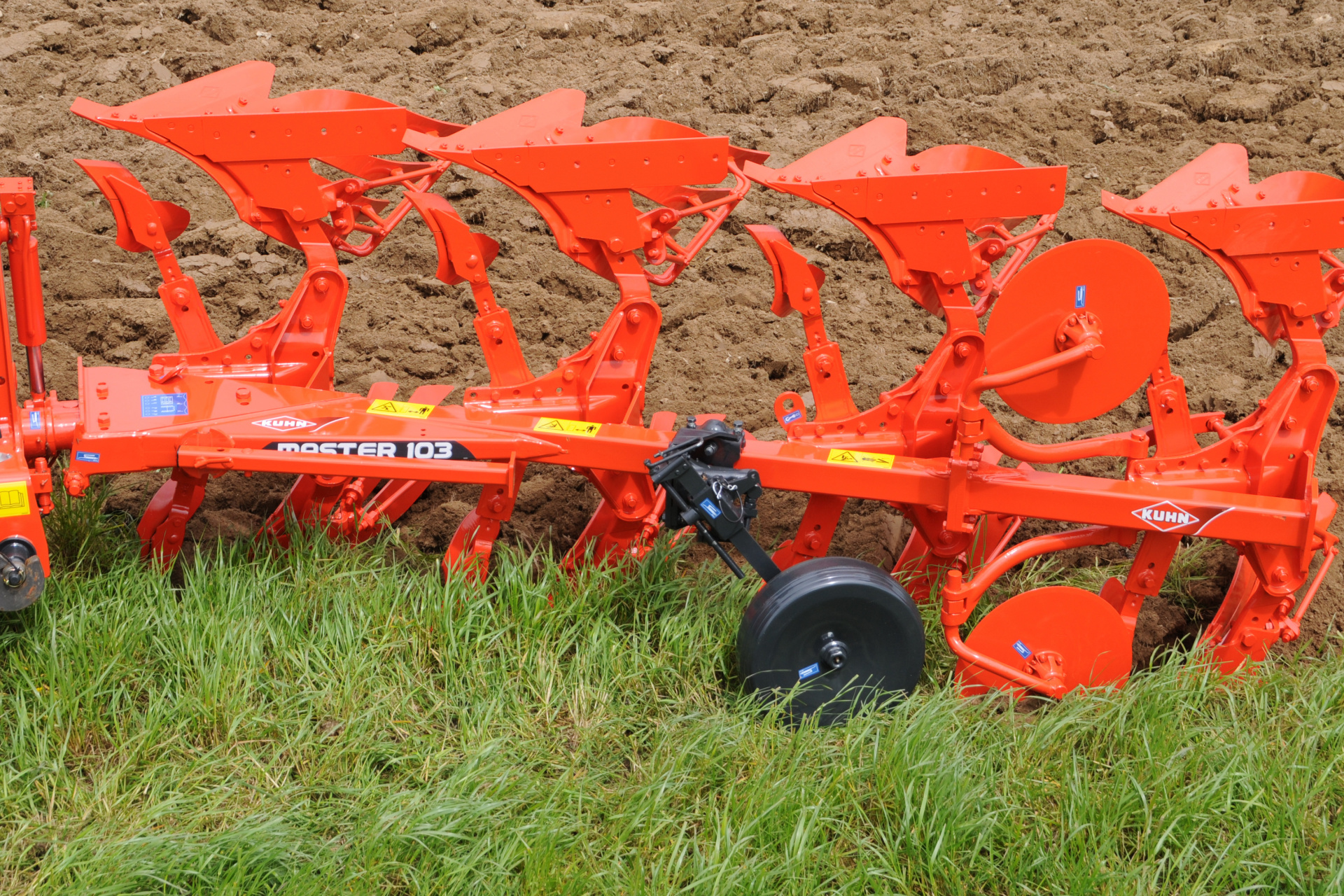

Nastavení opěrného kola



Snížená tažná síla

Předností pluhů MASTER 103 je, že dokáží provádět kvalitní orbu s traktory nízkým výkonem. Potřebný příkon na jedno orební těleso je 30 hp. Řada MASTER 103 je tak zaměřena na menší farmy, které hledají výkonný, ale ekonomický pluh. Další výhodou nízkých požadavků na příkon je: menší opotřebení částí pluhu a menší namáhání traktoru. Nižší opotřebení pneumatik také zabraňuje zbytečnému prokluzu kol a má tak za následek výrazné snížení nákladů na palivo.

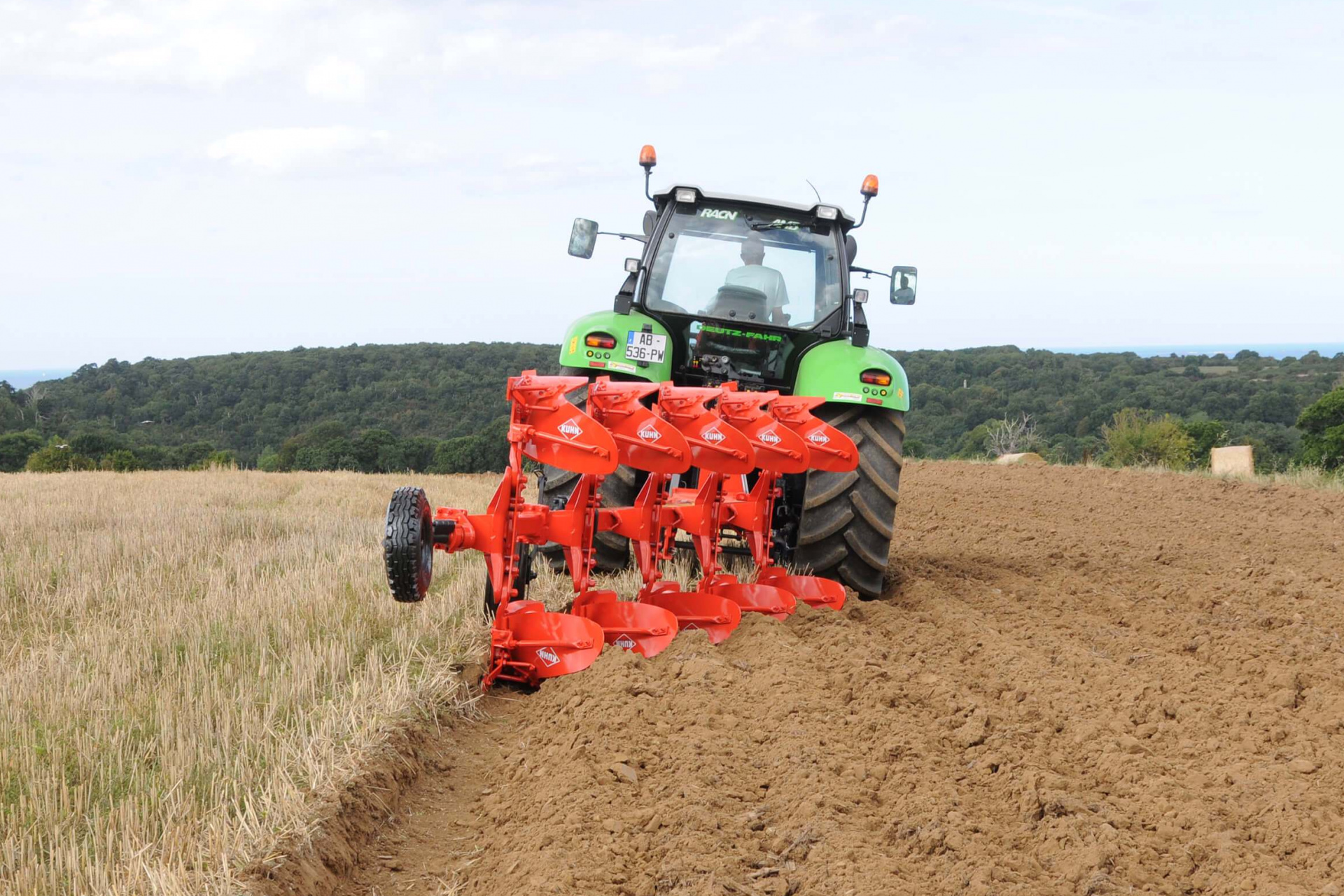

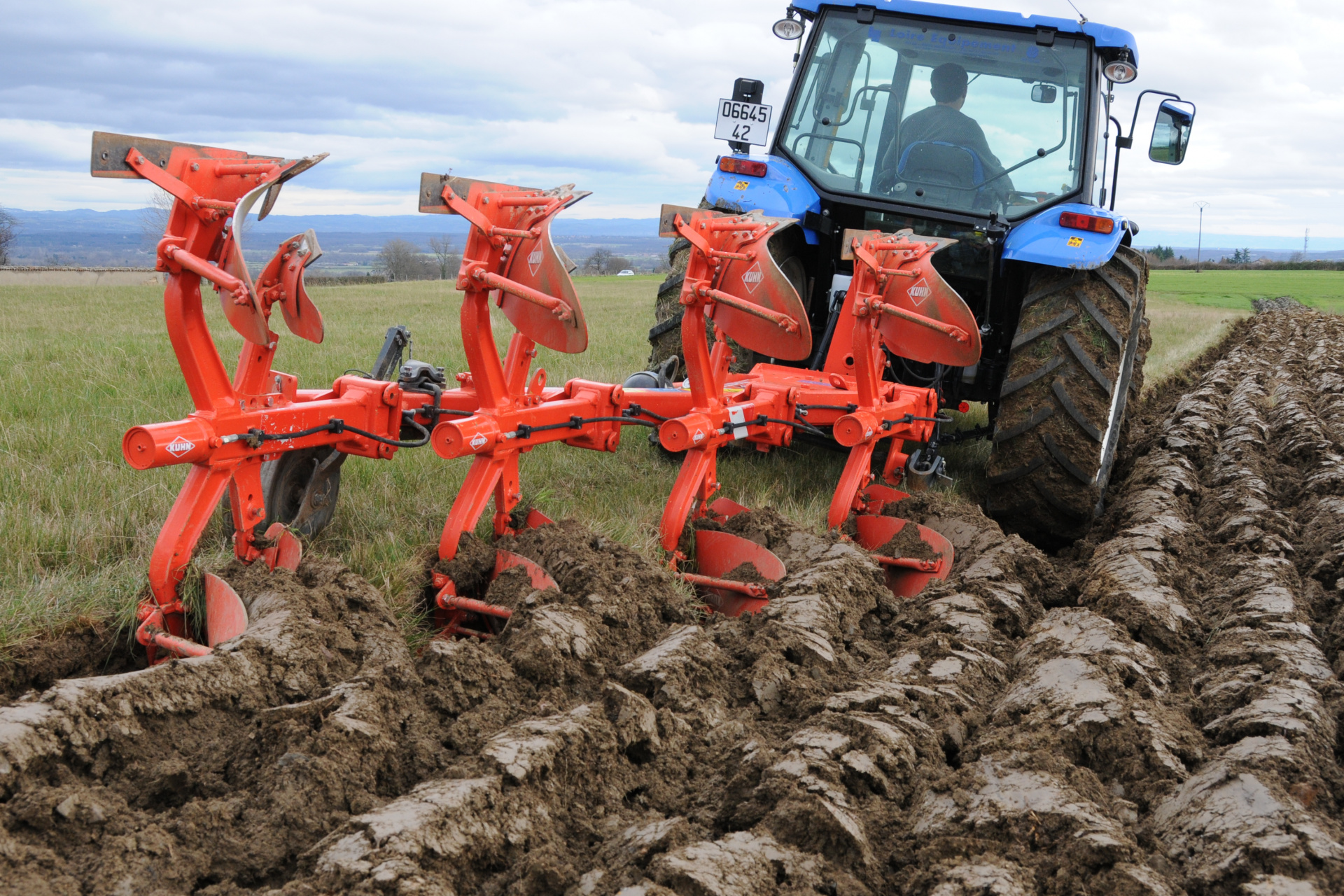

MASTER 103 při orbě



Technická data

Typ	MASTER 103 2 E	MASTER 103 3(2E+1)	MASTER 103 3E	MASTER 103 4(3E+1)	MASTER 103 4E	MASTER 103 5(4E+1)
Počet orebních těles (ks)	2	2 + 1	3	3 + 1	4	4 + 1
Pracovní záběr (cm/palce)	35 – 40 (14“-16“)
Světlá výška pod rámem (cm)	75 ve verzi T / 70 ve verzi NSH
Rozestup od špičky ke špičce (cm)	90
Rozporka	Ø 50 kat. 2
Otočná hlava (mm)	Ø 70 verze T a Ø 85 verze NSH		Ø 85 verze T & Ø 90 verze NSH		Ø 105
Rám (mm)	100 x 100		100 x 100 verze T 120 x 120 verze NSH		120 x 120
Prodloužení (mm)	100 x 100
Hydraulika	Otáčení: 1x jednočinný nebo 1x dvojčinný
Prodloužení desek	Standardně
Jištění	Šroubem (T) / hydraulicky (NSH)				Šroubem (N)
Hmotnost cca (kg) pro verzi se šroubem	550	755	760	965	1 045	1 250
Hmotnost cca (kg) pro NSH verzi	675	900	945	1170	-
Maximální výkon traktoru (kW/hp)	44 / 60	66 / 90		88 / 120		110 / 150
