Vyšší výkon a kvalita píce

Plochy k sekání se stále zvětšují, zatímco optimální doba sečení zůstává omezená. Kvalita pící je přitom zásadní – snížení úrovně nečistot z 4 % na 2 % ročně přináší zisk dle výzkumů i více jak 89 eur/ha/rok.

S naší řadou sekaček GMD se můžete spolehnout na vysoký výkon, kvalitu práce a spolehlivost. Trojkombinace GMD vám pomohou dosáhnout vašich cílů – bez kompromisů v oblasti výkonu a kvality.

Trojkombinace GMD jsou dostupné ve třech verzích pro traktory s výkonem 120 hp:

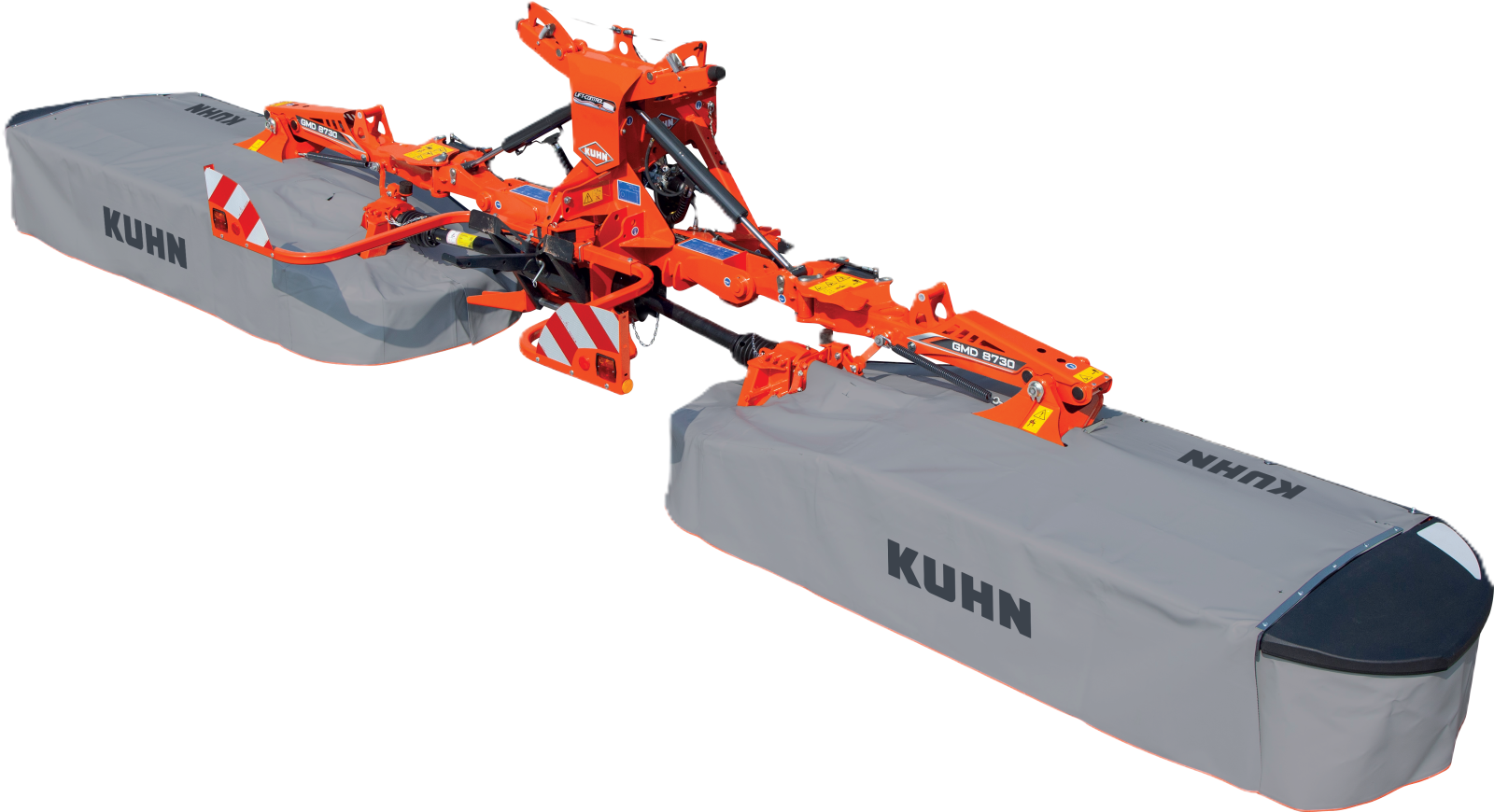

GMD 8730 (8,30 až 8,80 m)
GMD 9530 (9,13 až 9,53 m)
GMD 10030 (9,53 až 9,93 m)

Pro maximální flexibilitu lze připojit také GMD 3125 F nebo GMD 3525 F na přední část traktoru, takže můžete využít stejné techniky jako u zadní jednotky.

Technická data

Typ	GMD 8730 FF	GMD 9530 FF	GMD 10030 FF
Pracovní záběr (m)	8,30 – 8,50 – 8,80 v závislosti na překrytí záběru	9,53 – 9,13 v závislosti na překrytí záběru	9,933 – 9,53 v závislosti na překrytí záběru
Transportní šířka (m)	2,99	2,95	3,35
Trasnportní výška (m)	3,65 – 3,75 – 3,90 v závislosti na zvoleném překrytí	3,92
Žací lišta	OPTIDISC ELITE
Počet disků	2 x 7	2 x 8	2 x 8
Uchycení nožů	FAST - FIT
Kopírování	LIFT-CONTROL hydro-pneumaticky
Jištění	Hydraulická nárazová pojistka
Průměrná šířka řádku (m)	2 x 2,40	2 x 2,80
Volnoběžka	Integrovaná v boční převodovce
Otáčky vývodové hřídele (min-1)	1000
Systém PROTECTADRIVE pro ochranu diskové žací skříně	Standardně
Samostatné zvedání levé a pravé žací jednotky	Standardně
Transportní pozice	Vertikálně o 90°
Závěs	Kat. 2 a 3	Kat. 3
Min. výkon na vývodové hřídeli (kW/hp)	90 / 122	99 / 135	104 / 141
Hmotnost (kg)	1 910	2 300	2 350

Benefity

Optimální kvalita píce Úspora času a peněz Požadovaná šířka

Maximální pracovní výkon, optimální kvalita krmiva

Klíč k čisté píci: hydropneumatické zavěšení LIFT-CONTROL

Systém LIFT-CONTROL výrazně snižuje kontaminaci krmiva a zajišťuje optimální kvalitu píce. Hydro-pneumatický systém s dusíkovým akumulátorem nahrazuje tradiční pružiny a umožňuje žací jednotce lépe kopírovat nerovnosti terénu. Při práci je žací stroj odlehčován směrem dozadu – čím více se zvyšuje napětí, tím lépe se žací lišta přizpůsobuje povrchu, chrání sečený porost a do řádku se dostane méně nečistot.

Exkluzivní kinematika trojnásobných sekaček KUHN zahrnuje:

Akumulátor pro odlehčení žací lišty
Akumulátor nárazové pojistky
Otočný bod strategicky umístěný blízko těžiště stroje

Správné nastavení tohoto systému omezuje znečištění sklízené píce, snižuje tlak žací lišty na půdu, čímž se snižuje i spotřeba paliva a opotřebení splazů. Porost tak zůstává neporušen a kvalita píce vysoká.

Výzkum Zemědělské komory Weser Ems (Německo) ukázal, že snížení úrovně nečistot z 4 % na 2 % ročně znamená finanční zisk až 89 €/ha/rok, díky nižším nárokům na doplňkové krmné koncentráty při zachování stejné produkce mléka.

OPTIDISC ELITE

Nová žací lišta OPTIDISC ELITE byla vyvinuta ve spolupráci se zemědělci a nabízí vysokou kvalitu řezu za všech podmínek. Proměnné vzdálenosti mezi disky, velké překrytí disků a menší úhel žací lišty zajišťují čistý, rovnoměrný řez a optimalizují sklizeň píce. Žací stroje řady GMD 1030 TRIPLES vybavené touto lištou garantují maximální výkon i v náročných podmínkách.

Hlavní přednosti žací lišty OPTIDISC ELITE:

Proměnný rozestup disků: V místech, kde se disky rozcházejí, se vzdálenost zmenšuje pro větší překrytí nožů, což zajišťuje čistý řez i u krátké nebo lehké trávy.
Více prostoru pro průchod plodiny: Tam, kde se disky sbíhají, se vzdálenost zvětšuje, aby sklízený materiál procházel žací lištou bez hromadění a s optimální kvalitou sečení.
Velká překryvná zóna: Zajišťuje vysokou kvalitu sečení na mokré či lepkavé půdě, u těžko sečených plodin nebo při podzimním sečení porostu.
Menší úhel řezu: Zabraňuje zvlněnému sečení typickému pro nízké sečení, podporuje rovnoměrný a rychlý růst porostu.
Nová kotoučová ložiska: Zajišťují pevné držení nožů při nárazu a umožňují jejich volné otáčení o 360° kolem upevňovacích šroubů.

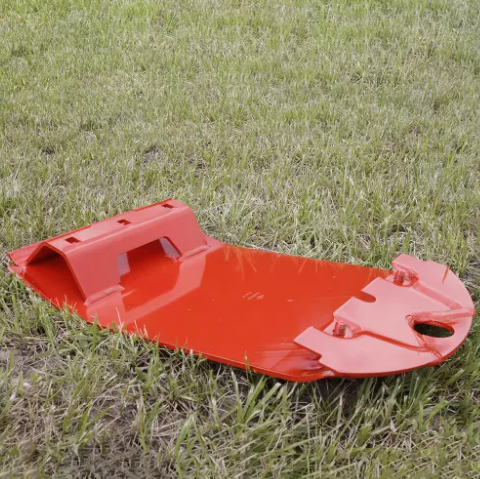

Speciálně navržené splazy: Umožňují lepší skluz žací lišty v kopcovitém terénu, při mokré nebo lepkavé trávě a chrání porost, čímž zvyšují kvalitu píce i v těžkých provozních podmínkách.

Žací lišta OPTIDISC ELITE spojuje inovativní techniku a zkušenosti farmářů, aby zajistila čistý řez, minimální ztráty a optimální kvalitu píce, i když jsou podmínky obtížné.

Kopírování terénu

Zadní jednotky trojnásobných sekaček GMD kopírují téměř všechny terénní kontury, což zajišťuje čistý řez a minimalizuje poškození porostu. Tento systém středového zavěšení nabízí vynikající schopnost přizpůsobení terénu i při vyšších rychlostech jízdy.

Hlavní vlastnosti kopírování terénu:

Kloubové uchycení typu kyvadla
Hydraulický boční posuv až 20 cm
Vertikální zdvih až 50 cm
Boční výkyv cca 20° s překryvem 50 cm

Díky těmto parametrům se žací lišta přizpůsobuje nerovnostem terénu, chrání porost před poškozením a zároveň omezuje znečištění sečené píce.

Úspora času a peněz

Kontrola zvedání a NONSTOP bezpečnost

Žádný zemědělec si nemůže dovolit poškození žací lišty během sezóny, ať už kvůli překážce, nebo chybě obsluhy. Žací stroje řady GMD 1030 jsou vybaveny aktivním systémem LIFT-CONTROL, který zajišťuje konstantní tlak na půdu a umožňuje žací liště bezpečně překonávat překážky.

Při kontaktu žací lišty s překážkou se tlak na půdu sníží a lišta se otočí dozadu a současně zvedne, čímž překážku překoná. Ochrana funguje spolehlivě i při nárazu z vnitřní strany, protože osa otáčení je dostatečně vzdálena od prvního kotouče. Každá sekací jednotka má nezávislé zavěšení, takže při překonávání překážky není protilehlá jednotka tlačena dopředu.

Hydraulický bezpečnostní uvolňovač lze nastavit ve dvou polohách, aby odpovídal konkrétním podmínkám sečení. Druhá poloha zvyšuje uvolňovací sílu, což je výhodné při vysokých pracovních rychlostech nebo v obtížném terénu.

Tento systém umožňuje bezpečné, plynulé a nepřerušované sečení, s minimálním rizikem poškození stroje a s ochranou porostu i kvality píce.

Maximální spolehlivost a jištění

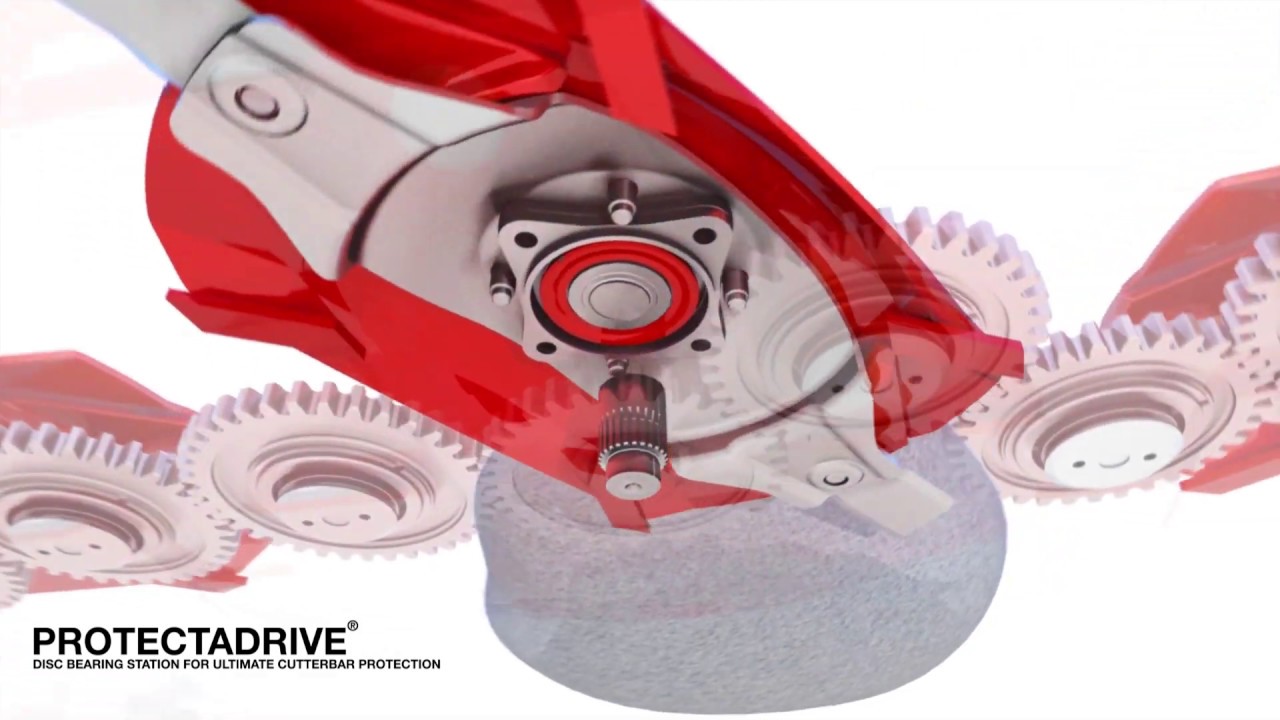

Žací lišta byla navržena tak, aby spolehlivě odolávala překážkám a minimalizovala riziko poškození. Díky bezpečnostnímu systému PROTECTADRIVE při prudkém nárazu kotouče na překážku dojde k odtržení hřídele držícího disk nad ložiskem díky pečlivě dimenzované smykové rýze. Ozubená kola tak zůstávají chráněná a oprava stroje zabere méně než 15 minut, s nízkými náklady.

Exkluzivní řešení KUHN:

Moduly nesoucí disky jsou připevněny dlouhými šrouby procházejícími celou žací lištou, čímž se eliminuje riziko vytržení držáků při nárazu.
Dvouřadá kuličková ložiska disků s kosoúhlým stykem
Ozubená kola o velkém průměru z kované oceli se třemi zuby v záběru
Kované a zakalené disky
Splazy z kalené oceli s možností připevnění ochranných splazů

Prodloužení životnosti stroje zajišťují tlumiče rázů integrované mezi žací lištou a rámem. Ty absorbují nárazy vznikající při sekání vysokou rychlostí, čímž chrání konstrukci stroje a zajišťují dlouhodobou spolehlivost i při náročném provozu.

Minimální údržba – více času na práci

Žací stroje řady GMD 1030 jsou navrženy tak, aby údržba byla co nejjednodušší a časově nenáročná. Řezací lišta OPTIDISC je výsledkem úzké spolupráce mezi výrobci a farmáři, což přináší řešení dokonale přizpůsobené provozu.

Hlavní přednosti minimalizace údržby:

Lubrikace na celý život: Olejová náplň žací lišty je celoživotní, není třeba ji měnit.
Rychloupínací nože FAST-FIT: Silná listová pružina udržuje konstantní tlak na čep nože, zajišťuje bezpečné upevnění a umožňuje výměnu nožů během několika minut.
Samostatná výměna komponentů: Upevňovací šrouby a listové pružiny lze měnit jednotlivě, což snižuje náklady na údržbu.
Volně otáčející se nože o 360°: Zajišťuje vyšší kvalitu řezu a delší životnost nožů.
Omezená údržba kloubových hřídelů a uchycení: Potřebná údržba je jen na několik kloubových prvků a v prodloužených intervalech.

Díky těmto řešením se údržba stroje omezuje na minimum a farmář může věnovat více času samotnému sečení.

FLEXPROTECT guard – méně oprav, více bezpečí

Pružný ochranný kryt FLEXPROTECT chrání žací lištu při sečení podél okrajů polí nebo kolem stromů. Kryt se při nárazu ohýbá a poté se vrací do původního tvaru, aniž by došlo k poškození.

Díky tomu snižuje náklady na opravy a výměny. Sklápění a návrat krytu do původní polohy je standardně řízeno hydraulicky, což zajišťuje bezpečný a spolehlivý provoz i v náročném terénu.

Požadovaná šířka, nic víc, nic méně

Dostatečné překryvy pro optimální přizpůsobení terénu

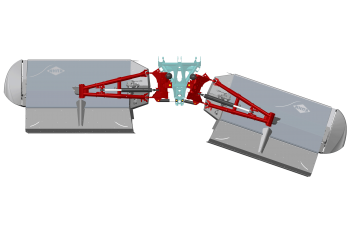

Aby byl zajištěn čistý řez i na svazích a při ostrých zatáčkách, lze sekací jednotky posunout do strany až o 20 cm, čímž se zvýší překryv mezi přední a zadní částí žacího stroje. Podle modelu se překryvy pohybují od 30 cm do 70 cm, což umožňuje perfektní přizpůsobení zápletkám a tvaru pole.

Řidič může upravit pracovní šířku přímo z kabiny traktoru, což je významná výhoda zejména u traktorů s většími koly (např. GMD 9530–10030).

Další výhody přizpůsobení:

Individuální zvedání zadních jednotek usnadňuje sekání trojúhelníkových ploch a zjednodušuje manévry.
Transportní poloha sekacích jednotek je nastavena pomocí dvojčinného ventilu.
U modelu GMD 8730 je možné vybrat mezi třemi montážními pozicemi sekacích jednotek podle sklonnosti pozemku, velikosti parcely a šířky přední jednotky, což umožňuje optimalizovat pracovní šířku a překryvy.

Takto lze přesně přizpůsobit stroj terénu a tvaru pole, což zajišťuje rovnoměrný, čistý řez a vyšší kvalitu sklizně.

Velká pracovní šířka, kompaktní skladování

Trojkombinace GMD této řady nabízejí vysokou pracovní šířku při zachování kompaktních rozměrů pro skladování. Stroje lze složit vertikálně bez potřeby dodatečného vybavení, což umožňuje jejich umístění i ve stísněných prostorách, například ve většině kůlen.

Toto řešení šetří místo a usnadňuje manipulaci, aniž by byla ohrožena snadná dostupnost a rychlá příprava stroje k práci.
