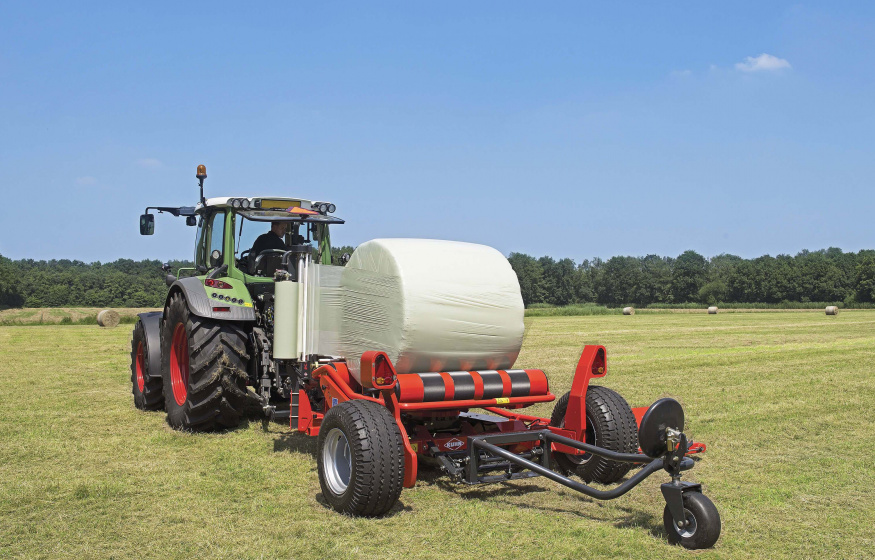

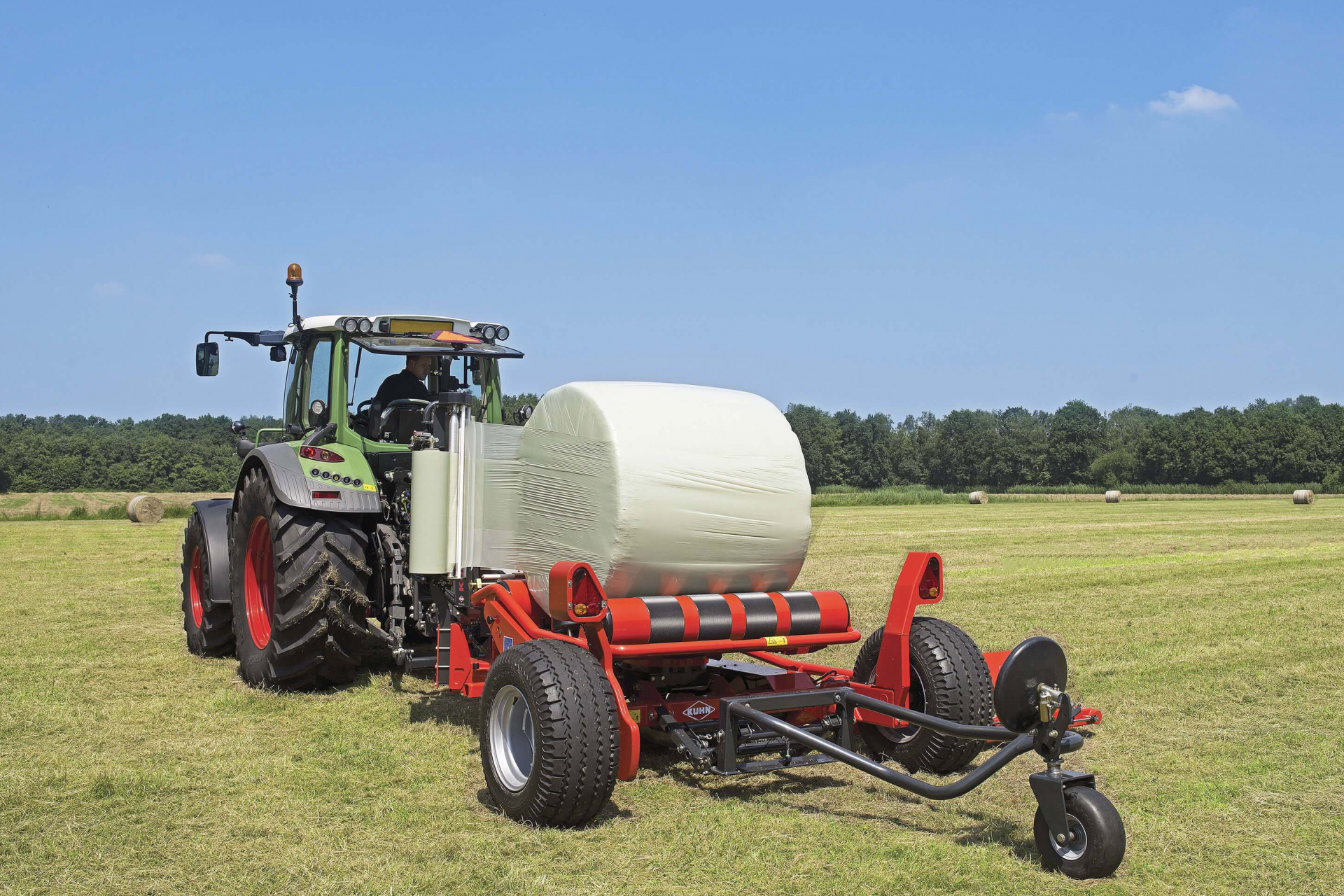

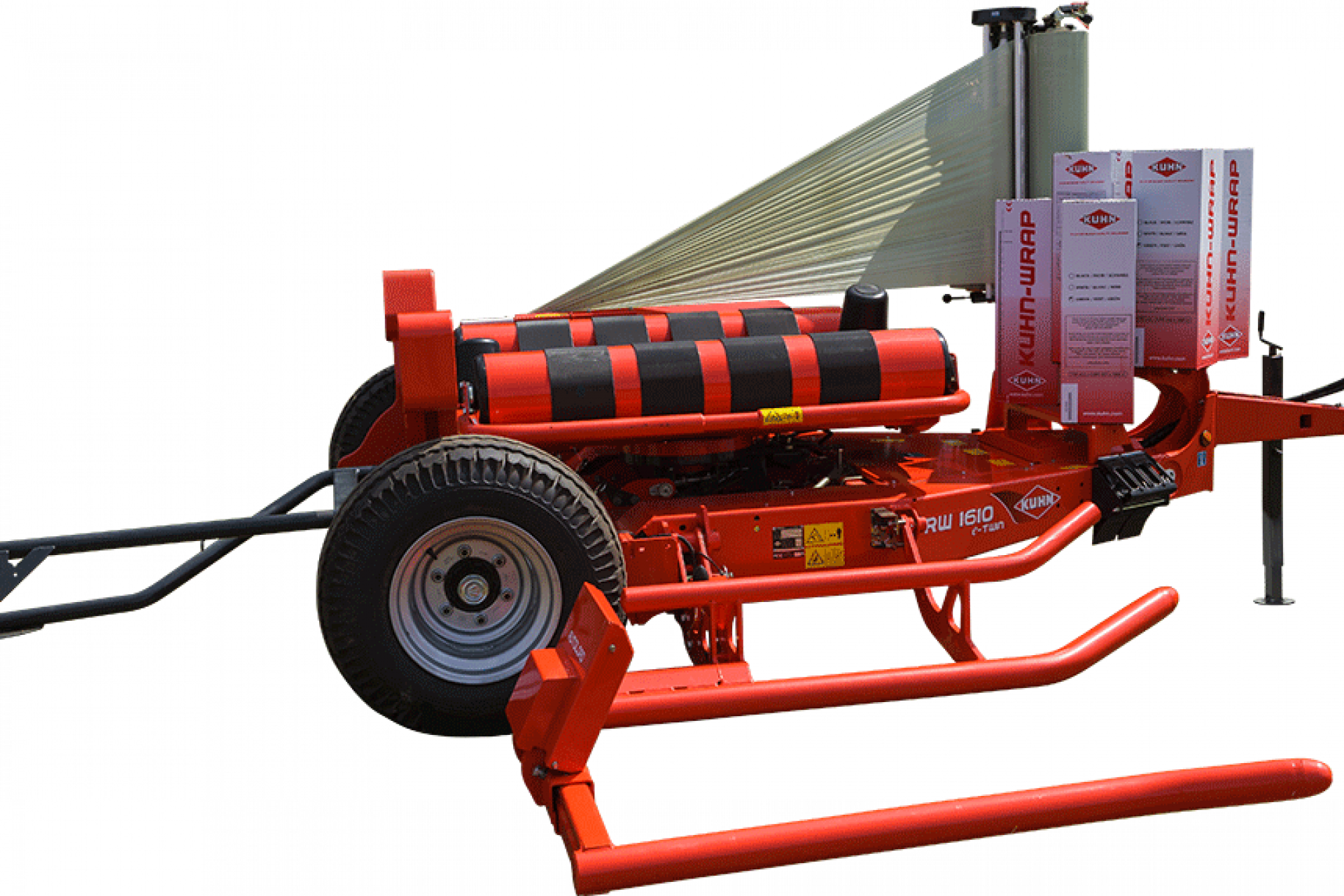

KUHN RW 1610 – profesionální balička pro maximální výkon
Model RW 1610 je určen pro balicí operace, kde je klíčová vysoká produktivita a účinnost.
Hlavní přednosti:
-
Robustní konstrukce s nízkou výškou stolu a velkými zadními koly – bez potřeby aktivního tlumiče pádu
-
Možnost vyložit balík přímo na cestu – šetří čas a zjednodušuje manipulaci
-
Konstantní přenos hmotnosti k traktoru – zabraňuje prokluzu v kopcovitém terénu
-

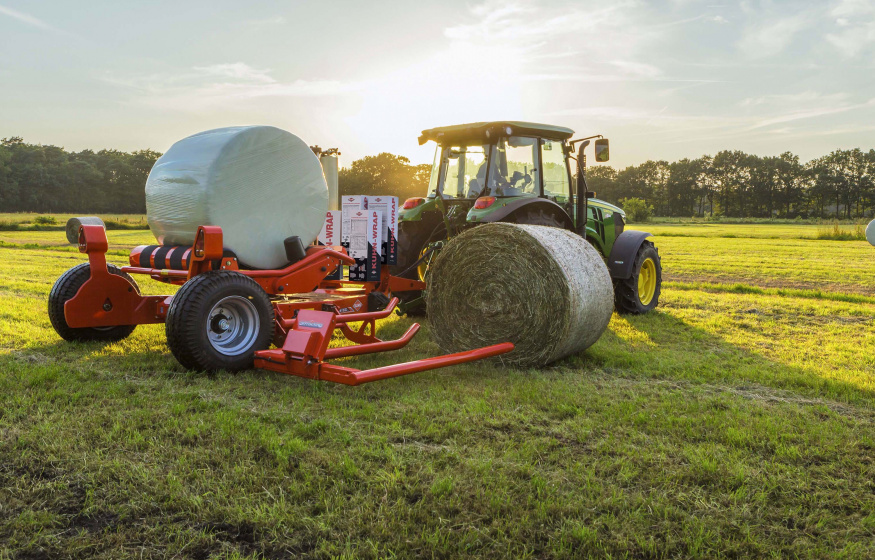

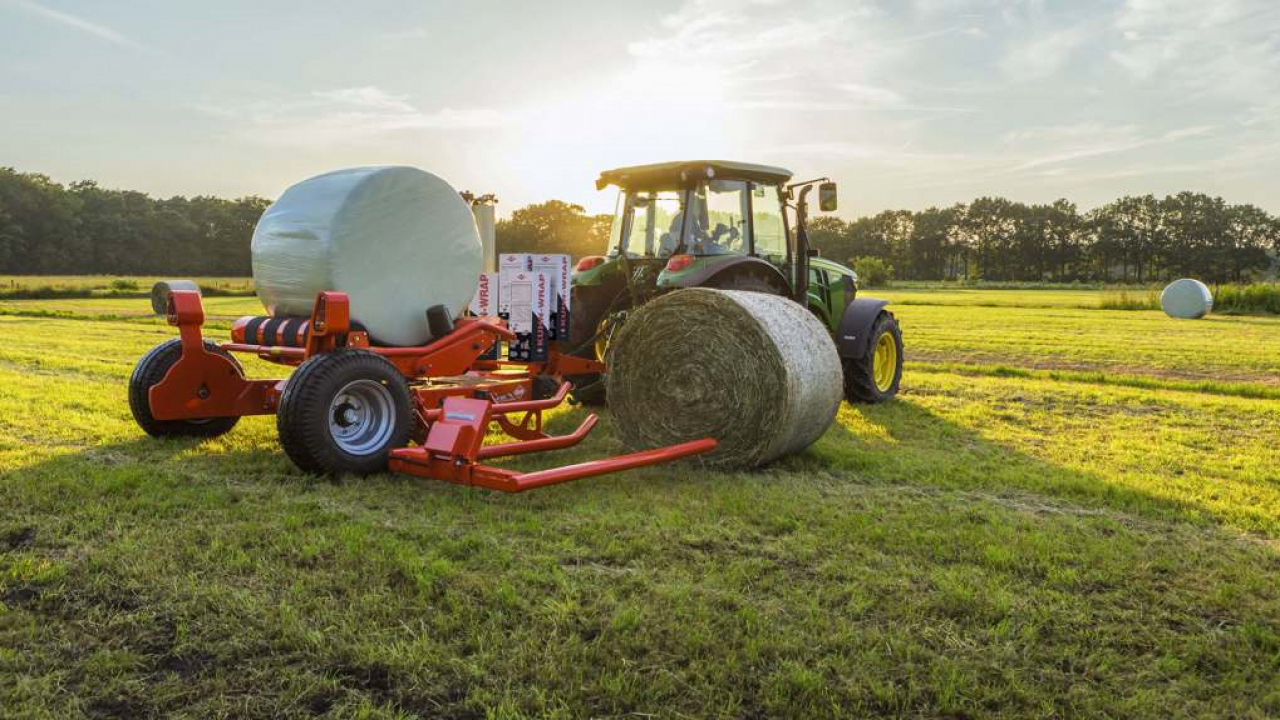

Schopnost během balení naložit a přepravovat druhý balík na nakládacím rameni
-
Standardní řezačka fólie s vysokou přilnavostí a držák na 2 role fólie
Ovládací varianty
-
Verze M – manuální ovládání pomocí 3 pák, standardně s počítadlem balíků KBC 30 a funkcí AutoStop
-
Verze C – počítačové ovládání přes panel s možností plně automatického provozu

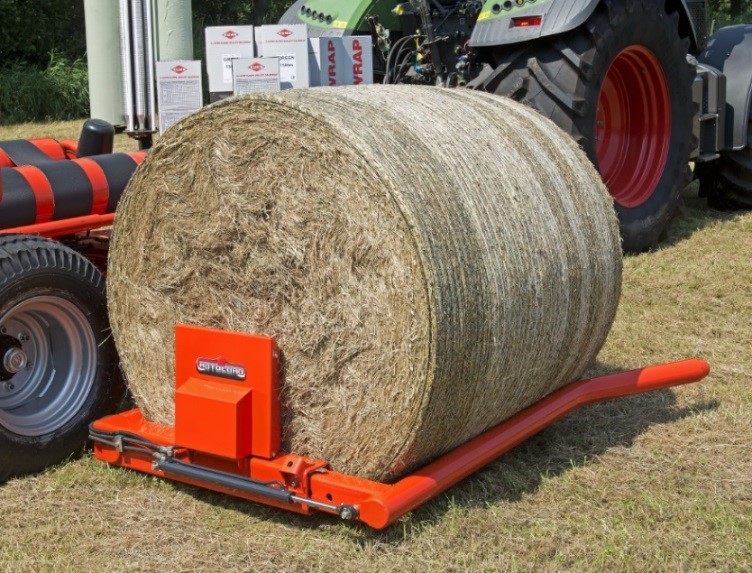

AUTOLOAD – plně automatizované balení
Funkce AUTOLOAD umožňuje obsluze soustředit se pouze na řízení – celý proces balení řídí automatický systém:
-
Při příjezdu k balíku jej čidlo detekuje
-
Spustí se automatizovaný proces nakládky a balení
-

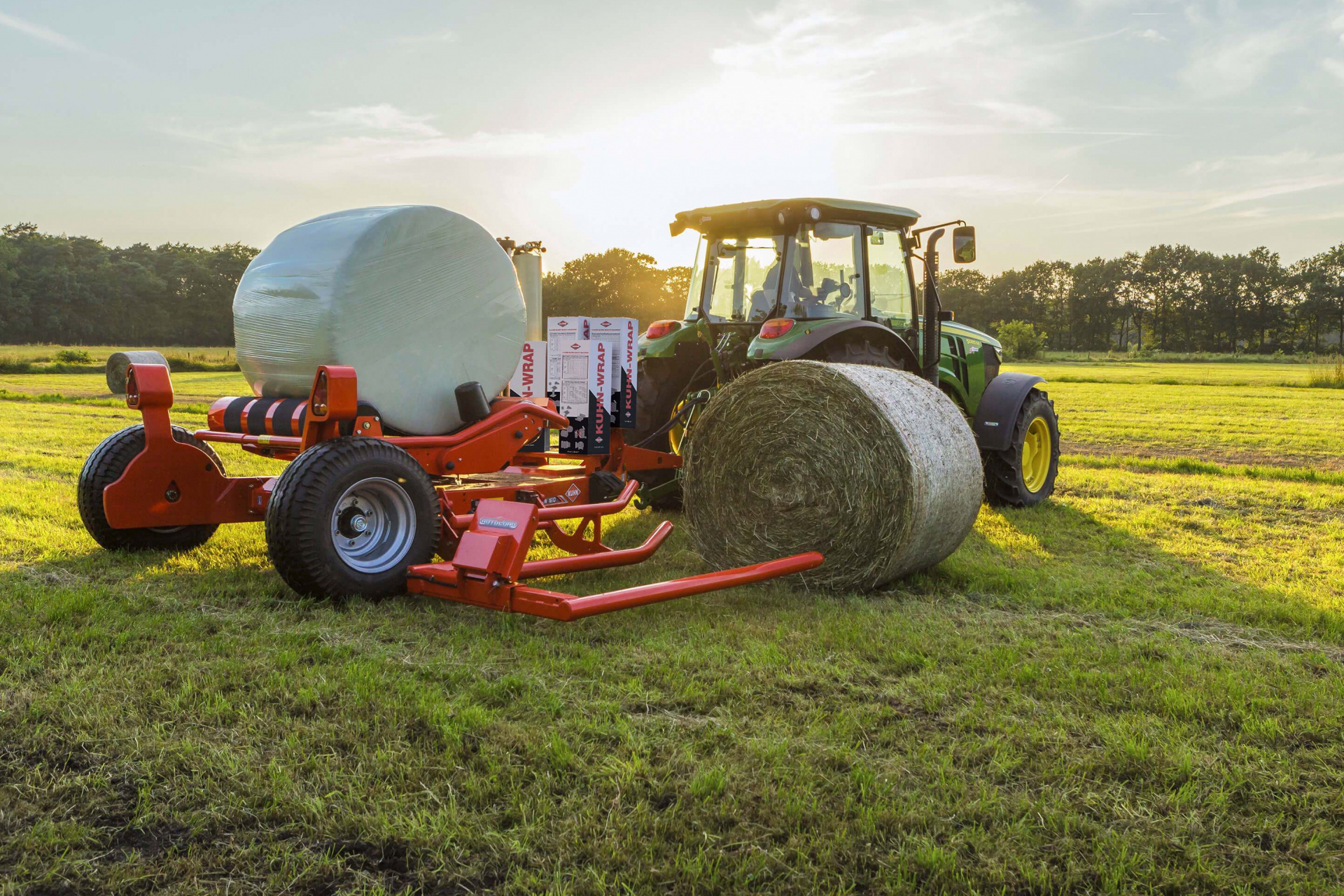

Obsluha může během balení naložit druhý balík, který zůstane na rameni až do dokončení předchozího balíku
-
Nakládání a vykládání probíhá bez nutnosti zastavovat traktor
Systém e-Twin – rychlejší, úspornější, kvalitnější
Inovativní systém e-Twin zkracuje dobu balení až o 50 % oproti klasickému rameni s jedním držákem fólie.
Současně zajišťuje vyšší kvalitu zabalení a úsporu až 8 % fólie.
Jak to funguje
-
Balicí rameno e-Twin má dva držáky fólie (750 mm)
-
Fólie jsou ihned po odvinutí „slepeny“ do dvojité vrstvy s 2/3 překrytím ještě před opuštěním ramene
-
Díky slepení je možné zvýšit předpětí fólie na 90 % (oproti standardním 70 %)
Hlavní přínosy
-
Rychlejší balení – až o polovinu kratší doba cyklu
-
Úspora fólie – až o 8 % nižší spotřeba
-
Lepší kvalita senáže – těsnější a pevnější zabalení pro delší uchování
Technická data – ovládací varianty
Model M
-
Manuální ovládání pomocí bovdenů
-
Jednoduché, odolné a cenově výhodné řešení
Model C
-
Počítačové ovládání prostřednictvím terminálu
-
Pohodlné nastavení a plná kontrola všech funkcí přímo z kabiny traktoru
Typ |
RW 1610 M |
RW 1610 C |
Velikost balíku (šířka x průměr) (cm) |
120 x 100 – 150 |
120 x 100 – 150 |
Maximální hmotnost balíku (kg) |
1100 |
1100 |
Připojení |
Závěs dle specifikace |
Závěs dle specifikace |
Nakládání |
Nakládací rameno |
Nakládací rameno |
Balící stůl |
4 pásy s 2 válci |
4 pásy s 2 válci |
Přeprava druhého balíku na nakládacím rameni |
Standardně |
Standardně |
Stabilizační kužele |
2 stavitelné |
2 stavitelné |
Ovládání stroje |
2 páčkové bovdenové ovládání |
Terminálem VT 30 |
Polo-automatický provoz pomocí počítadla balíků a ovinutí |
Standardně |
- |
e- Twin |
- |
Na přání |
Automatické zastavení na konci fólie/ při přetržení |
- |
Standardně |
Dálkové ovládání |
- |
Na přání |
Automatický systém nakládaní AUTOLOAD |
- |
Standardně |
Balící fólie 750 mm |
1 adaptér |
1 adaptér |
Předpětí fólie |
Standardně 70 % (60 % na přání) |
Standardně 70 % (60 % na přání) |
Potřeba hydraulických okruhů |
1 jednočinný s volnou zpátečkou nebo 1 dvojčinný |
1 jednočinný s volnou zpátečkou nebo 1 dvojčinný |
Průtok a tlak oleje |
26 l/min a 150 bar |
26 l/min a 150 bar |
Hmotnost (kg) |
1 490 |
1490 |
Benefity
Otočná deska
Otočný stůl – stabilita a přesnost balení
Baličky kulatých balíků KUHN využívají konstrukci se dvěma podpůrnými válečky a čtyřmi širokými, od sebe vzdálenými pásy.
Výhody konstrukce:
-
Hluboká a stabilní kolébka pro balík na otočném stole
-
Dva podpůrné válečky zajišťují vyšší stabilitu a přesné vedení velkých balíků, zejména při práci ve svazích
-
Čtyři pásy poskytují maximální přilnavost a rovnoměrné otáčení balíku
-
Rovnoměrné otáčení je klíčové pro optimální překrytí fólie a dlouhodobou kvalitu skladované plodiny
Napínání fólie
Standardní napínáky pro role 750 mm jsou vyrobeny z hliníku, který zabraňuje ulpívání lepidla z fólie.
Klíčové vlastnosti:
-
Kuželovité konce – udržují optimální šířku fólie a minimalizují riziko jejího přetržení
-
Žebrovaný profil válečků – vytlačuje vzduch pro rovnoměrné a pevné ovinutí
-
Převodovka s 70% předpětím – tichý chod a minimální nároky na údržbu
-
Volitelná sada pro 60% předpětí – vhodná pro práci v náročných podmínkách
e-Twin technologie
- Až 50% úspora času
- Úspora fólie díky většímu předpětí
- Pevně zabalené balíky zvyšují vzduchotěsnost a tím i kvalitu krmiva
- Extrémní odolnost proti roztržení
- Je k dispozici jak pro manuální, tak pro počítačově ovládané rozhraní
Řezání fólie
Po nanesení požadovaného počtu vrstev je fólie pevně uchycena a přesně odříznuta.
Jak to funguje:
-
Ověřený „nůžkový“ systém drží a stříhá fólii po celé její šířce
-
Svorka přidrží fólii, napne ji do jednoho pevného „provázku“ a poté ji před vyložením balíku odřízne
-
Fólie zůstává připravená pro okamžité použití při balení dalšího balíku
Kvalita práce
Nízkoprofilová konstrukce podvozku – maximální stabilita a výkon
Tažené baličky KUHN se vyznačují unikátním nízkoprofilovým designem, který zajišťuje vynikající stabilitu při nakládání, balení i vykládání balíku.
Hlavní přednosti:
-
Nízká výška stolu díky poloze zadní nápravy – odpadá potřeba aktivního tlumiče pádu
-
Stálý přenos hmotnosti na traktor – zabraňuje pohybu oje a eliminuje prokluz kol v kopcovitém terénu
-
Možnost vyložit balík přímo na cestu, což šetří čas a zvyšuje produktivitu
Citlivá manipulace s balíkem
Manuální ovládání
Manuální verze se ovládá třemi pákami a je standardně vybavena:
-
Počítadlem balíků KBC 30 – zaznamenává počet vrstev fólie i celkový počet zabalených balíků
-
Automatickým zastavením (AutoStop) – po dosažení nastaveného počtu vrstev se balicí stůl automaticky zastaví
Díky funkci AutoStop se z manuálně ovládané baličky stává poloautomatický stroj, který zvyšuje komfort obsluhy a šetří čas.
Ovládání pomocí počítače
Počítačová verze (C) využívá terminál, který poskytuje všechny informace a umožňuje plně automatický provoz balicího procesu.
Standardní funkce:
-
Automatické zastavení na konci role fólie nebo při jejím přetržení
-
Přehledné zobrazení všech parametrů na displeji
Pokročilá verze RW 1610 (C):
-
Patentovaná funkce AUTOLOAD – výrazně zvyšuje efektivitu a kapacitu nakládání i balení
-
Možnost radiofrekvenčního dálkového ovládání s bezpečnostní kontrolou pro práci na velkou vzdálenost (volitelné)
Vybavení

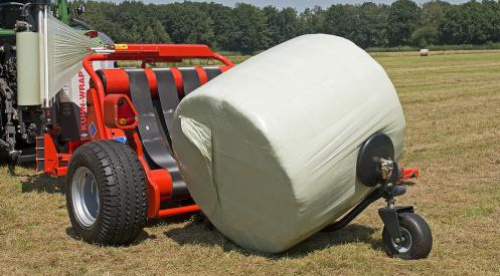

Překlápěč balíků
Překlápěč balíků
Otáčení balíku při vykládce
Systém při vykládání otočí balík na jeho plochou stranu, což zajišťuje stabilnější uložení a usnadňuje následnou manipulaci i bezpečnou přepravu.
Manuální nebo počítačové ovládání
Manuální nebo počítačové ovládání

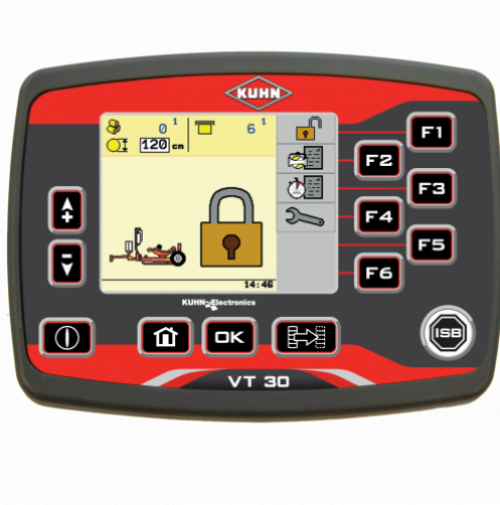

Ovládání přes panel VT 30
Model KUHN RW 1610 může být vybaven ovládacím panelem VT 30, který poskytuje plnou kontrolu nad balicím procesem.
Výhody ovládání VT 30:
-
3,5" barevný displej s intuitivním a uživatelsky přívětivým rozhraním
-
Průběžný přehled o všech pracovních procesech
-
Možnost nastavit, které funkce budou automatické a které ruční
-
Možnost kdykoliv proces pozastavit
-
Dálkové ovládání k dispozici jako volitelné příslušenství

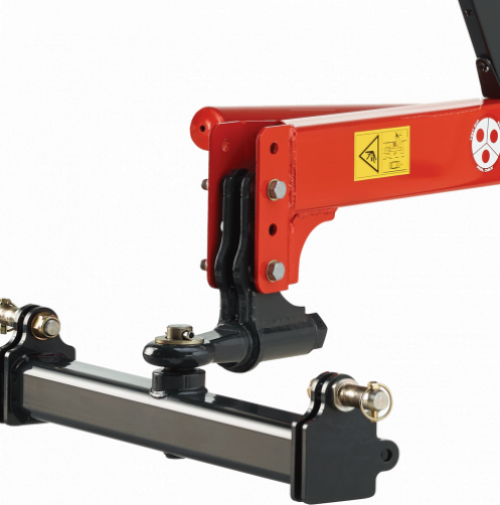

Provedení závěsu
Provedení závěsu
Volitelné a praktické vybavení
-
Otočný závěs kat. 2 (volitelný) – umožňuje snadnou agregaci s různými typy traktorů
-
Konstrukce s větším odstupem od traktoru – větší poloměr otáčení a pohodlnější manipulace při přepravě
-
Zásobník na fólii – 2 role na oji, celková kapacita až 6 rolí fólie

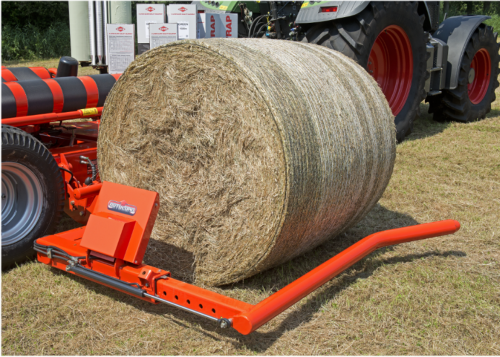

Hydraulicky nastavitelné rameno
Hydraulicky nastavitelné rameno
Variabilní nastavení rozteče nakládacích ramen
Umožňuje rychlé a komfortní přizpůsobení baličky různorodým pracovním podmínkám a velikostem balíků.
