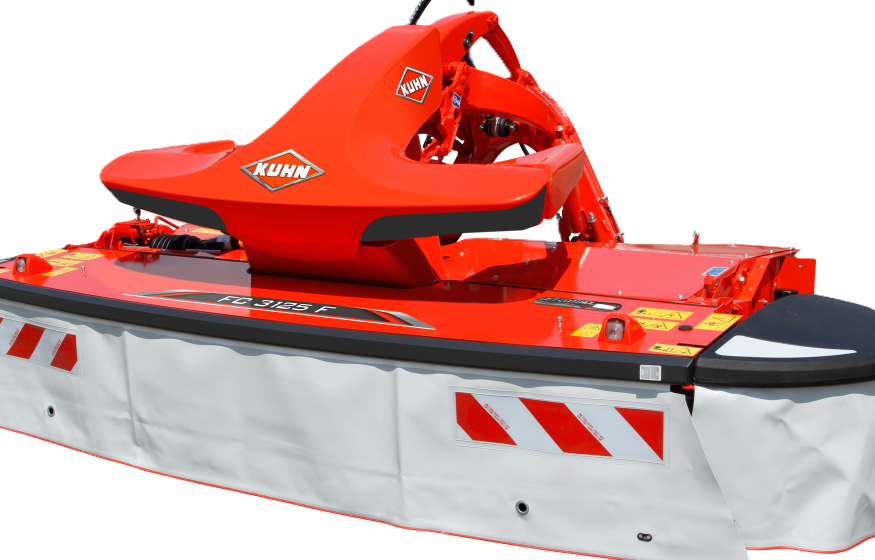

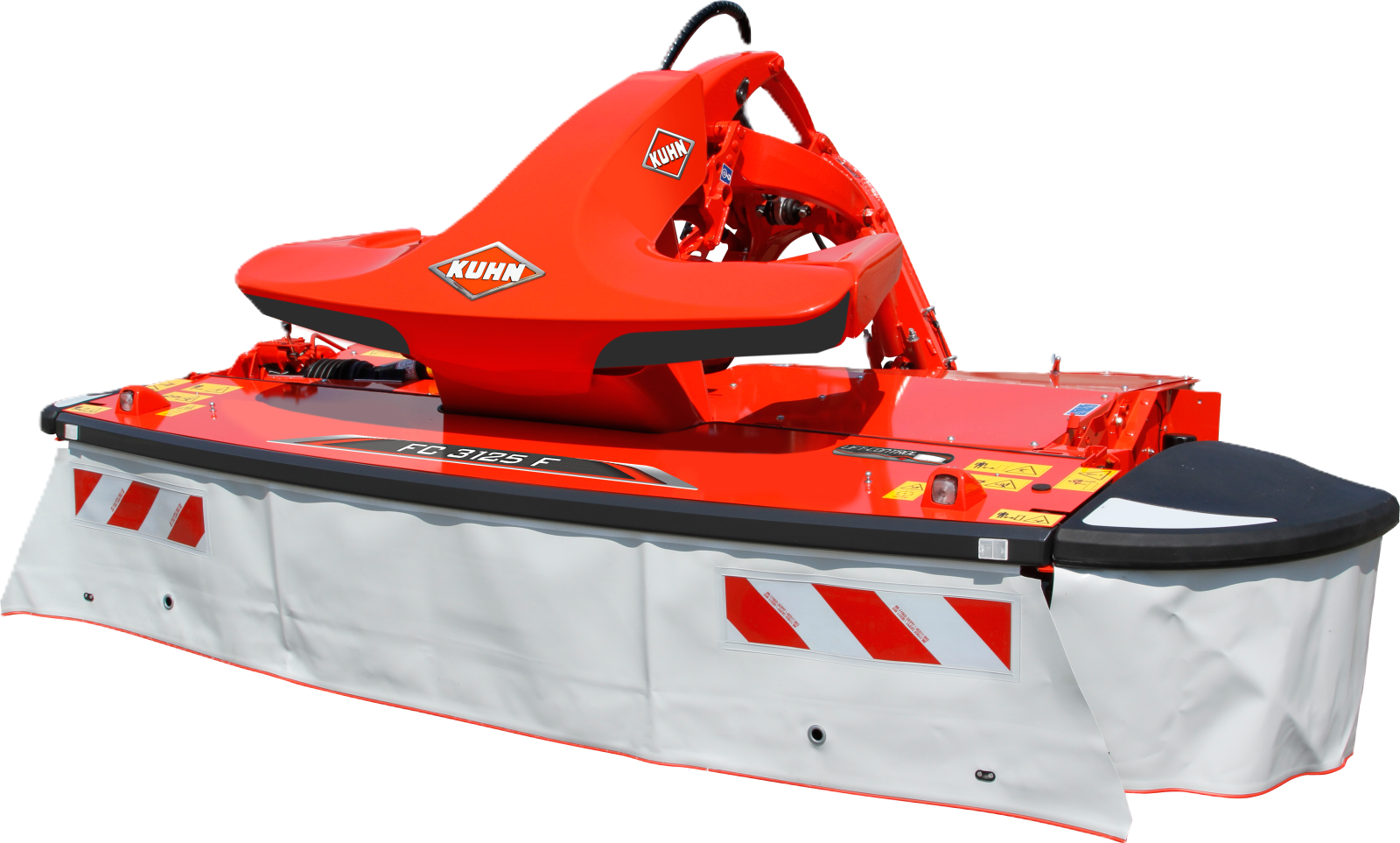

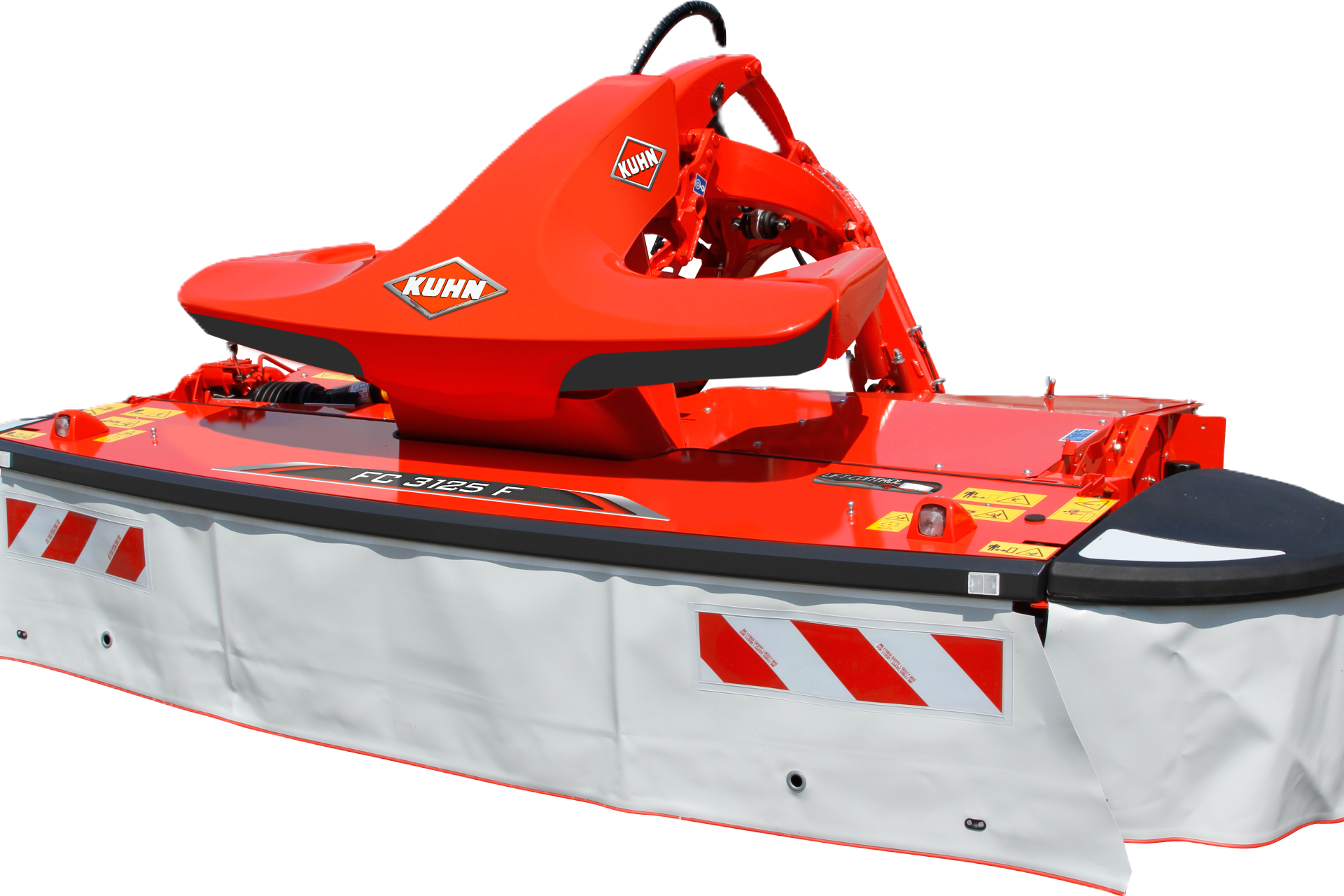

Čelní diskový žací stroj s kondicionérem Řada FC 1025 F

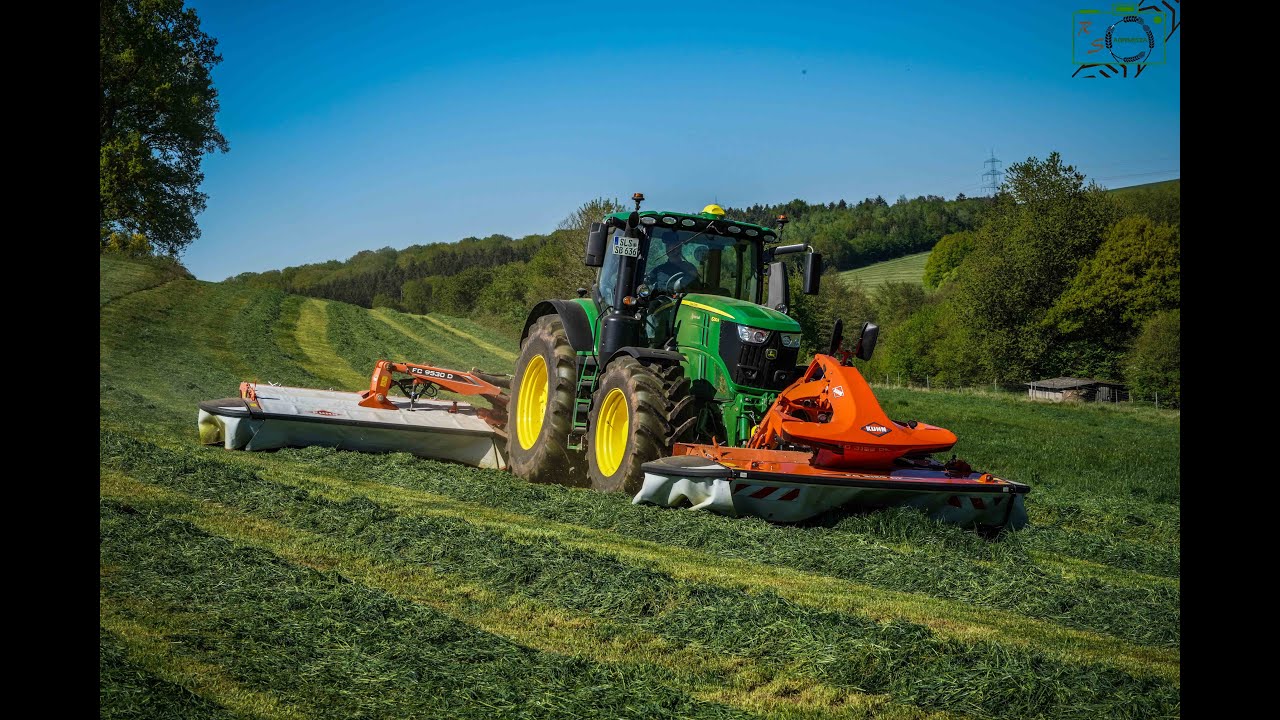

Video

Farmy, které chtějí být úspěšné v chovu dobytka a produkci mléka si dobře uvědomují důležitost zvyšování ziskovosti. Je proto důležité stádu zajistit vysoce výživné krmivo a zároveň usilovat o krmnou soběstačnost. Snížením znečištění krmiva z 4% na 2 % lze ušetřit 89 EUR na hektar za rok (podle testů provedených německou zemědělskou komorou Weser-Ems). A aby zemědělci mohli sklízet kvalitní krmivo, mohou se spolehnout na čelně nesené žací stroje s kondicionérem KUHN řady FC 1025, které zajišťují vysoký výkon a spolehlivost. K dispozici jsou dva modely FC 3125 F a FC 3525 F s pracovním záběrem 3,10 m a 3,50 m. Pro jejich maximální využití pracovního záběru je lze použit v trojkombinaci s FC 8730, FC 9530 nebo FC 10030.

Technická data

Typ	FC 3125 DF - FF	FC 3525 DF - FF	FC 3125 RF - FF	FC 3525 RF - FF
Pracovní záběr (m)	3,10	3,50	3,10	3,50
Transportní šířka (m)	2,99	3,48	2,99	3,48
Žací lišta	OPTIDISC ELITE
Uchycení nožů	FAST-FIT
Kopírování	LIFT-CONTROL hydro-pneumatické
Počet disků	7	8	7	8
Průměrná šířka řádku (m)	1,20 / 2,00		1,40 / 2,00
Kondicionér	Ocelové prsty s nastavením intensity mačkání v 5 pozicích		2 polyuretanové válce SQUAREFLEX s dvojitou synchronizací pohonu
Otáčky kondicionéru (ot/min)	755 -1000 řadící převodovkou		780
Otáčky vývodové hřídele (min-1)	1000
Volnoběžka	Integrovaná v boční převodovce
Systém PROTECTADRIVE pro ochranu diskové žací skříně	Standardně
Závěs	Kat. 2
Min. výkon na vývodové hřídeli (kW/hp)	50 / 68	57 / 77	50 / 68	57 / 77
Hmotnost (kg)	1 320	1 390	1 370	1 455

Benefity

Optimální kvalita krmiva Ušetřete čas i peníze Sekačka snadno přizpůsobitelná

Optimální kvalita krmiva

Čisté krmivo díky hydropneumatickému odpružení LIFT-CONTROL

Hydropneumatický systém LIFT-CONTROL s dusíkovým akumulátorem nahrazuje tradiční pružinové odlehčení. Tento inteligentní systém reaguje na tahové zatížení žací jednotky směrem dozadu – čím vyšší je napětí, tím více se lišta automaticky odlehčí. Díky tomu se žací jednotka lépe přizpůsobuje nerovnostem terénu, pracuje se stálou výškou řezu, chrání drn a omezuje zanášení řádku nečistotami. Výsledkem je čistší, kvalitnější píce a nižší opotřebení stroje.

Dokonalé kopírování terénu

Přední žací jednotky musí být maximálně flexibilní, aby se plynule přizpůsobily všem nerovnostem půdy, a zároveň odolné vůči vysokému zatížení. Přední žací stroje KUHN FC jsou konstruovány přesně s tímto cílem.

Kinematika žací jednotky využívá dvojici robustních spodních ramen, uložených v masivních kulových čepech. Klouby blíže k traktoru jsou umístěny níže než ty na přední části stroje. Díky tomuto uspořádání vznikají při práci síly, které mají tendenci žací lištu spíše odlehčovat, než přitlačovat k zemi. To výrazně zlepšuje kopírování terénu, zejména v kopcovitých podmínkách.

Další výhodou je kyvadlový kloub, který zajišťuje pohyb ve všech směrech. Žací jednotka se může vychýlit až o 30° do stran a díky kloubovým ramenům má také vertikální rozsah až 70 cm. Výsledkem je optimální práce na každém pozemku a šetrnost k porostu.

Ocelové prsty DIGIDRY – vysoký výkon v každých podmínkách

Kondicionér s ocelovými prsty DIGIDRY vyniká vysokou účinností jak při zpracování těžkých, dlouhých či přestárlých porostů, tak i u krátké píce. Díky velké průchodnosti a plynulému toku materiálu pracuje s nízkými energetickými nároky, aniž by to bylo na úkor výkonu.

Princip práce ocelových prstů vytváří načechraný a dobře provzdušněný řádek. Píce je nadzdvižena, prohozena a ukládána do pásu tak, aby byl zajištěn optimální přístup vzduchu. Výsledkem je rychlejší a rovnoměrné prosychání, což pomáhá zachovat vysoký obsah energie i živin.

Kondicionér DIGIDRY lze navíc přesně přizpůsobit aktuálním podmínkám. Intenzitu kondicionování je možné regulovat:

nastavením deflektorové desky,
volbou otáček rotoru kondicionéru.

Díky těmto možnostem dosahuje kondicionér výborných výsledků i při citlivých plodinách, jako je jetel či vojtěška. Při správném nastavení se minimalizují ztráty jemných lístků a zároveň se využije výhody rychlého sušení.

Dokonalý střih díky žací liště OPTIDISC ELITE

Žací lišta OPTIDISC ELITE byla vyvinuta ve spolupráci se zemědělci a nabízí maximální kvalitu řezu v nejrůznějších podmínkách. Variabilní rozteče disků, velké překrytí nožů a snížený úhel žací lišty zajišťují čisté, rovnoměrné a přesné sečení za všech okolností. Modely FC řady 1025 F vybavené lištou OPTIDISC ELITE podávají špičkový výkon i v náročných podmínkách.

OPTIDISC ELITE přináší několik exkluzivních konstrukčních řešení:

Zvětšené překrytí nožů (A)
V místech, kde se disky od sebe vzdalují, je jejich rozteč zmenšena tak, aby se maximalizovalo překrytí nožů. To zaručuje čistý a přesný řez i u lehkých, krátkých nebo řídkých porostů.
Větší prostor pro tok materiálu (B)
V místech, kde se disky sbíhají, je rozteč naopak zvětšena. Sklízená píce má více prostoru k průchodu, nedochází k jejímu hromadění a žací lišta pracuje plynule i ve velmi hustých porostech.
Rozšířená oblast překrytí
Téměř dvojnásobná zóna překrytí nožů zajišťuje vysokou kvalitu řezu na mokrých, těžkých či lepkavých půdách a v náročných plodinách. Výborných výsledků dosahuje i při pozdně podzimním sečení slabých porostů.
Menší úhel sečení
Minimalizuje vznik zvlněného řezu, který je typický pro nízké sečení. Podporuje také rychlejší a jednotnější obnovu porostu a usnadňuje následné práce.
Nově vyvinutá ložiska disků
Speciální konstrukce zaručuje pevné uchycení nožů i při nárazu. Nože lze díky tomu volně otáčet o 360° pro delší životnost a lepší kvalitu řezu.
Speciální splazy pro problematické podmínky
V kopcovitém terénu, za vlhka nebo při sečení lepkavé trávy se u běžných lišt může hromadit půda před žací jednotkou. OPTIDISC ELITE používá speciálně tvarované splazy, které zlepšují kluznost lišty, chrání porost a pozitivně ovlivňují čistotu sklizené píce.

Tato žací lišta tak kombinuje špičkovou technologii s praktickými zkušenostmi farmářů a poskytuje nejlepší možný výsledek řezu v každé situaci.

Válcový kondicionér SQUAREFLEX – polyuretanové válce pro šetrnou a rychlou sklizeň

Nezávislé testy provedené francouzským agronomickým institutem Arvalis, ve spolupráci se Zemědělskou komorou a družstvem FD, porovnávaly sušící křivky různých systémů kondicionérů – prstových i válcových, vyrobených z plastu nebo oceli.
Kondicionér KUHN SQUAREFLEX s polyuretanovými válci dosáhl nejlepšího výsledku: už druhý večer měla píce více než 80 % sušiny. Ostatní typy kondicionérů dosáhly stejné úrovně až třetí den.

Jak SQUAREFLEX funguje

Polyuretanové válce se speciálním profilem vedou píci pravidelně a plynule, bez ohledu na to, jakým směrem se materiál naklání. Výsledkem je rovnoměrné zpracování a rychlejší uvolnění buněčné šťávy.

Tlak mezi válci se nastavuje jednoduše pomocí snadno přístupného stavěcího šroubu.
V případě vniknutí cizího tělesa lze mezeru mezi válci bezpečně zvětšit, aby došlo k jeho průchodu bez poškození.

Pohon a konstrukce

Oba válce jsou poháněny převodovkou, bez použití řetězů či řemenů (u některých modelů se používá kombinace řetězu/řemenů – záleží na typu).
Synchronizace válců je zajištěna po celou dobu životnosti → delší životnost a minimální údržba.
Pracovní rychlost kondicionéru je 780 min⁻¹, což umožňuje kvalitní práci za všech podmínek – od jemné vojtěšky až po těžší plodiny jako žito, čirok či nezralé porosty.

Unikátní výhody profilu SQUAREFLEX

Hlavním benefitem polyuretanových válců KUHN je jejich speciální profil:

U klasických šípových profilů dochází k přesouvání materiálu do středu → pomalejší prosychání.
Profil SQUAREFLEX rozprostírá píci rovnoměrně po celé šíři, což výrazně zlepšuje ventilaci a urychluje sušení.

Ušetřete čas i peníze

Maximální spolehlivost a ochrana – žací lišta připravená na překážky

Žací lišty KUHN jsou konstruovány tak, aby spolehlivě odolávaly nárazům a tvrdým pracovním podmínkám. Bezpečnostní systém PROTECTADRIVE chrání jádro lišty při prudkém nárazu disku na překážku:
díky pečlivě dimenzované smykové rýze dojde k kontrolovanému odtržení hřídele disku nad ložiskem, takže drahé ozubené převody zůstávají nepoškozeny. Oprava je otázkou několika minut a velmi nízkých nákladů.

Exkluzivní konstrukce KUHN

Moduly nesoucí jednotlivé disky jsou upevněny dlouhými šrouby procházejícími celou žací lištou. Tato konstrukce zcela eliminuje riziko vytržení držáků disků při nárazu – výrazně vyšší odolnost v porovnání s běžnými řešeními.

Špičkové komponenty pro dlouhou životnost

Žací lišta je vybavena prvotřídními prvky, které zvyšují její robustnost a spolehlivost:

Dvouřadá kuličková ložiska s kosoúhlým stykem – zajišťují vysokou přesnost vedení disků a odolnost vůči zatížení.
Ozubená kola velkého průměru z vysoce přesné kované oceli se třemi zuby v trvalém záběru – tichý chod, dlouhá životnost a minimální opotřebení.
Kované a kalené disky s vysokou odolností proti nárazům.
Splazy z kalené oceli s možností přišroubování dodatečných ochranných nástavců pro práci v náročných podmínkách.

Tlumení rázů pro ochranu konstrukce

Mezi rámem a žací lištou jsou integrovány gumové tlumiče, které absorbují rázy vznikající při práci ve vyšších pojezdových rychlostech. Tím se výrazně snižuje namáhání konstrukce a prodlužuje celková životnost stroje.

FAST-FIT – rychlá a bezpečná výměna nožů

Žací stroje řady FC 1025 F jsou standardně vybaveny systémem rychloupínání nožů FAST-FIT, který zaručuje maximální bezpečnost, minimální prostoje a nízké provozní náklady. Tento systém poskytuje hned několik konstrukčních jistot:

Silná listová pružina vyvíjí stálý tlak na čep nože, takže se upevnění nemůže samovolně otevřít ani při vysokých pracovních rychlostech.
Držáky nožů s bezpečnostní drážkou a ramenem zabraňují nežádoucímu vychýlení nože během práce.
Pružinu lze uvolnit pouze v přesné poloze, kdy je čep nože nad otvorem ve skluzu – to garantuje bezpečnou a kontrolovanou demontáž.
Při běhu kotouče nehrozí otevření systému, takže je zajištěna maximální provozní bezpečnost.

Pro omezení nákladů na servis lze samostatně vyměnit jak upevňovací šroub, tak i listovou pružinu.
Nože se mohou volně otáčet o 360°, což zvyšuje jejich životnost a zároveň přispívá k čistému řezu. Kompaktní konstrukce žací lišty a tvar originálních nožů KUHN zajišťují přesný a rovnoměrný střih v každých podmínkách.

FLEXPROTECT – flexibilní ochrana proti bočním nárazům

Boční ochranné kryty FLEXPROTECT z odolného polyethylenu poskytují účinnou ochranu stroje při práci v těsné blízkosti překážek, jako jsou stromy, ploty nebo sloupky. Tento speciální materiál se dokáže elasticky deformovat, aniž by došlo k jeho zlomení či poškození.

Jakmile je překážka překonána, kryt se okamžitě vrací do původního tvaru, a tím eliminuje potřebu oprav nebo výměn – bez zbytečných nákladů a prostojů.

Ochrany FLEXPROTECT lze navíc snadno nasadit bez použití nářadí. Na přání je k dispozici také hydraulické ovládání, které zvyšuje komfort a usnadňuje manipulaci během práce i transportu.

Sekačka snadno přizpůsobitelná

Využijte široké překrytí

Překrytí mezi předními a zadními žacími jednotkami lze nastavit až o 19 cm, což zajišťuje čistý řez na svazích a při ostrých zatáčkách. Maximální překrytí se pohybuje mezi 240 a 645 mm, v závislosti na typu zadní jednotky a šířce předního stroje.

Tato možnost je skutečnou výhodou pro traktory vybavené pásy nebo širokými pneumatikami, protože umožňuje optimální výkon a kvalitu sečení i v náročném terénu.

Rychlé a snadné nastavení

Komfort obsluhy je u žacích strojů KUHN FC 1025 F prioritou.

Hydraulické odpružení umožňuje snadnou úpravu tlaku na zem a udržuje žací lištu ve správné výšce.
Na souvrati lze přední jednotku zvednout pomocí integrovaného válce, aniž by bylo nutné používat hydrauliku traktoru.

Kondicionéry DIGIDRY s ocelovými prsty jsou vybaveny řadicí pákou pro rychlou volbu otáček rotoru (750 nebo 1000 min⁻¹).
Válcové kondicionéry SQUAREFLEX umožňují centrální nastavení přítlaku až 500 kg na metr délky válce, pokud je potřeba zvýšený tlak na plodinu.

Tento systém zajišťuje rychlou, bezpečnou a efektivní úpravu pro optimální kvalitu krmiva.

Manévrovatelnost a viditelnost

Žací stroje KUHN FC 3125 F a FC 3525 F jsou navrženy pro snadnou přepravu a bezpečný provoz na silnici:

Přepravní šířka: 3,00 m u FC 3125 F a 3,48 m u FC 3525 F.
Volitelná zpětná zrcátka zajišťují lepší viditelnost během jízdy.
Hydraulické sklápění bočních krytů poskytuje vyšší komfort obsluhy a lepší výhled při práci.

Tento systém zajišťuje bezpečnou a pohodlnou manipulaci se strojem na poli i na silnici.
