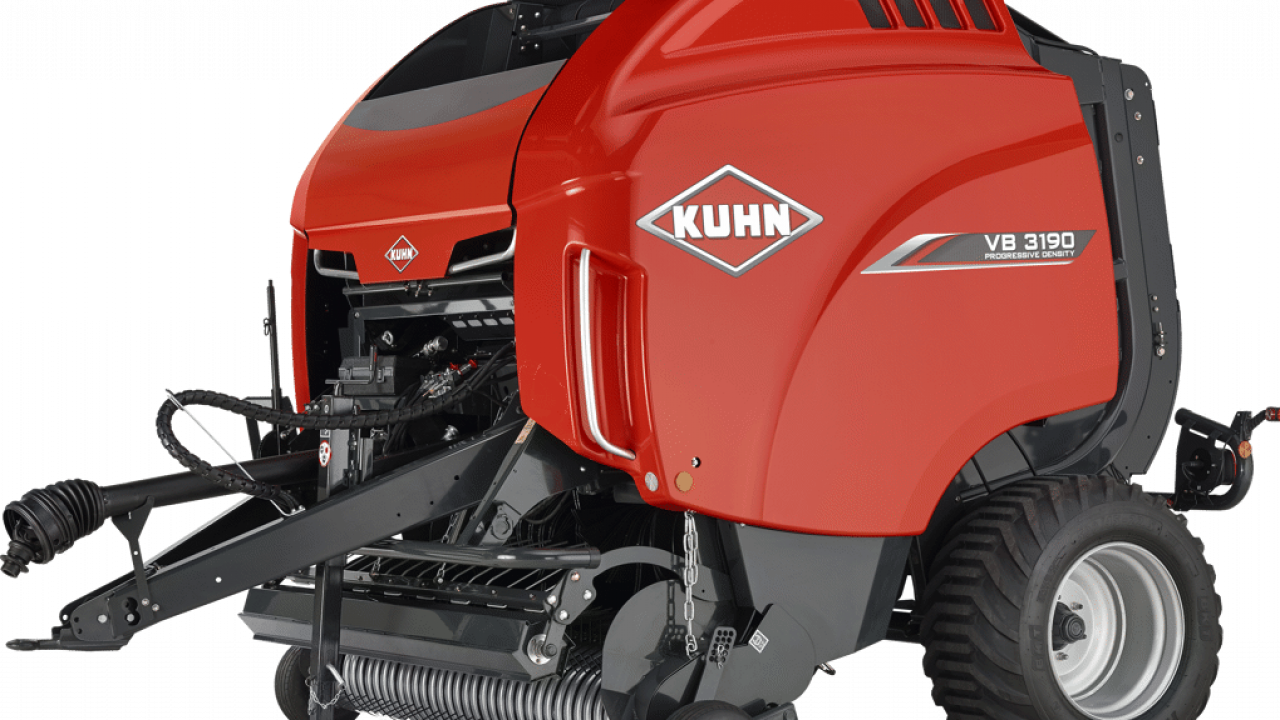

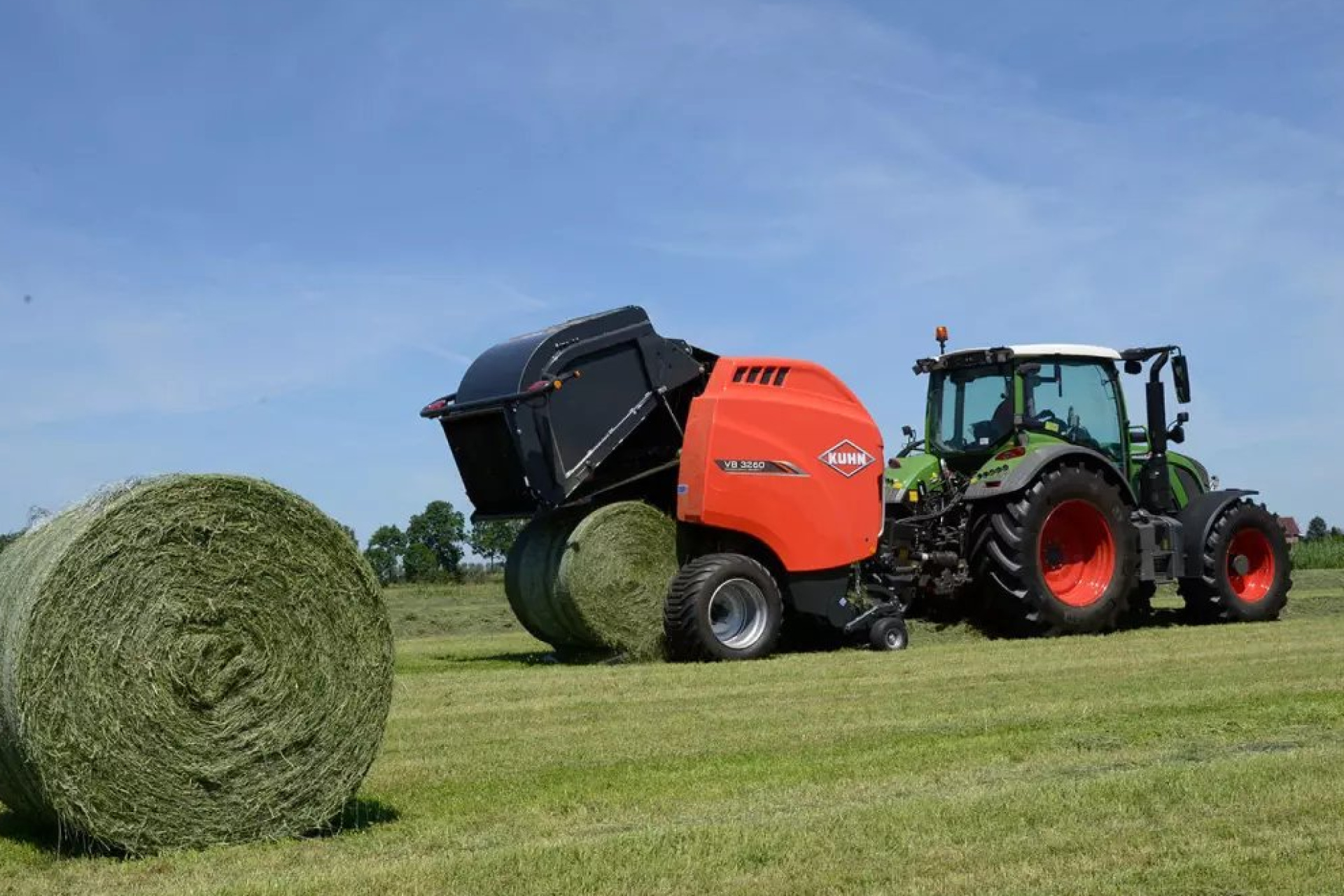

Variabilní lisy na kulaté balíky KUHN – vyšší úroveň lisování

Řada VB 3200 nabízí široký výběr modelů a konfigurací, které splní různé požadavky a podmínky provozu.

VB 3255 – VB 3285: SILNÝ PARTNER
Spolehlivé, všestranné a snadno ovladatelné lisy pro všechny druhy plodin. Promyšlená konstrukce kombinuje jednoduchost s dlouhou životností a stabilním výkonem v každé situaci.

VB 3260 – VB 3290: PROFI ŘEŠENÍ
Špičkový výkon, vysoká hustota a kapacita v kombinaci s maximální spolehlivostí. Ideální volba pro lisování slámy, siláže i dalších materiálů po celou sezónu s nejlepší možnou návratností investice.

Technická data

Typ	VB 3255	VB 3285	VB 3260	VB 3290
Průměr lisovací komory (cm)	80 - 160	80 – 185	80 - 160	80 - 185
Šířka lisovací komory (cm)	120		120
Typ lisovací komory	5 pásů		5 pásů
Ovládání	VT 30 terminál		VT 30 terminál, CCI 50, CCI 800, CCI 1200
ISOBUS	-		Kompatibilní
Automatické mazání řetězů	Na přání		Standardně
Sběrač šířka (cm)	210 / 230		230
Počet řad prstů na sběrači	4		5
Systém vkládání	Otevřený sběrač, integrální rotor		Otevřený sběrač, integrální rotor
Počet nožů	14		14
Délka nařezané hmoty (mm)	70		70
Typ vázání	Síť		Síť
Minimální příkon kW (HP)	55/62 (75/84)		55/62 (75/84)
Pneumatiky	300/80-15,3		380/55-17,0
Hmotnost (kg)	2 800 – 3 700		2 800 – 3 700

Benefity

Výkon vkládání Tvorba balíků Vázání

Optimální příjem plodin pro potřeby vašeho provozu

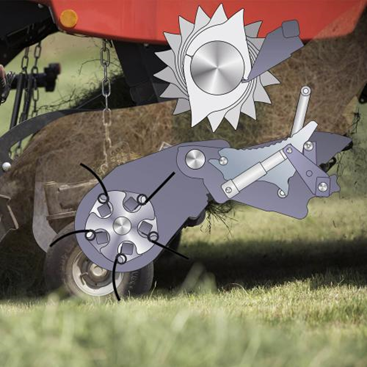

A wide cam-steered pick-up with standard crop roller.

Široký vačkově řízený sběrací ústrojí a válec pro sběr materiálu lisů VB 3200 jsou navrženy tak, aby optimalizovaly vstupní kapacitu stroje. Modely VB 3255-3285 jsou vybaveny standardním válcem pro plodiny. VB 3260-3290 je vybaven těžkým válcem s ochranou proti větru (průměr: 217 mm) a odpruženými prsty pro lepší předlisování a tok plodin. S pracovním záběrem 210 nebo 230 cm je stroj schopen pracovat ve všech podmínkách. Model rotorového sběracího ústrojí o průměru 230 cm je vybaven standardním kyvadlovým rámem a volitelnými otočnými sběracími kolečky, aby se sběrací ústrojí přizpůsobilo měnícím se podmínkám na poli. Abychom lépe vyhověli specifickým potřebám vašeho provozu, jsou k dispozici čtyři možnosti vkládání. Vyberte si systém DIRECT FEED nebo si vyberte jeden z našich tří INTEGROVANÝCH ROTORŮ – rotor OPTIFEED nebo řezací rotory OPTICUT se 14 a 23 noži.

Systém přímého podávání

Pokud není nutné řezat, systém DIRECT FEED zajišťuje kontrolovaný a konzistentní tok materiálu do lisovací komory. Jedná se o neomezený příjem píce pro maximální kapacitu v podmínkách suchých plodin. V těžších podmínkách, jako jsou velké široké řádky slámy nebo sena, funguje horní válec jako předpěšťovač, který je poháněn primárním hnacím ústrojím lisu. Nejsou zde žádné prsty ani prsty rotoru, které by mohly narušit průtok a tím omezit sací kapacitu. To vytváří obrovský vstupní potenciál a zabraňuje ucpání. Výsledek: vysoký výkon a minimální prostoje.

Bez řezání: OPTIFEED Rotor

Konstrukce rotoru OPTIFEED s jednoduchými podávacími prsty a integrovanými šneky pomáhá vyrovnat řádek tím, že rovnoměrně rozprostře plodinu pro vždy konzistentní balíky.

Rotor OPTIFEED s jednoduchými podávacími prsty a integrovanými šneky

INTEGRÁLNÍ ROTORY

Naše technologie INTEGRAL ROTOR, která je k dispozici v celé řadě VB, je k dispozici u modelů OPTIFEED a OPTICUT. Tento jednoduchý, bezúdržbový vkládací systém zaručuje vždy enormní průchodnost. Krátká vzdálenost mezi rotorem a sběracími prsty udržuje konzistentní tok materiálu. Konstrukce tohoto nuceně přiváděného přívodu umožňuje vyšší rychlosti pojezdu pro zvýšení produktivity a snížení poškození plodin. INTEGRAL ROTOR modelů VB 3260-3290 má prsty rotoru vyrobené z otěruvzdorných plechů Hardox®. Hardox® kombinuje extrémní tvrdost a houževnatost, aby se snížilo opotřebení prstů rotoru.

Krátká vzdálenost mezi rotorem a sběracími prsty udržuje konzistentní tok materiálu.

Řezání: rotory OPTICUT

Řezací rotory KUHN OPTICUT (OC) s patentovanými eliptickými prsty rotoru jsou navrženy pro neomezený vkládací výkon a vynikající kvalitu řezu.
OPTICUT 14
INTEGRAL ROTOR se systémem OPTICUT se 14 noži je navržen tak, aby vyrovnával řádek a přiváděl plodinu do lisu pro maximální průchodnost. Řezací systém OPTICUT se 14 noži poskytuje teoretickou délku řezu 70 mm. Každý jednotlivý nůž je pružinově chráněn proti poškození cizími předměty. S GROUP SELECTION (MODELY VB 3255 a VB 3285) si obsluha může vybrat, zda bude mít v provozu 0, 4, 7, 7 nebo 14 nožů.
OPTICUT 23
INTEGRAL ROTOR se systémem OPTICUT s 23 noži má výhody intenzivního řezání a mechanické ochrany. Systém OPTICUT s 23 noži poskytuje teoretickou délku řezu 70 mm. Každý jednotlivý nůž je pružinově chráněn proti poškození cizími předměty. S GROUP SELECTION (MODELY VB 3260 a VB 3290) si obsluha může vybrat, zda bude mít v provozu 0, 7, 11, 12 nebo 23 nožů.
GROUP SELECTION také vede ke snadné výměně nožů a lepšímu pohodlí řidiče.
Řezací rotory OC s eliptickými prsty rotoru

Konzistentní, pevné kulaté balíky

Progresivní hustota zvyšuje napětí, jak balík roste

PROGRESSIVE DENSITY

Systém PROGRESSIVE DENSITY zvyšuje hustotu balíku s tím, jak balík roste. Napínací rameno je vystaveno neustále se zvyšujícímu odporu dvou hydraulických válců a napínáku pružiny. Výsledkem je velmi pevný balík se středním jádrem – ani příliš měkký, ani příliš tvrdý. S pevnější vnější vrstvou budou balíky slámy tolerantnější k nepříznivým povětrnostním podmínkám, zatímco balíky senáže si zachovají svůj tvar pro lepší stohování a snadnější manipulaci.

PROGRESSIVE DENSITY PLUS

Lis řady VB 3200 může být vybaven systémem PROGRESSIVE DENSITY PLUS. Tento systém zvyšování tlaku pro napínací rameno pásu poskytuje o 10 % vyšší hustotu balíků v suchých plodinách.

Systém zvyšování tlaku PROGRESSIVE DENSITY PLUS zajišťuje o 10 % vyšší hustotu balíků.

Rychlá, dokonalá tvorba balíků

Konstrukce lisovací komory řady VB 3200 s 5 pásy a 3 válci zajišťuje rychlou a konzistentní tvorbu balíků bez ohledu na vkládání. Důmyslný systém čištění lisovací komory s několika čisticími válci a škrabkami vás udrží v chodu.

Lisovací komora VB 3200 obsahuje 5 pásů a 3 válce.

Bezpečná řešení vázání

Vázací řešení KUHN zaručují nejspolehlivější a nejbezpečnější vazbu.

Pevný tvar balíku

Jedním z posledních kroků při vytváření dokonalého balíku je vázání. Vázání balíku, aby byl chráněn před povětrnostními vlivy a před ztrátou tvaru, je jedním z nejdůležitějších kroků. Čím méně času je zapotřebí ke zavázání balíku, tím vyšší je výkon lisování. Řešení vázání KUHN zaručují nejspolehlivější a nejbezpečnější vázání na trhu.

Spolehlivý a uživatelsky přívětivý systém vázání sítí

Lisy VB jsou vybaveny osvědčeným a spolehlivým systémem vázání sítě s technologií aktivního napínání a systémem aktivního podávání sítě pro konstantní vysoké napětí sítě. Díky pohodlnému umístění sítě a přehlednému vedení sítě je instalace nové síťové role hračkou.

Technologie aktivního napínání a aktivní systém podávání sítě zajišťují konstantní vysoké napětí sítě.

Optimální odstranění vzduchu

Systém vázání sítě rozprostírá síť do rohů balíku, aby se zabránilo vzniku vzduchových kapes po zabalení balíku, což zachová kvalitu píce po delší dobu.

Systém vázání sítě zabraňuje vzniku vzduchových kapes a zajišťuje optimální kvalitu píce.

Konstantní napětí sítě

Síťové pojivo s technologií aktivního roztažení zajišťuje pevný tvar balíku s konstantním vysokým napětím sítě po celou dobu vázacího cyklu. Síť se přivádí do přední části lisovací komory, aby bylo zajištěno, že ji balík okamžitě odebere. Inovativní konstrukce společnosti KUKA udržuje konstantní napětí sítě během procesu vázání. Systém ovíjení sítě pracuje s nižší rychlostí, než je rychlost otáčení balíku, aby bylo možné síť konzistentně natáhnout až o 10 %, aniž by došlo k jejímu zlomení. Předem napnutá síť zajistí trvalý tvar a hustotu balíku.

Síťové pojivo s technologií aktivního roztažení zajišťuje pevný tvar balíku.

Vázání motouzem

Při použití systému dvojitého motouzového ramene se doba vázacího cyklu zkracuje na minimum. V cyklu vázání motouzu začínají oba motouzy na okraji balíku a překrývají se, než se přesunou do středu balíku. Uprostřed balíku se opět překrývají. Tím je zajištěno, že provázky jsou pevné a že na nich nejsou žádné volné konce. V případě potřeby mohou být lisy řady VB 3200 vybaveny kombinací motouzu a síťě.

Díky systému dvojitého motouzového ramene se doba cyklu vázání zkracuje na minimum.

Vybavení

SKLÁPĚCÍ PODLAHA

Technologie DROPFLOOR

Podlahu s noži lze v případě zablokování rotoru hydraulicky spustit z pohodlí traktoru. Po odstranění ucpané hmoty lze podlahu snadno vrátit zpět do pracovní polohy. K dispozici standardně u všech modelů VB 3260-3290 a VB 3255-3285 OC14. Volitelně pro VB 3255-3285 OPTIFEED.

ODPOJENÍ ROTORU

Odpojení rotoru

Pohon rotoru můžete ručně odpojit od pohonu lisovací komory, pokud vysunutí podlahy nestačí. Obsluha tak může balík svázat a vysunout z komory. Jak odpojení rotoru, tak technologie DROPDLOOR zajišťují rychlou reakci v případě zablokování a umožňují vám rychle pokračovat v lisování.

VYHAZOVAČ BALÍKŮ

Vyhazovač balíků

Vyhazovač balíků zajišťuje bezpečné vykládání balíků. Zabraňuje uvíznutí balíku pod zadními dveřmi a zajišťuje hladké a šetrné vyhazování balíků.

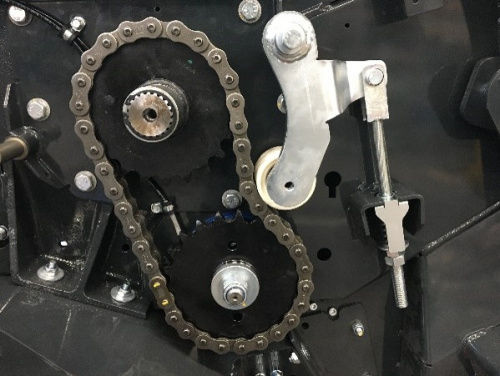

DRUHÝ HNACÍ VÁLEC

Druhý hnací válec

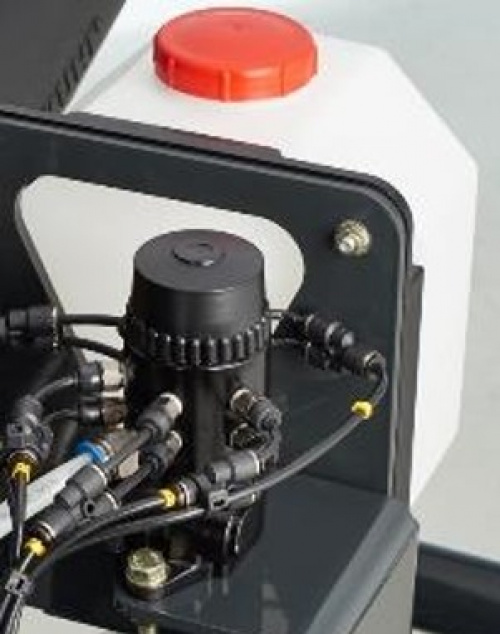

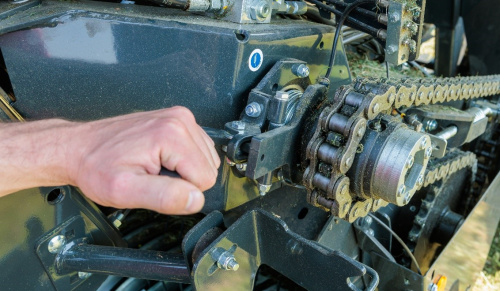

MAZÁNÍ ŘETĚZU

Systém mazání řetězu

Centrální mazání řetězu s manuálním nastavením.

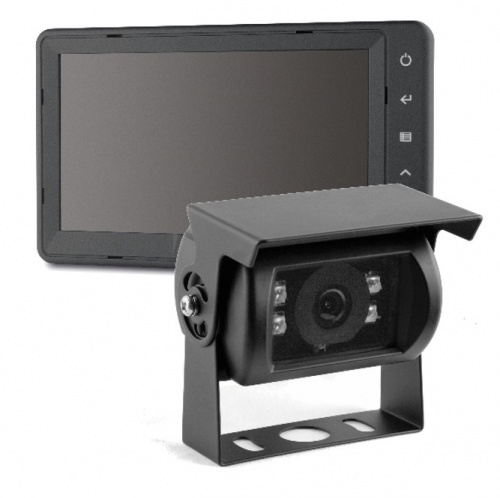

KAMERA

Optimální viditelnost a bezpečnost

Řada VB může být vybavena kamerovým systémem KUHN, který zajišťuje optimální viditelnost a bezpečnost kolem stroje. K dispozici jsou dvě sady, jedna je kompatibilní s terminály CCI 800 a 1200, druhá se skládá ze samostatného monitoru a kamery.

ISOBUS

komatibilita ISOBUS

Standardně vybaven konektorem ISOBUS pro ovládání stroje pomocí terminálu traktoru.

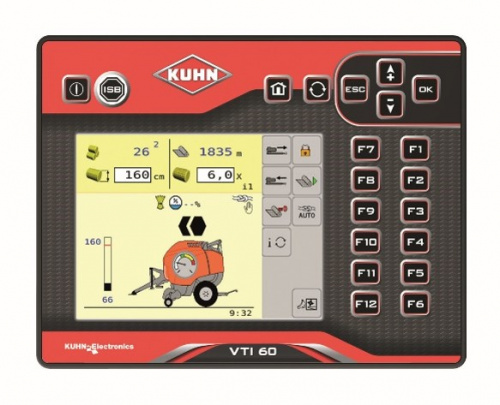

VTI 60

Terminál VTI 60 ISOBUS má displej s úhlopříčkou 5,7"/14,5 cm. Jeho 12 podsvícených tlačítek umožňuje rychlé ovládání funkcí stroje. Barevný dotykový displej usnadňuje zadávání parametrů a přístup k různým funkcím.

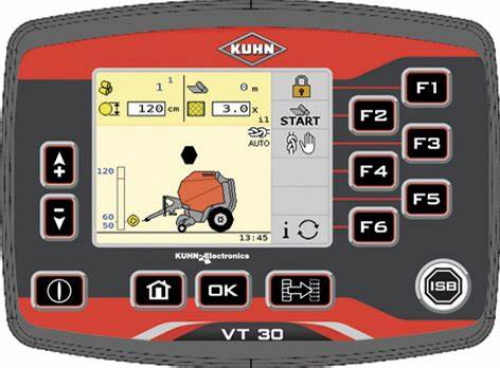

VT 30

Monitor VT 30 řídí proces lisování a vázání z kabiny traktoru. Barevný displej s úhlopříčkou 3,5" nabízí optimální uživatelské rozhraní pro snadné ovládání. VT 30 je vybaven dotykovým displejem a softwarovými tlačítky pro intuitivní ovládání za všech okolností. K traktoru se připojuje pomocí 3pinového konektoru. K dispozici jako standard pro VB 3255-3285, volitelně pro VB 3260-3290.

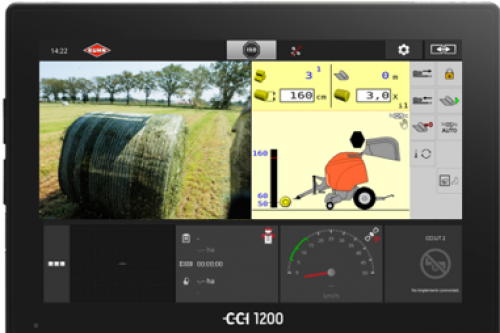

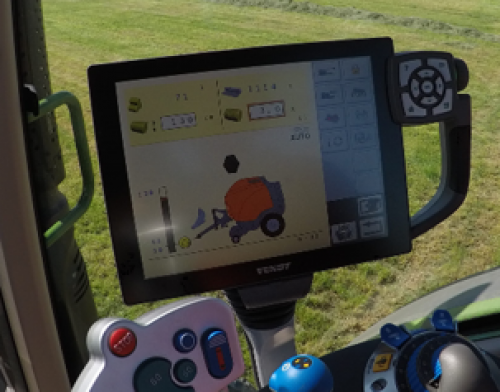

CCI 800/1200

Terminály CCI jsou našimi nejmodernějšími ISOBUS terminály s displejem 8" a 12". Díky režimu rozdělené obrazovky je CCI 1200 schopen zobrazovat další aplikace nebo stroje. Terminály také podporují připojení joysticku a kamery. Nabízí širokou kompatibilitu s aplikacemi CCi a může být vaší vstupní branou do světa precizního zemědělství.
