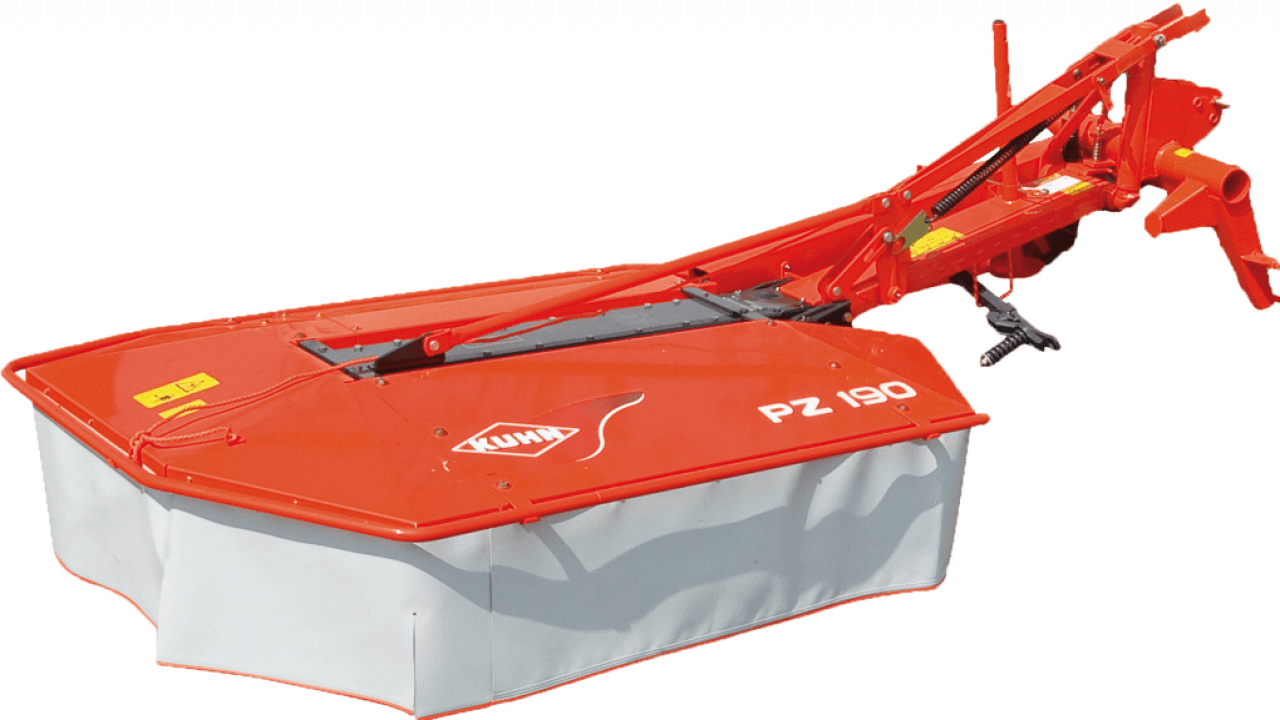

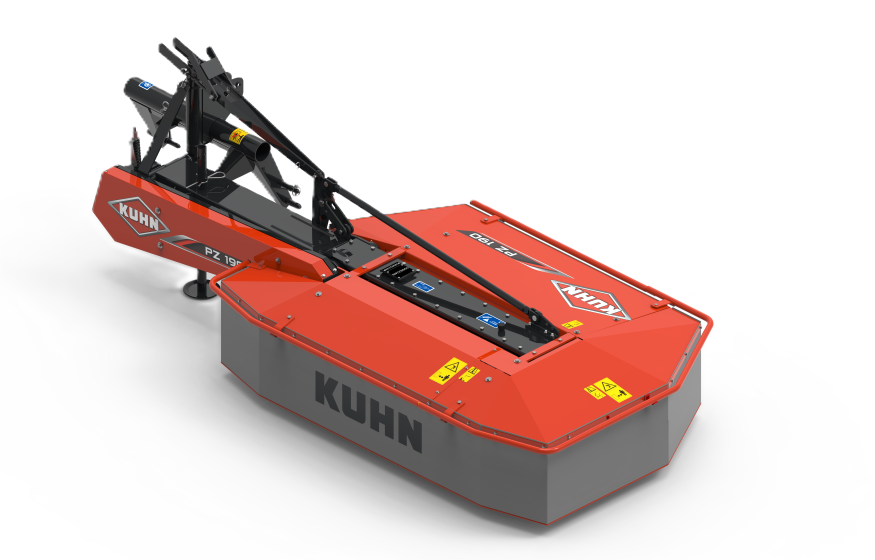

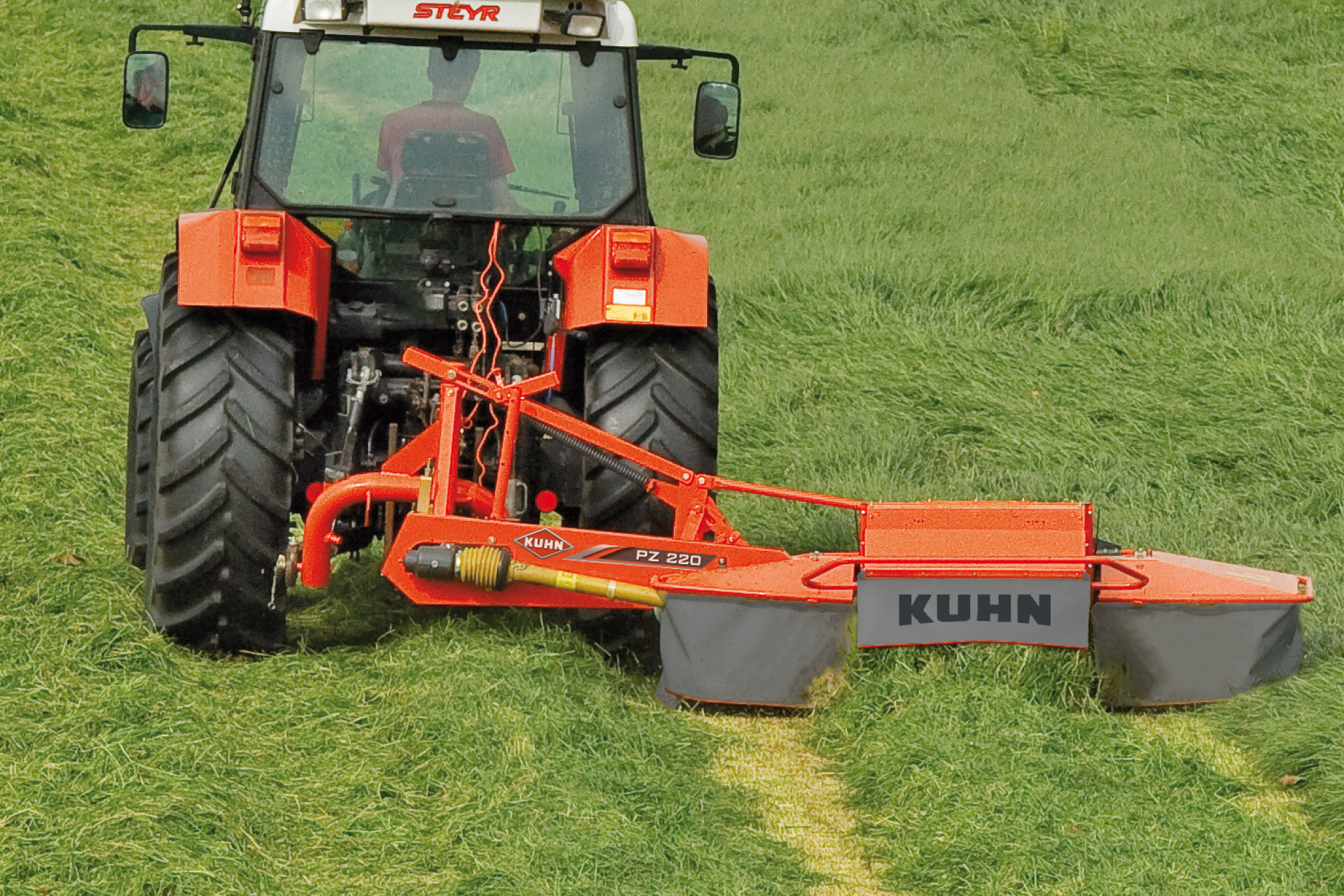

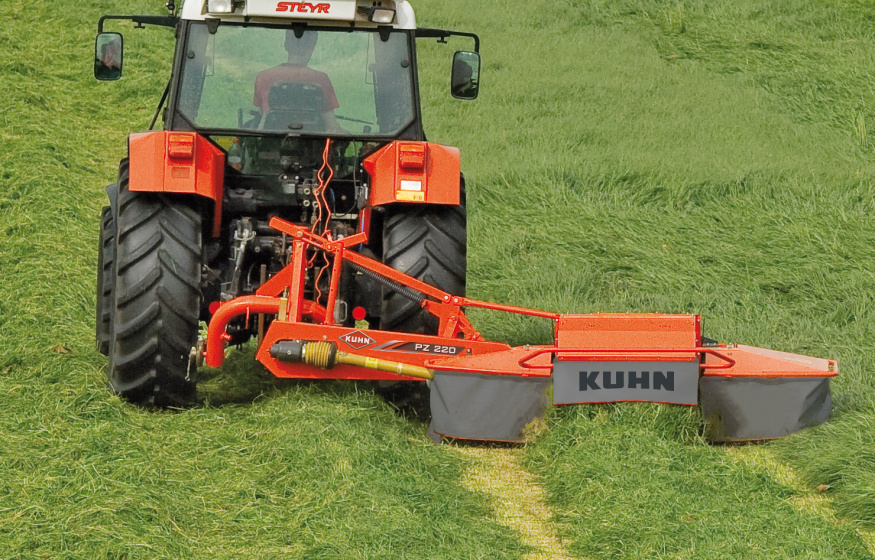

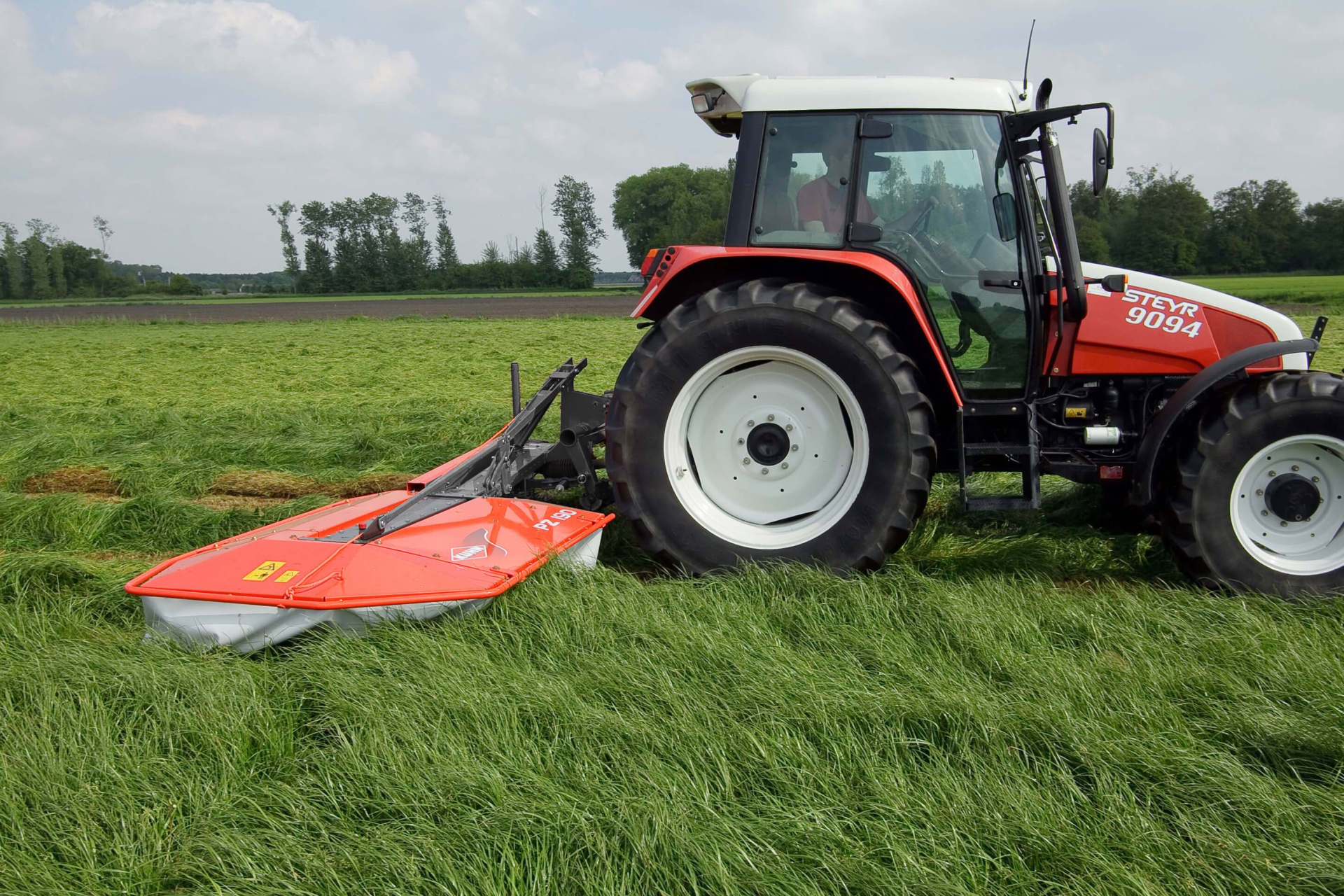

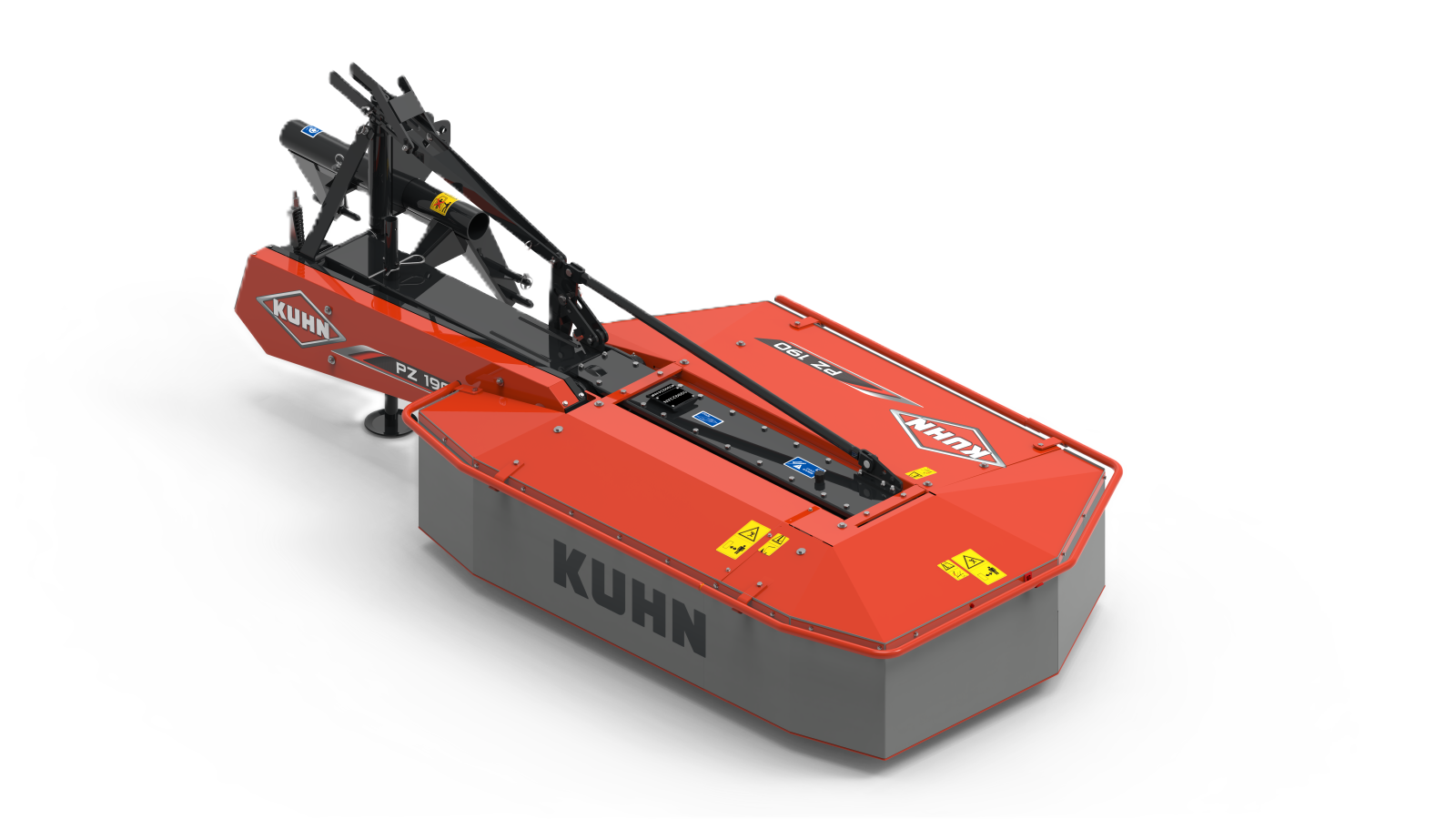

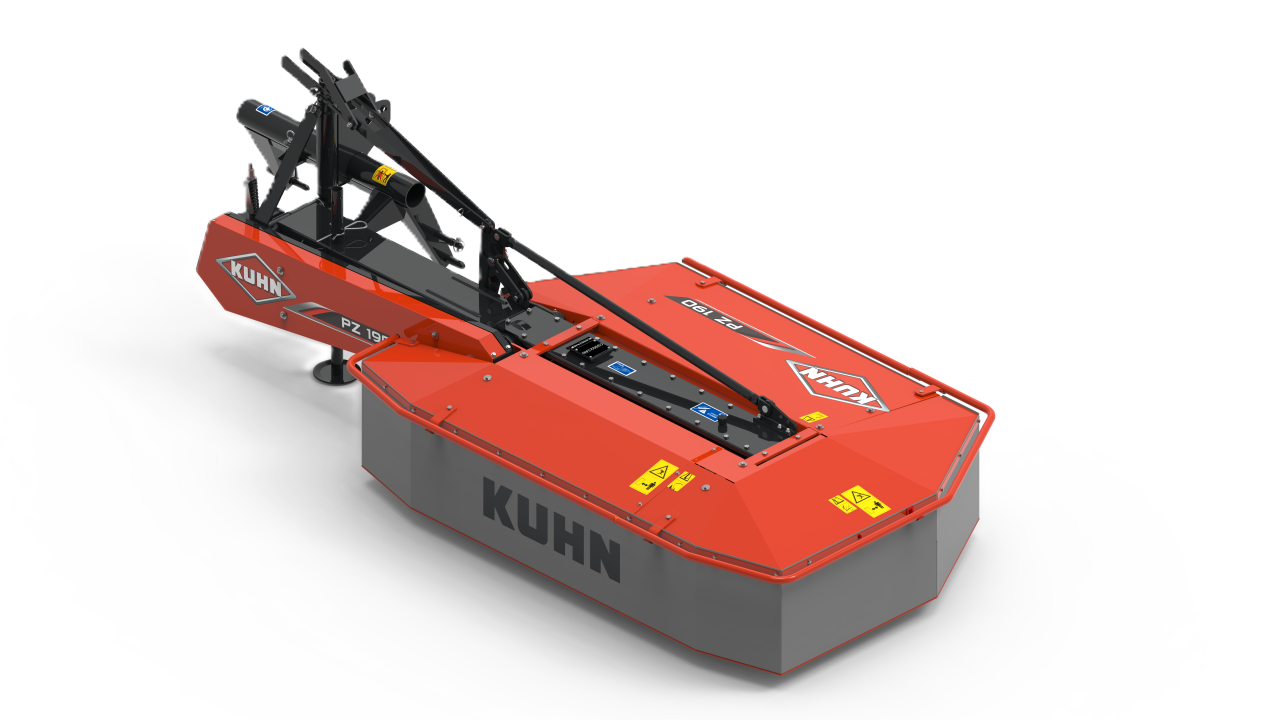

PZ 170 – 190 – 220

U těchto třech modelů bubnových žacích strojů PZ 170, PZ 190 a PZ 220 Vám společnost KUHN poskytuje nejmodernější technologie s pracovním záběrem až 2,10 m. Tyto modely jsou především vhodné pro malé a střední farmy, a vyznačují se dlouhou životností a jednoduchým a bezpečným ovládáním. Model PZ 220 lze vybavit kondicionérem, který lze odstranit bez použití nářadí díky speciální konstrukci s praktickým rychloupínacím mechanismem.

Zploštěné bubny na bocích

Tok sklízeného materiálu je u kulatých bubnů omezen. Proto společnost KUHN používá bubny se dvěma zploštělými stranami, které dostatečně odvádí sečený materiál bez toho, aby docházelo k zablokování. Tok materiálu vždy ovlivňuje i kvalitu řezu. Proto společnost KUHN ještě používá na zploštělých bocích bubnů odmítací plechy pro zajištění optimálního toku sklízeného materiálu.



Boční odmítací plech na zploštělé straně bubnu



Plynulé nastavení výšky

Díky plynulému nastavení výšky sečení na horní straně stroje lze snadno a bezpečně nastavit optimální výšku sečení. Nastavení je jednoduché a rychlé, tak se můžete snadno přizpůsobit aktuálním podmínkám sklizně. Rozsah nastavení pracovní výšky u řady PZ 1021 F je 45mm.

Nastavení výšky sečení



Volně se otáčející splazy bubnů

Volně se otáčející splazy bubnů mají velkou výhodu. Při sečení na nerovném terénu se spodek bubnu volně otáčí po zemi, aniž by klouzal. To chrání trávník proti poškození a zároveň snižuje požadovaný příkon. Pozitivní vliv má volné otáčení i na znečištění píce, zejména pak na rašelinitých pozemcích.

Volně se otáčející spodní strana bubnů



Rychlá výměna nožů

Držák nože je pomocí nástroje pro výměnu stlačen dolů a dojde tak ke snadné výměně. Jedná se o systém jednoduché a rychlé výměny nožů, který není náchylný na znečištění.

Snadná výměna nožů



Perfektní formování řádků

Osvědčená konstrukce s různými velikostmi bubnů má pro čelní žací stroj mnoho výhod: čisté řádky, menší znečištění sklízené píce, dokonalé kopírovaní terénu a vysoká výkonnost s nízkými požadavky na příkon.

Uspořádání bubnů navíc snižuje spotřebu paliva. Oba modely jsou standardně vybaveny shazovacími disky. Na přání je k dispozici další pár shazovacích disků pro dokonalé ukládání píce do řádku pro následnou sklizeň.

Uspořádání bubnů



Odlehčení pomocí pružiny

Standardně jsou žací stroje vybaveny pružinami, které přenášejí část jejich váhy na traktor a docházelo tak ke správnému kopírování terénu.

Odlehčovací pružina



Nárazová pojistka

V případě nárazu na překážku se aktivuje nárazová pojistka, která se rozepne, aby se žací jednotka mohla vyklonit dozadu pro absorbování nárazu. Pro opětovné zapnutí nárazové pojistky stačí s traktorem couvnout, aby nárazová pojistka zapadla do správné polohy.

Nárazová pojistka



Snadné připojení

Modely PZ 170, 19 a 220 lze snadno připojit pomocí čepů za jakýkoli traktor kat. 1 a 2. Pro traktory se širokými koly nebo velkým rozhodem kol nabízí společnost KUHN speciální adaptér pro připojení.

Adaptér pro připojení traktorů se širokými koly

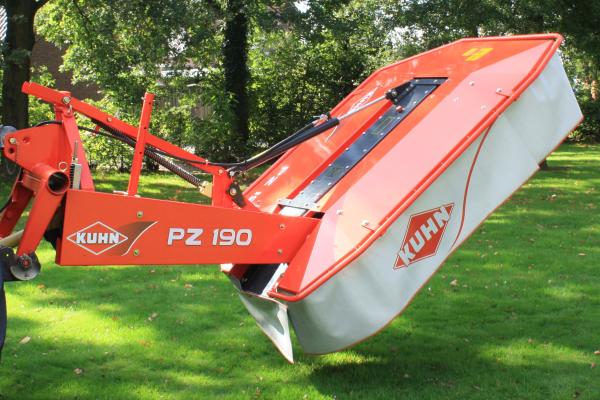

Pracovní a transportní poloha

Bubnové žací stroje PZ lze snadno sklopit do přepravní polohy ze sedadla řidiče. Jako volitelné příslušenství lze tyto stroje vybavit hydraulickým válcem pro sklápění.

Sklápění pomocí hydraulického válce



Kondicionér

Model PZ 220 lze vybavit kondicionérem s nylonovými prsty. Tento kondicionérem vyniká svým jednoduchým připojením na žací stroj bez použití nářadí díky speciálnímu rychloupínacímu systému. Kondicionér je jištěn mechanicky pomocí střižných šroubů.

Model PZ 220 s kondicionérem



Technická data

Typ	PZ 170	PZ 190	PZ 220
Pracovní záběr (m)	1,65	1,85	2,10
Počet bubnů	2
Počet nožů	6		8
Kopírování	Pružinami
Jištění	Mechanická nárazová pojistka
Průměrná šířka řádku (m)	0,70	0,80	0,90
Otáčky vývodové hřídele (min-1)	540
Pohon bubnů	Řemeny
Transportní pozice	Mechanické skládání vodorovně dozadu
Závěs	Kat. 1 a 2
Min. výkon na vývodové hřídeli (kW/hp)	20 (27)	25 (34)	30 (41)
Hmotnost (kg)	335 - 385	415 - 465	500 - 550
