Princip fungování pásových shrnovačů
Píce je zvedána sběrači a poté šetrně ukládána na pásy, aniž by docházelo ke ztrátám drobných lístků nebo znečištění kamením a hlínou. Výsledkem je krmivo s vysokou nutriční hodnotou, které podporuje zdraví zvířat a zároveň zvyšuje ziskovost podniku.

Modelová řada MERGE MAXX
Pásové shrnovače KUHN jsou dostupné ve čtyřech provedeních:

MERGE MAXX 762 a MERGE MAXX 952 (standardní modely),
MERGE MAXX 952 ISOBUS a MERGE MAXX 1092 ISOBUS (modely s ISOBUS pro ještě vyšší komfort a funkčnost).

Univerzální řešení pro každý provoz
Díky nastavitelným šířkám sběrače od 5,50 m do 10,95 m zvládnou shrnout až 20–30 metrů píce. Pásové shrnovače vytvářejí rovnoměrné a čisté řádky, takže následující sklízecí stroje mohou pracovat rychleji a efektivněji než při použití konvenčních systémů.

Maximální flexibilita
MERGE MAXX nabízí široké možnosti řádkování a je schopný pracovat s jakýmkoliv druhem píce – od lehké po těžkou, hustou i řídkou, krátkou i dlouhou. Hodí se pro ornou půdu, trvalé louky, slámu, seno i celé plodiny.
Obzvlášť doporučený je při sklizni jemných pícnin, například vojtěšky nebo jetelovin, protože zachovává jejich plnou nutriční hodnotu.

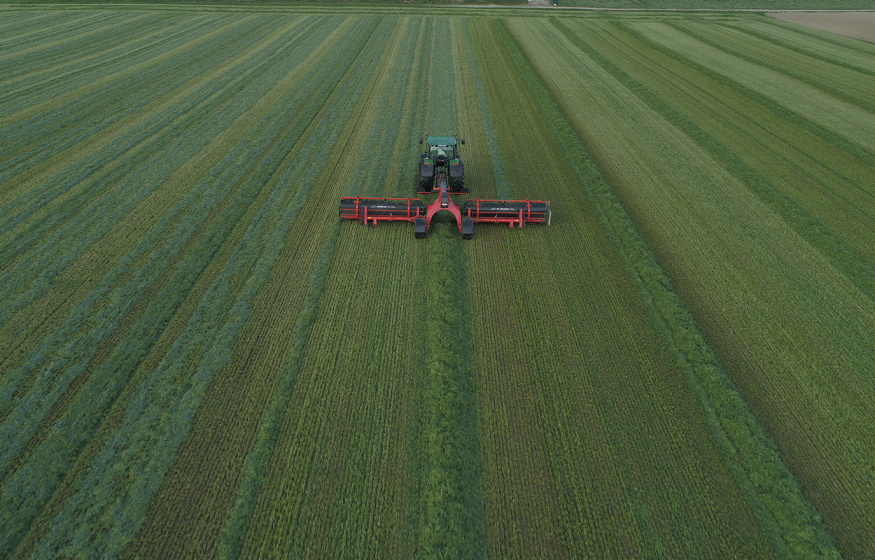

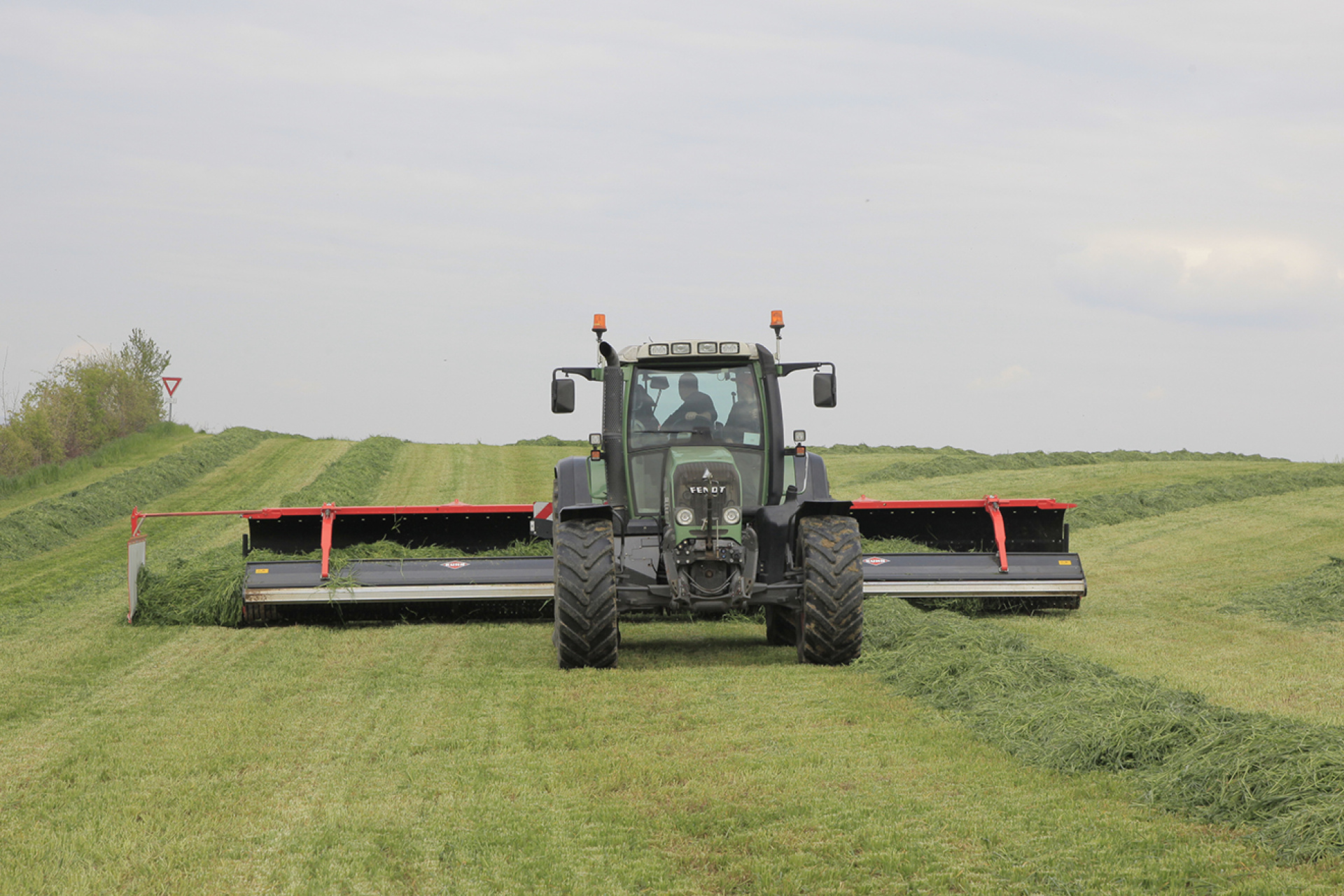

MERGE MAXX 950 v práci

Benefity

Ideálně tvarované řádky Vysoce univerzální Jednoduché a uživatelsky přívětivé

Ideálně tvarované řádky

Řidič zvyšuje produktivitu díky rovnoměrným zakládkám vytvořeným systémem MERGE MAXX

Zvýšený pracovní výko

Váš sklizený materiál může pracovat vyšší rychlostí, když jsou zakládky pravidelné. Při konstantních rychlostech jsou řidiči méně vystaveni těmto situacím:

Žádné zpomalení při husté píci.

Žádné zrychlení při řídké píci.

Mohou se soustředit na to, co je důležité, místo toho, aby se museli starat o rychlost.
S pásovým spojovacím systémem MERGE MAXX 950 také snížíte špičky v provozním namáhání sklízecích strojů. Uživatelé MERGE MAXX 950 potvrzují zvýšení pracovní rychlosti o 2 až 3 km/h! I vy můžete zlepšit celkovou produktivitu.
Méně zeminy a kamenů v řádku snižuje opotřebení vtokového systému řezačky a provozní náklady.

Sběrací ústrojí a systém WINDGUARD – optimální tok píce
Píce je nejprve zvednuta sběračem a následně plynule naváděna systémem WINDGUARD, který zajišťuje rovnoměrný a šetrný přenos na dopravní pásy.

Sběrací ústrojí
Skládá se z pěti vačkově vedených ramen prstů. V kombinaci s navijákem WINDGUARD zajišťují účinné nasávání, zdvih a plynulý přenos hmoty. Vodicí deska a válec navíc optimalizují tok krmiva, takže výsledkem je rovnoměrný, vzdušný řádek s minimálními ztrátami.

Rychlost otáčení sběrače je nastavitelná:

u modelů bez ISOBUS se nastavuje mechanicky,
u modelů s ISOBUS pohodlně z kabiny přes terminál nebo joystick.

Při sklizni jemných pícnin je možné průtok snížit, aby nedocházelo ke ztrátám listů a byla zachována nutriční hodnota píce.

Systém WINDGUARD
Je plně nastavitelný podle množství sklízeného materiálu. Zajišťuje hladký a rovnoměrný tok na pás, což je klíčové pro tvorbu pravidelných, nadýchaných řádků bez zákrutů.

U modelů bez ISOBUS je nastavení manuální (volitelně hydraulické).
U modelů s ISOBUS se provádí přímo z terminálu nebo joysticku.

Dopravní pásy
Široké pásy přenášejí hmotu na požadovanou stranu. Jejich rychlost lze regulovat podle potřeby – a tím přizpůsobit velikost i tvar řádku následným sklízecím strojům.

U verzí bez ISOBUS se nastavuje průtokem oleje přímo na čerpadlech,
u verzí s ISOBUS pohodlně z kabiny přes terminál nebo joystick.

Příkladné kopírování terénu pro špičkový sběr píce
Pod každou sběrací jednotkou jsou umístěny dvě velké, kloubově uložené a výškově nastavitelné ližiny, které dokonale kopírují povrch pozemku a vedou stroj. Díky nim je zajištěno optimální rozložení hmotnosti na půdu – méně než 90 kg na jednotku.

U modelů bez ISOBUS je odlehčení hmotnosti každé sběrací jednotky řešeno čtyřmi silnými, ručně nastavitelnými pružinami. U modelů ISOBUS se odlehčení provádí hydraulicky na obou stranách současně a lze jej nastavovat přímo z terminálu.

Každá sběrací jednotka má navíc velký úhel natočení ±10° a vertikální zdvih 50 cm, což zajišťuje vynikající přizpůsobení terénu a maximálně čistý sběr krmiva.

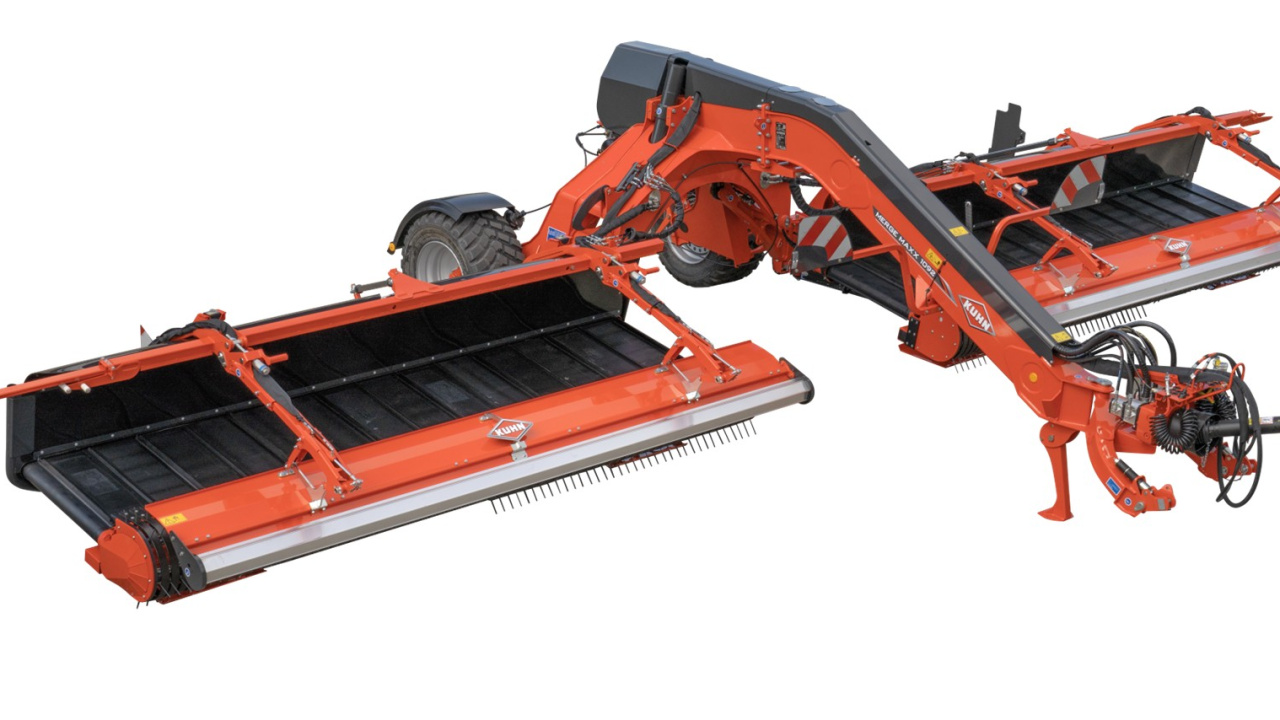

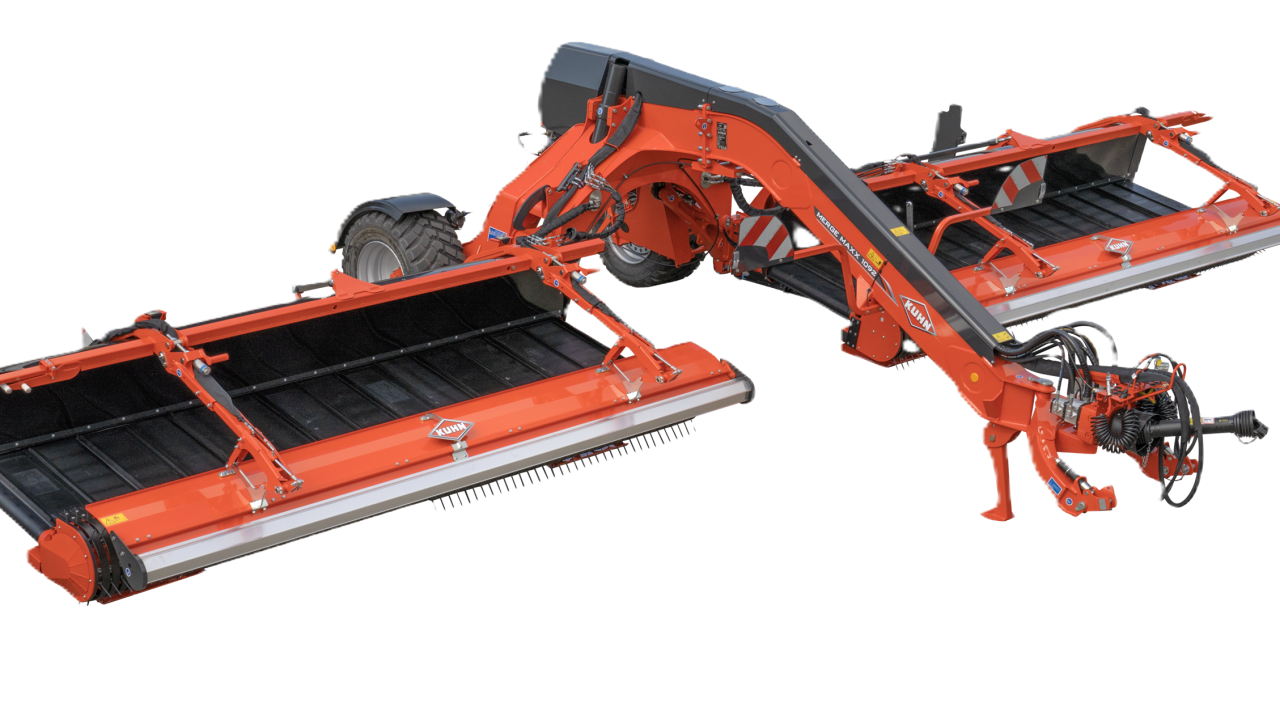

Pásové spoje MERGE MAXX 762 - 952 - 1092 dokonale kopírují obrysy terénu.

Všestrannost, kterou očekáváte!

Výběr kontrolboxu pro široký rozsah zakládání

Univerzální formování řádků

Díky mnoha možnostem práce s pícninou nabízí MERGE MAXX konfiguraci, která vyhoví každému provozu.

V režimu centrálního formování řádků je šířka řádku nastavitelná až do 2,20 m, což umožňuje optimální přizpůsobení aktuálním podmínkám a sklízecím strojům.

V režimu bočního formování řádků lze kombinovat více šířek sběrače – vpravo nebo vlevo.
Při otáčení řádků nebo při tvorbě noční zakládky může obsluha formovat i dva samostatné řádky.

Změna konfigurace se provádí podle modelu.

U strojů MERGE MAXX 762 a 952 umožňuje ovládací skříňka KMM01 pohodlně řídit směr otáčení pásu, jednotlivé režimy zvedání a skládání či rozkládání.
U modelů ISOBUS (MERGE MAXX 952 a 1092) je přepínání mezi konfiguracemi rychlé a intuitivní přímo z terminálu ISOBUS. Lze tak ovládat směr formování řádků, chod pásů, polohu pracovních jednotek nebo přepravní režim.

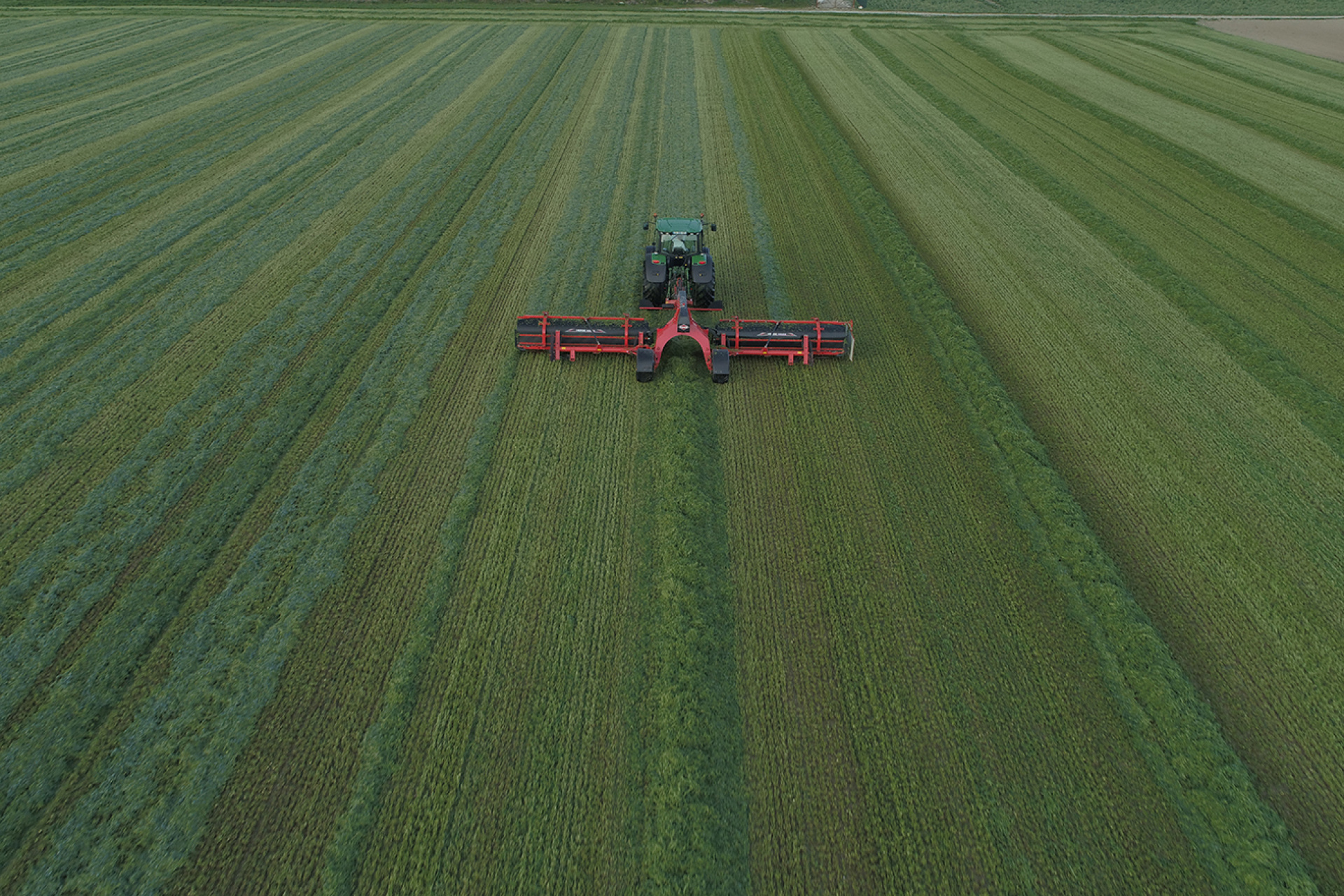

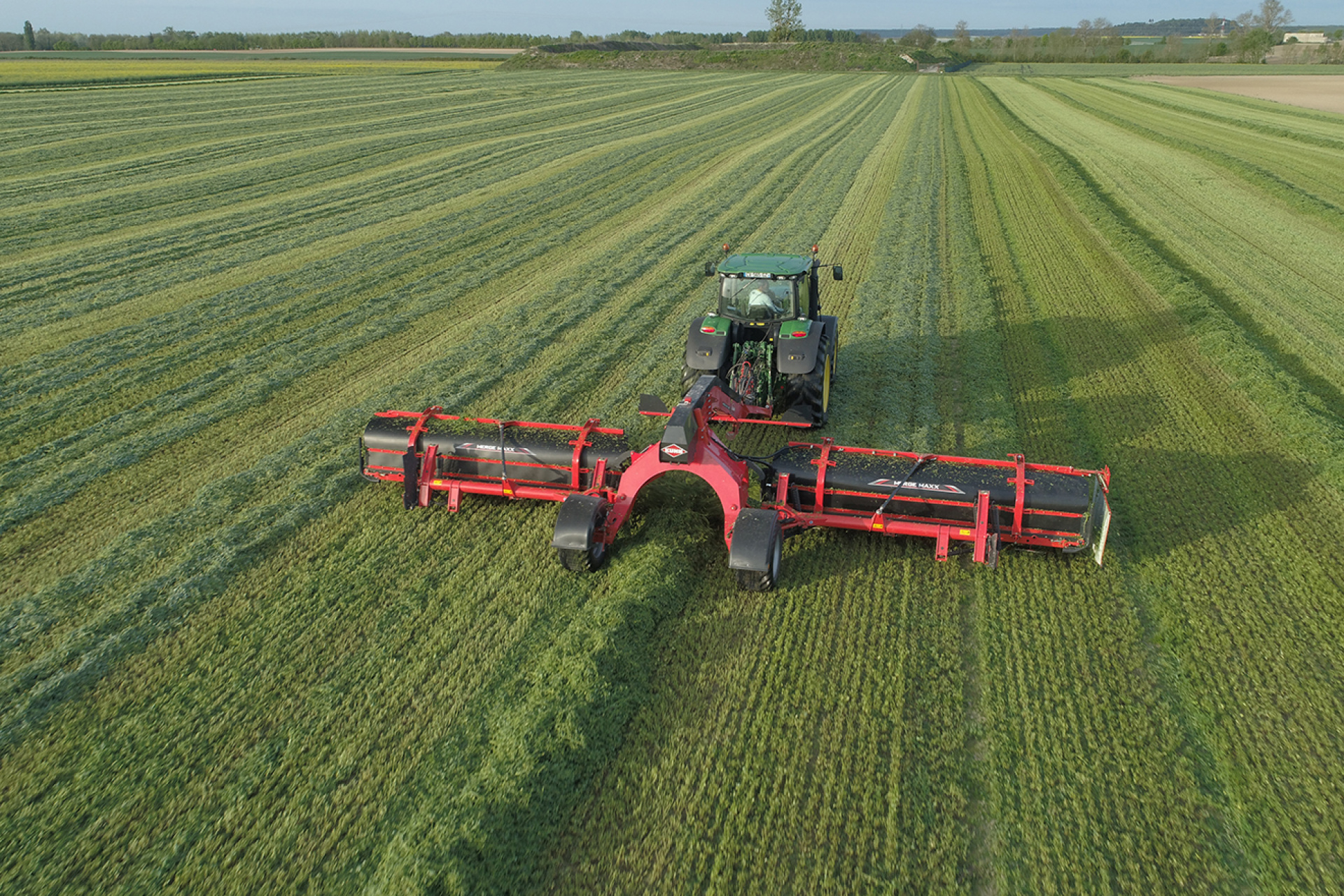

Centrální formování řádku
Dvě krajní sběrací jednotky dopravují píci směrem ke středu stroje, čímž vzniká centrální řádek o záběru 8 až 10 metrů.

Tento režim je ideální pro:

sběr porostu v celé pracovní šířce,
obrácenou píci,
řádky vytvořené trojicí žacích lišt,
sesbírání dvou řádků slámy za sklízecí mlátičkou s šířkou řezu až 8,50 m.

Šířku výsledného řádku lze flexibilně přizpůsobit konkrétnímu sběracímu ústrojí, a to podle nastavené vzdálenosti mezi oběma jednotkami.

Distanční jednotky z MERGE MAXX nabízejí možnost vytvoření středové zakládky.

Komplexní práce s těžkými nebo objemnými krmivy
Při sklizni těžkých nebo objemných krmiv může být jediný řádek příliš mohutný a negativně ovlivňovat následnou práci sklízecích strojů. Proto je vhodné upravit konfiguraci stroje:

Kombinace centrálního a bočního ukládání – píce je ukládána směrem ke středu a zároveň na jednu stranu (vpravo nebo vlevo). Tato varianta je ideální například pro současné spojování dvou řádků slámy. (viz Obrázek 1)
Centrální ukládání s následným bočním spojením – stávající řádek je doplněn o píci ukládanou do středu a následně seskupen s bočním řádkem při dalším průjezdu. Takto vzniklá zakládka odpovídá přibližně 6–7 metrům píce. (viz Obrázek 2)

Boční řádek
Když jsou sběrací jednotky umístěny vedle sebe a pásy se otáčejí ve stejném směru, vzniká jedna řádek o délce přibližně 7,5 metru, umístěný buď vpravo, nebo vlevo.
Tento režim je vhodný pro:

sběr celozáběrového porostu,
obracené obilí,
vytváření menších řádků. (viz Obrázek 1)

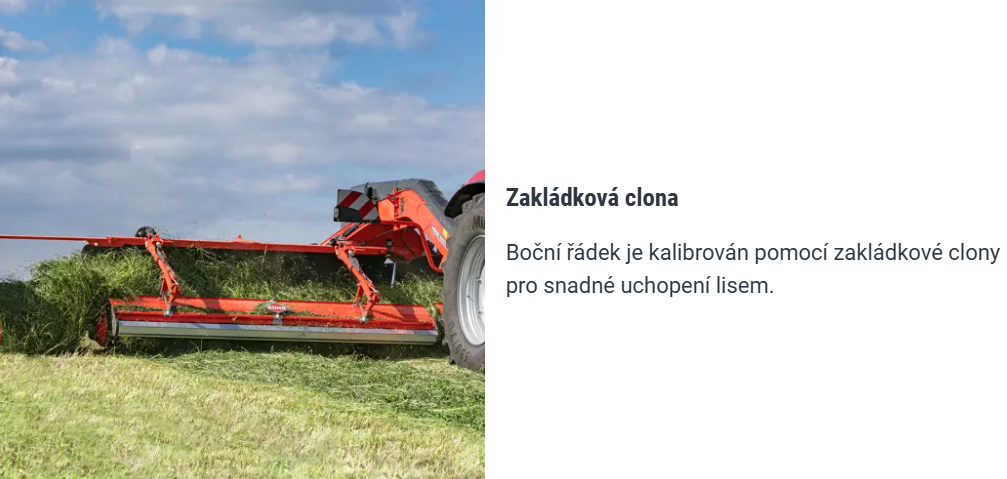

Volitelně lze použít zakládací clonu, která umožňuje přesně kalibrovat šířku zakládky. Clonu lze kdykoli upravit nebo zcela sklopit podle potřeby.

Pokud jsou sběrací jednotky od sebe vzdáleny, dodávka píce probíhá na obou stranách, což umožňuje efektivní převracení řádku. (viz Obrázek 2)

Boční vykladače ideální pro obracení zakládek a vychystávání píce.

20 až 30 metrů krmiva
Kombinace různých konfigurací pásových slučovačů umožňuje efektivní seskupování velkých šířek krmiva. To je obzvlášť užitečné při sklizni menších objemů, protože umožňuje optimalizovat zatížení sklízecí techniky a snížit zbytečné přejezdy po poli.

Při sklizni nahoru a dolů se sběracími jednotkami seskupenými a pásy otáčejícími se ve stejném směru je krmivo dodáváno buď vpravo, nebo vlevo. Dvojitá zakládka může být umístěna buď vedle sebe, nebo na sebe, pokud je sběrač úzký. (viz Obrázek 1)

Pro maximální efekt lze kombinovat boční a centrální dodávku a vytvořit zakládku o délce 20 až 30 metrů:

První průjezd: sběrače těsně u sebe pro zakládku vpravo. (A)
Druhý průjezd zpět: sběrače opět těsně u sebe pro zakládku vpravo. (B)
Závěrečný průjezd: kombinace řádků do centrální zakládky. (C) (viz Obrázek 2)

Dodávky do řádků, které se přizpůsobují seskupení krmiv s velkou šířkou.

Evoluce pro vyšší výkon

Komfort obsluhy díky ovládání přes terminál ISOBUS.

Kompatibilita s ISOBUS pro snadnější ovládání
Vstupte do nové éry komfortu s ovládáním ISOBUS na modelech MERGE MAXX 952 a MERGE MAXX 1092. Slučování lze plně ovládat přímo z kabiny pomocí terminálu ISOBUS nebo joysticku AUX-N. Uživatelské rozhraní bylo navrženo tak, aby bylo intuitivní a snadno srozumitelné, což zajišťuje rychlou a jednoduchou manipulaci se strojem.

Díky ISOBUS lze pásové slučovače MERGE MAXX rychle a flexibilně přizpůsobit konkrétním potřebám a sklizňovým podmínkám. Mezi ovladatelné funkce patří například:

pracovní výška sběrací jednotky,
individuální zdvih jednotlivých sběrací jednotek,
směr otáčení pásu,
typ a konfigurace zakládky,
nastavení zavěšení jednotek,
poloha desky WINDGUARD,
funkce sběrače a mnoho dalších.

Tento systém maximalizuje komfort obsluhy, zjednodušuje provoz a zvyšuje efektivitu sklizně.

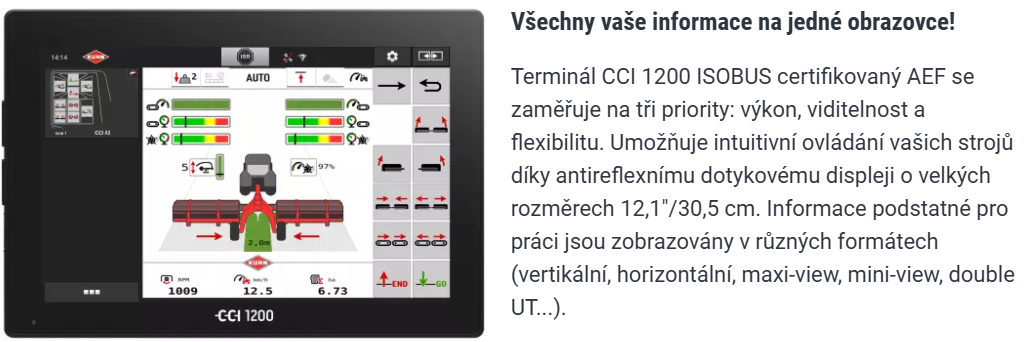

Indikátory na pracovní obrazovce pro optimalizaci výkonu
Moderní farmy čelí náročným podmínkám, které vyžadují maximální využití výkonu stroje pro dosažení optimální efektivity a ziskovosti.

Pracovní obrazovka terminálu poskytuje obsluze přehled o klíčových parametrech, jako je rychlost a tlak dopravníků a sběračů. Díky tomu lze stroj rychle přizpůsobit aktuálním pracovním podmínkám a zajistit plynulý a efektivní přenos krmiva.

Pro snadné a konzistentní ovládání lze uložit až tři pracovní režimy, čímž se minimalizuje potřeba neustálého přepínání mezi jednotlivými grafy. Navíc je k dispozici pět úrovní nastavení tlaku sběračů na půdu, což umožňuje zachovat půdní kryt a minimalizovat poškození terénu za všech podmínek.

Tento systém zajišťuje rovnoměrné, konzistentní řádky krmiva a optimalizuje celkový pracovní výkon stroje.

Indikátory rychlosti a tlaku pro klidnou práci .
