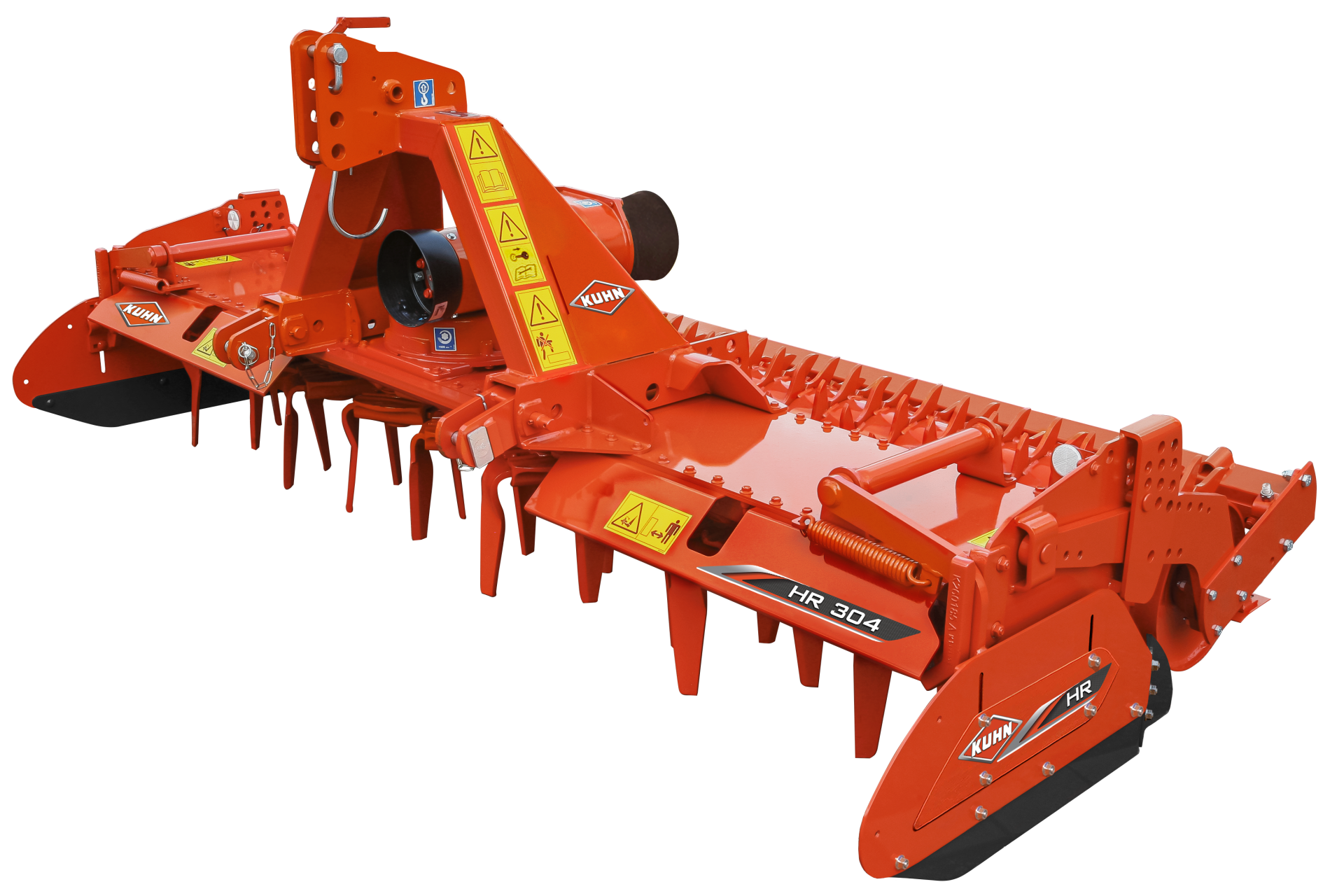

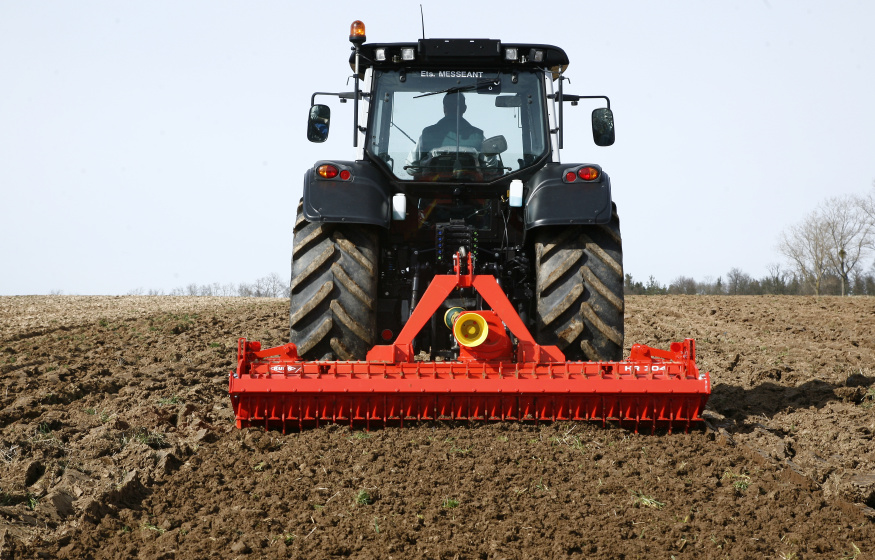

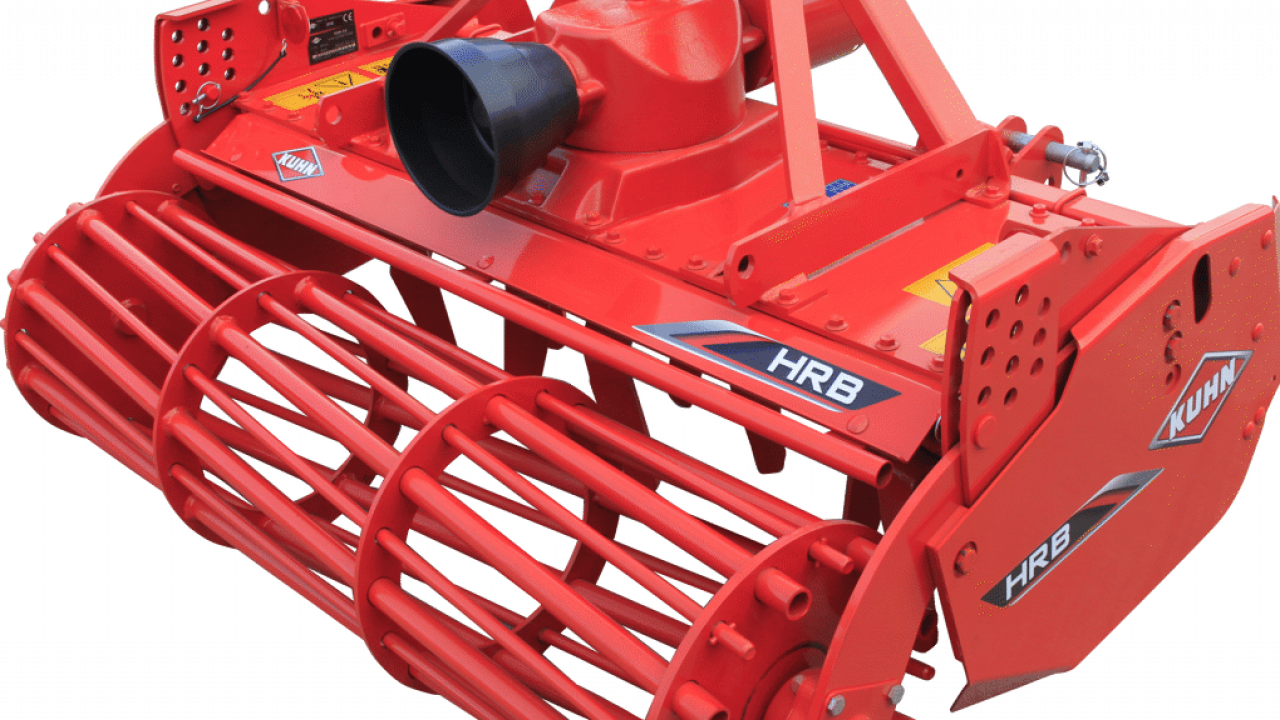

Rotační brány KUHN HRB
- Kompaktní modely HRB 122–152–182–202
- Výkonnější modely HRB 102–103
- Robustní konstrukce a spolehlivý pohon
- Přesná příprava seťového lůžka
- Široká nabídka válců a výbavy

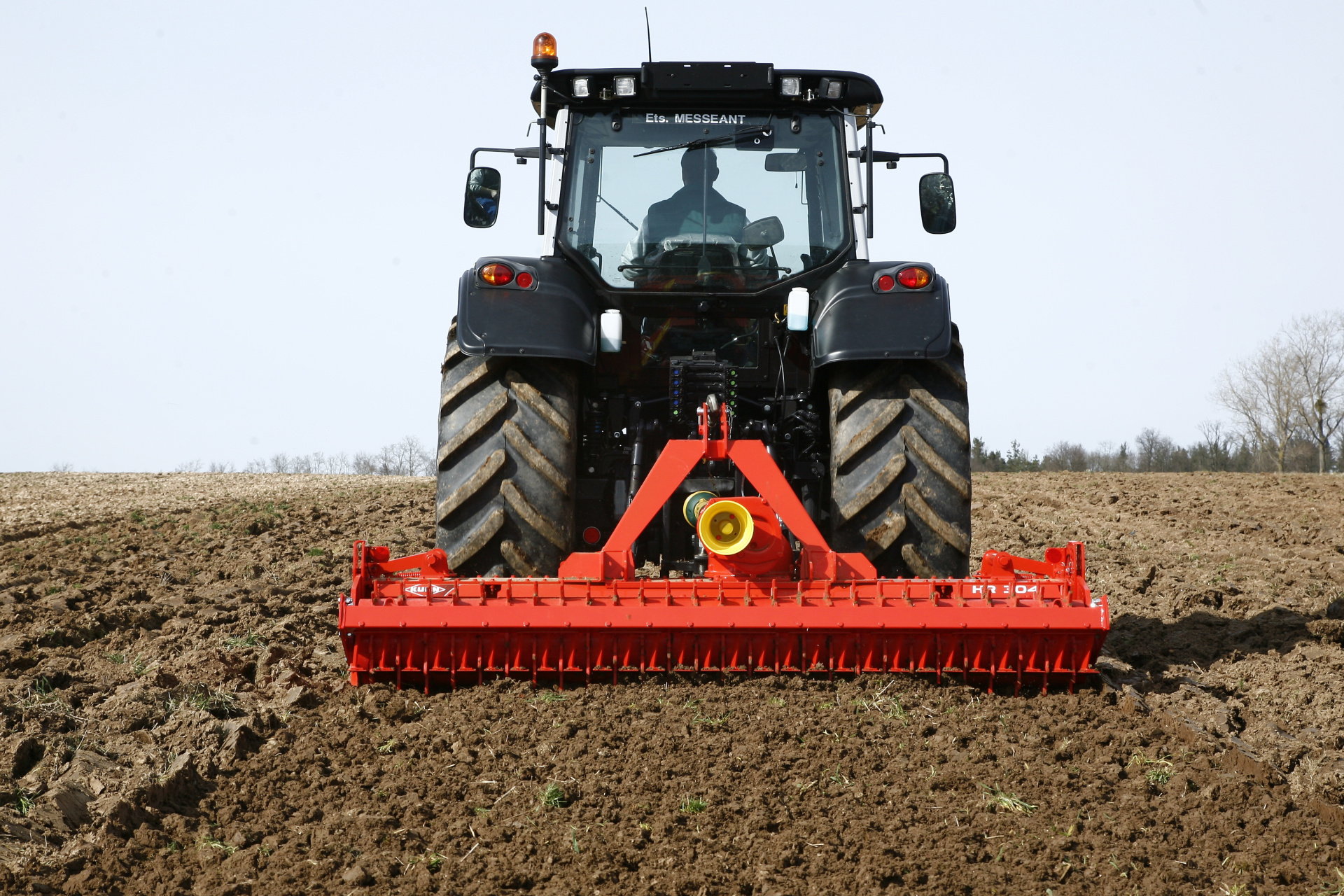

Kvalitní příprava půdy za všech podmínek. Rotační brány KUHN HRB jsou navrženy pro přesné zpracování půdy, rovnoměrné vytvoření seťového lůžka a spolehlivý provoz v různých pracovních podmínkách. Díky robustní konstrukci, vysoké odolnosti a širokým možnostem výbavy představují univerzální řešení pro menší pozemky, speciální plodiny i běžnou předseťovou přípravu.
Kompaktní modely HRB 122, 152, 182 a 202 jsou ideální pro práci ve vinicích, sadech, zahradnictvích a na menších pozemcích. Využití najdou při mechanickém odplevelování mezi řádky, zapravení rostlinných zbytků do půdy i při zlepšování půdní struktury. Díky pracovním záběrům od 1,20 do 2,10 m a použití s traktory do 80 koní nabízejí vysokou obratnost a snadnou manipulaci i v omezeném prostoru.
Pro širší nasazení jsou určeny modely řad HRB 102 a HRB 103, které navazují na osvědčenou konstrukci rotačních bran KUHN. Jsou vhodné pro samostatnou práci i agregaci se secím strojem, kde pomáhají vytvořit optimálně připravené seťové lůžko pro rovnoměrné vzcházení a správný vývoj kořenového systému. Přesné uložení držáků hrotů, možnost nastavení pracovní hloubky a široká nabídka válců umožňují přizpůsobit stroj konkrétním půdním podmínkám.
Robustní pohon rotorů, odolné převodové ústrojí a bezúdržbová ložiska přispívají k dlouhé životnosti a nízkým provozním nákladům. Speciální konstrukce držáků hrotů podporuje postupné promíchávání půdy, omezuje vibrace a snižuje nároky na tažný výkon. Díky dostupné výbavě, jako jsou různé typy válců, odstraňovače stop, nivelační lišty nebo hydraulické připojení, lze rotační brány KUHN HRB snadno přizpůsobit požadavkům konkrétního provozu.
Benefity
Robustní a spolehlivý
Spolehněte se na robustnost KUHN
Rotační brány KUHN HRB 122, 152 a 182 vynikají robustní konstrukcí a dlouhou životností. Pevná skříň z vysokopevnostní oceli chrání převodové ústrojí, zatímco ozubená kola a ložiska jsou trvale mazána polotekutým mazivem. Kvalitní utěsnění pomocí O-kroužků zvyšuje odolnost stroje a omezuje nároky na údržbu.
Velkoryse dimenzovaná ozubená kola poskytují větší kontaktní plochu, a tím umožňují efektivnější přenos točivého momentu. Bezúdržbová ložiska s velkými kuželíkovými válečky jsou přesně uložena v odolném jednodílném pouzdře, které zajišťuje stabilitu, přesné vedení a eliminuje potřebu dodatečného seřizování.
Držáky hrotů jsou konstruovány tak, aby nedocházelo k vůlím ani při intenzivním nasazení. Drážkování rotorové hřídele je tvářeno za studena, což zvyšuje hustotu a pevnost materiálu. Kuželové uložení držáku hrotů zajišťuje dokonalé spojení s hřídelí. Samotné hroty mají vysokou odolnost proti nárazům a opotřebení díky velké pracovní ploše a dostatečnému objemu materiálu.
Kompaktní a robustní pouzdro
Kompaktní uložení pouzdra, ložisek a držáků hrotů tvoří velmi pevnou a odolnou sestavu. Malá vzdálenost mezi pouzdrem a horní částí držáku hrotů omezuje riziko zasekávání kamenů v této oblasti a přispívá k plynulé práci stroje.
Zároveň tato úzká mezera usměrňuje tok půdy přímo k hrotům, které ji účinně drobí a vytvářejí jemnější, rovnoměrně zpracovanou strukturu. Díky tomu rotační brány KUHN HRB dosahují kvalitní přípravy půdy i v náročnějších podmínkách.
Robustní centrální převodovka z tvárné litiny
Centrální převodovka z tvárné litiny je navržena pro vysokou odolnost a spolehlivý přenos výkonu. Díky přímému mechanickému výstupu zajišťuje plynulý a přesný pohon rotorů i při práci v náročnějších podmínkách.
Robustní konstrukce převodovky přispívá k dlouhé životnosti stroje, nižším nárokům na údržbu a jistotě bezproblémového provozu při každodenním nasazení.
Kvalita práce je klíčová
Přesná kontrola pracovní hloubky
Bezúdržbový válec CRUMBLER s velkým průměrem zajišťuje správné utužení půdy a zároveň umožňuje přesnou regulaci pracovní hloubky. Díky tomu rotační brány KUHN HRB dosahují rovnoměrného zpracování půdy a kvalitní přípravy seťového lůžka.
Model HRB 202 může být navíc vybaven válcem PACKER 2 o průměru 515 mm, který přispívá k lepšímu utužení, stabilnímu vedení stroje a optimální struktuře půdy před setím.

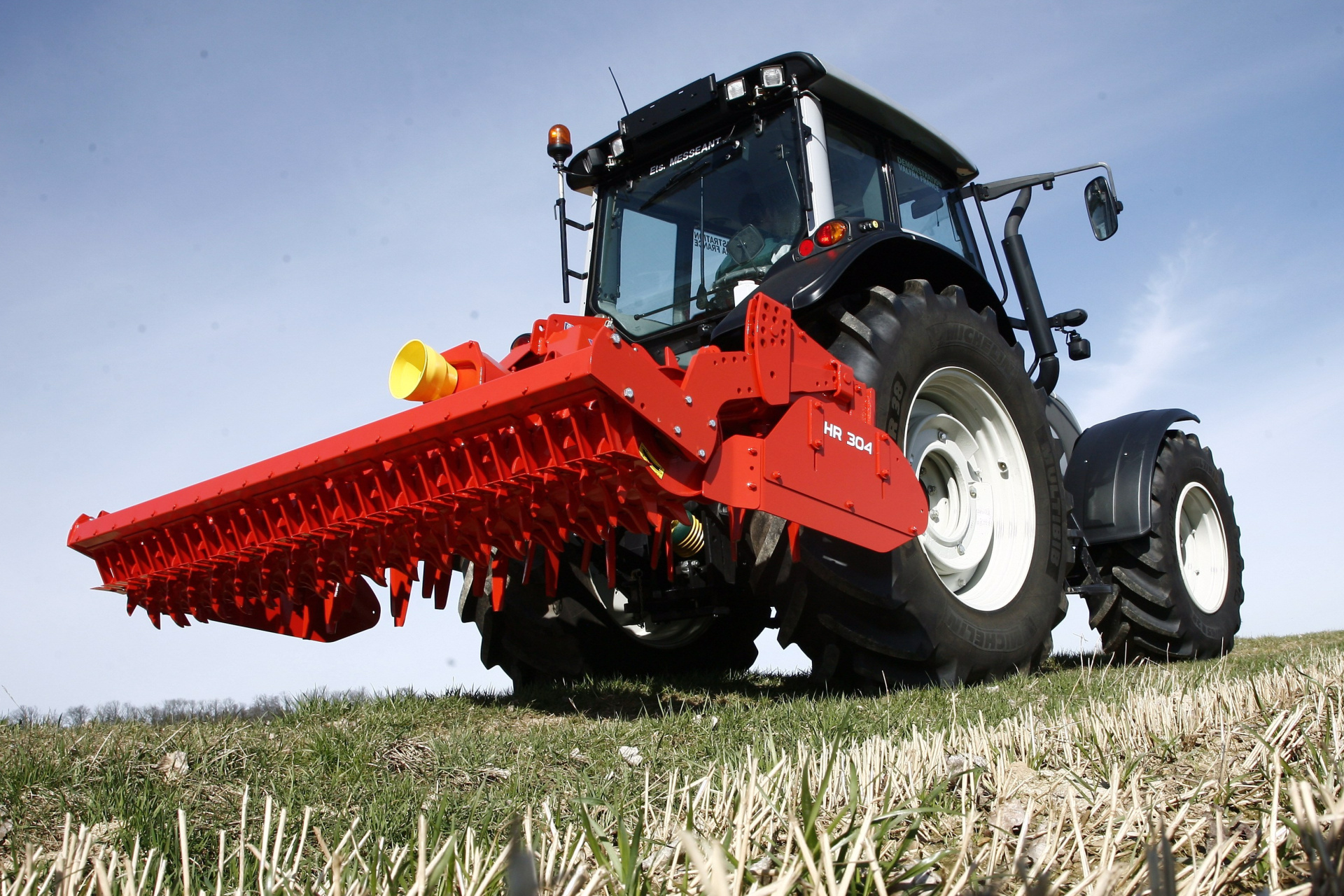

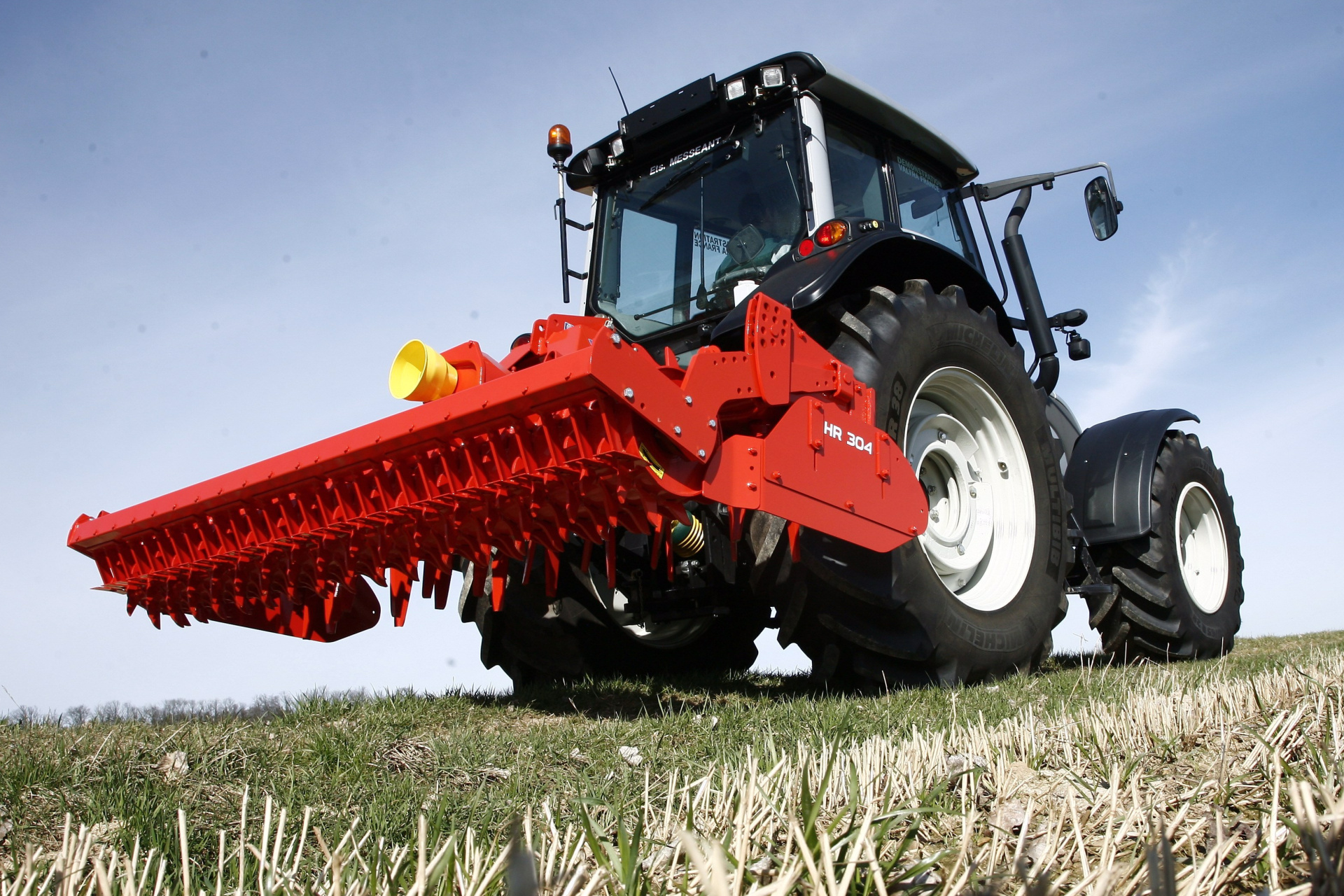

Využijte opravdové pohodlí
Design přizpůsobený vašim potřebám
Nízká konstrukční výška, zaoblený profil a kompaktní pracovní záběry dělají z rotačních bran KUHN HRB řady 102 ideální řešení pro speciální plodiny a práci v omezeném prostoru. Stroje jsou vhodné zejména pro použití ve vinicích, sadech, zahradnictvích a na menších pozemcích.
Konstrukce byla navržena s důrazem na přesné přizpůsobení konkrétním modelům. Ani u širších provedení nebyly provedeny žádné kompromisy – pohonné ústrojí je dimenzováno tak, aby odpovídalo požadavkům každého modelu a zajistilo spolehlivý provoz při každodenním nasazení.
Snadný transport

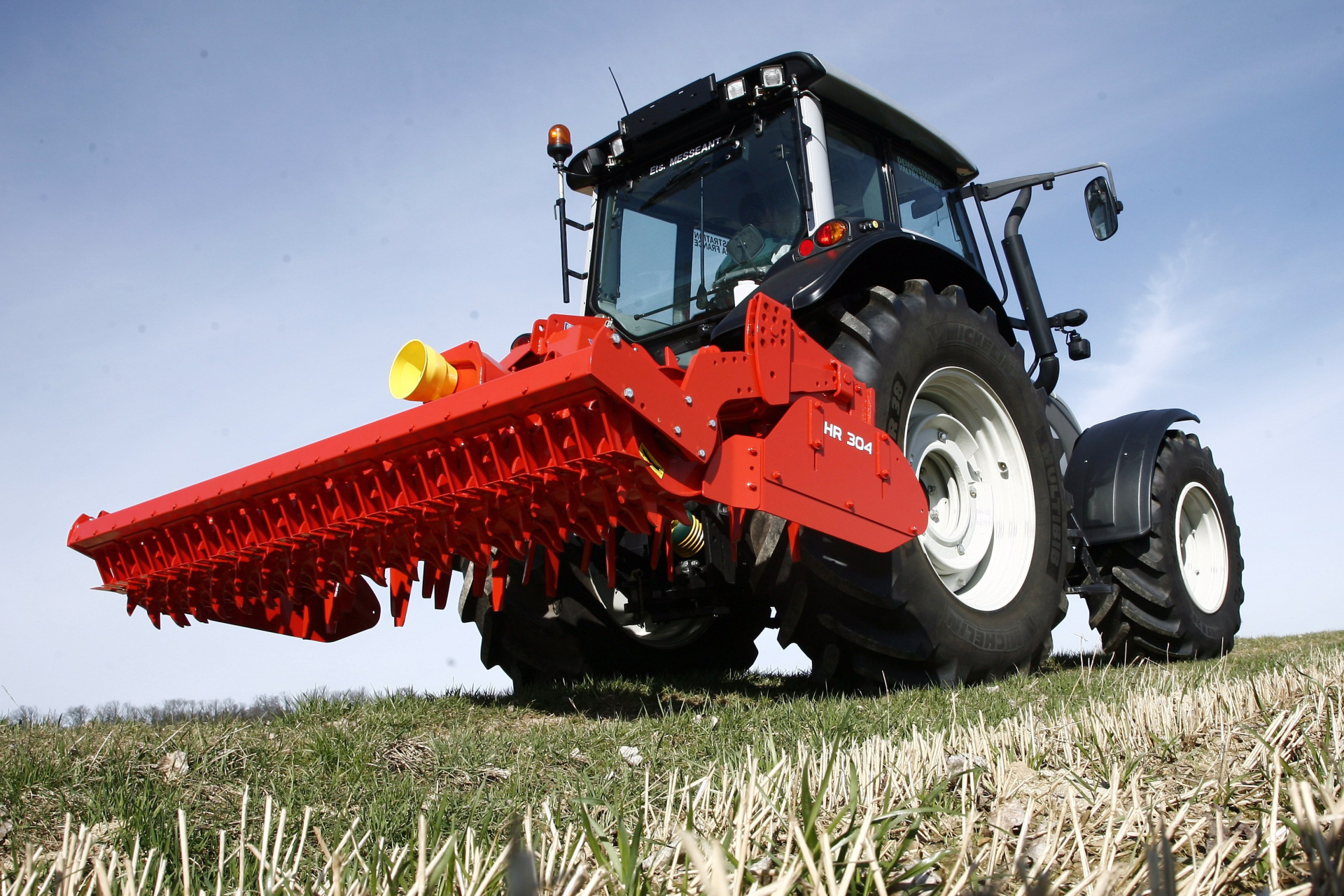

Kompaktní rozměry rotačních bran KUHN HRB zajišťují snadnou a bezpečnou přepravu po silnicích, polních cestách i v úzkých průjezdech. Díky menší šířce a praktickému provedení je manipulace se strojem jednoduchá i v omezeném prostoru.
Stroj tak snadno přepravíte mezi pozemky, ve vinicích, sadech nebo na úzkých komunikacích, aniž by byla omezena bezpečnost a komfort obsluhy.
Přizpůsobivost
Široká volba hrotů pro větší všestrannost
Rotační brány KUHN řady HR 104 a HR 1004 jsou standardně vybaveny hroty FAST-FIT. Jejich zkosený a spirálovitě tvarovaný profil zajišťuje jemné zpracování povrchové vrstvy půdy, které vytváří ideální podmínky pro klíčení i v náročných podmínkách, například v kamenité, tvrdé nebo jílovité půdě. Hroty jsou zároveň vhodné pro práci při vyšších pojezdových rychlostech.
Pro specifické podmínky jsou k dispozici také hroty OPTIMIX. Jejich agresivnější tvar podporuje intenzivnější pohyb půdy a lepší promíchání rostlinných zbytků. Díky tomu jsou vhodné pro přípravu půdy se strništěm, zpracování utužené půdy nebo obnovu travních porostů.
Pro delší životnost nabízí KUHN také hroty s tvrdokovovou úpravou DURAKUHN, které lépe odolávají opotřebení při práci v náročných podmínkách. Pro hlubší zpracování půdy a speciální plodiny lze stroje vybavit také extra dlouhými hroty o délce 36 cm.
Široký rozsah otáček rotorů
Rotační brány KUHN lze snadno přizpůsobit různým pracovním podmínkám díky široké nabídce převodových sad. Obsluha tak může zvolit vhodné otáčky rotorů podle typu půdy, požadované intenzity zpracování a aktuálních pracovních podmínek.
Duplexní převodovka umožňuje otočení převodů, čímž se rozšiřuje rozsah dostupných otáček a stroj lze lépe přizpůsobit požadované intenzitě práce. Zadní umístění vstupu vývodového hřídele zároveň snižuje úhel kloubového hřídele a usnadňuje zvedání rotačních bran při otáčení na souvrati.
Snadné a rychlé nastavení
Sklopné rotační brány KUHN lze díky kloubovému středovému rámu používat v pevné nebo plovoucí poloze. Stroj tak snadno přizpůsobíte aktuálním podmínkám a členitosti terénu. Změna nastavení je rychlá a jednoduchá – během několika minut ji provedete otočením desky s podélným otvorem.
Všechny modely řad HRB 103 DR a HR 1004 DR jsou standardně vybaveny výškově nastavitelnými bočními deflektory, které pomáhají přizpůsobit práci stroje různým půdním podmínkám. Kloubové deflektory jsou navíc jištěny pružinovou pojistkou, která je chrání při kontaktu s překážkou.
Vybavení
Rotační brány KUHN HRB lze přizpůsobit různým půdním podmínkám díky široké nabídce válců a doplňkové výbavy. Vhodně zvolený válec pomáhá dosáhnout požadovaného utužení, urovnání a struktury půdy pro kvalitní přípravu seťového lůžka.
Pro ještě lepší pracovní výsledek mohou být stroje vybaveny například odstraňovači stop, hydraulickou spojkou, předním vyrovnávacím zařízením nebo nivelační lištou. Díky těmto prvkům lze stroj snadno přizpůsobit konkrétním podmínkám a požadavkům obsluhy.

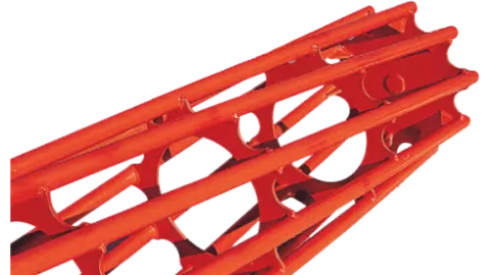

MAXICRUMBLER VÁLEC
MAXICRUMBLER VÁLEC
Válec MAXICRUMBLER je vhodný pro jarní i letní přípravu půdy. Díky nízkým nárokům na tahový výkon pracuje úsporně a efektivně. S průměrem 520 mm pomáhá omezit hromadění půdy před válcem a zároveň si zachovává vysokou odolnost i při práci v kamenitých půdách.

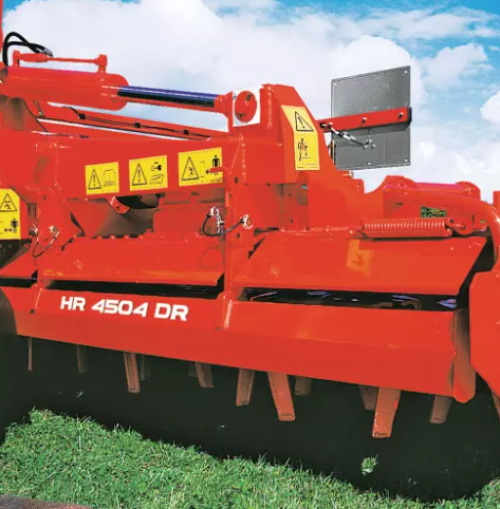

NIVELAČNÍ TYČE
NIVELAČNÍ TYČE
Přední vyrovnávací lišta pomáhá rozbíjet větší hroudy a urovnávat půdu i na nerovném terénu. Je snadno odnímatelná, výškově nastavitelná a nijak neomezuje nastavení pracovní hloubky stroje.
Pro vytvoření jemného a rovnoměrného seťového lůžka lze nivelační lištu umístit také za rotory, mezi rotační brány a válec. Podle konkrétních půdních podmínek je možné stroj vybavit i dvěma nivelačními lištami současně – jednou vpředu pro rozbití hrubších nerovností a druhou vzadu pro finální urovnání půdy.

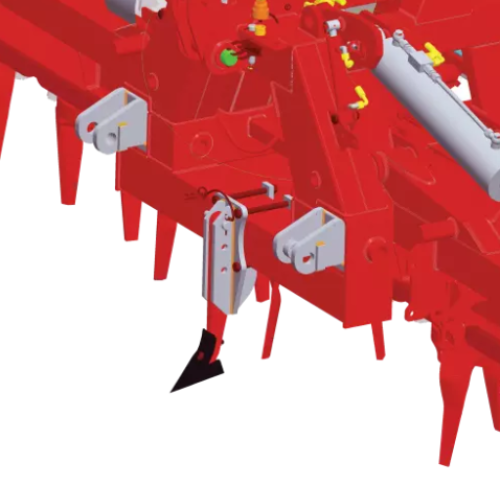

PŘEDNÍ VYROVNÁVÁNÍ
PŘEDNÍ VYROVNÁVÁNÍ
U sklopných rotačních bran KUHN pomáhá přední vyrovnávací lišta rovnoměrně rozdrobit a urovnat půdu v prostoru mezi oběma pracovními sekcemi. Díky tomu je půda zpracována po celé pracovní šířce stroje a nevznikají nežádoucí nerovnosti ani nezpracované pásy.
Toto řešení je zvláště vhodné pro plodiny vyžadující jemné a dokonale připravené seťové lůžko. Uplatní se také při přípravě půdy v systémech minimalizačního zpracování, kde je důležité kvalitní promíchání a rovnoměrné urovnání půdy před setím.
ZADNÍ HYDRAULICKÉ TÁHLO
ZADNÍ HYDRAULICKÉ TÁHLO
Standardní hydraulický závěs dostupný u všech nesených rotačních bran KUHN, s výjimkou sklopných modelů, nabízí nosnost 2 500 kg. Pro agregaci s velkokapacitními secími stroji je k dispozici také zesílený hydraulický závěs s nosností až 3 300 kg, určený pro výkonné modely řad HR 104 a HR 1004.
Zesílená konstrukce, robustní čepy otočných bodů a pouzdra zajišťují vysokou odolnost i při práci s těžšími secími kombinacemi. Hydraulický omezovač zdvihu zároveň přispívá k bezpečné manipulaci a pohodlnému ovládání celé soupravy.

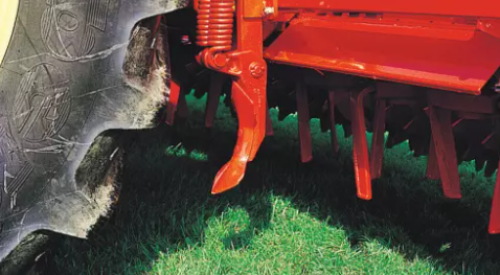

KYPŘENÍ KOLEJOVÝCH STOP
KYPŘENÍ KOLEJOVÝCH STOP
Odstraňovače stop jsou dostupné jako volitelná výbava pro sklopné modely HR i pevné rotační brány řad HR 104 a HR 1004. Jsou výškově nastavitelné a mohou být vybaveny tažným šroubem nebo pružinovou pojistkou pro ochranu při kontaktu s překážkou.
Při práci s dvojmontážemi lze stroj osadit dvěma odstraňovači stop na každé straně, umístěnými na stejném držáku. Díky tomu dochází k účinnému nakypření zhutněné půdy v kolejích traktoru a k rovnoměrnější přípravě seťového lůžka po celé pracovní šířce.

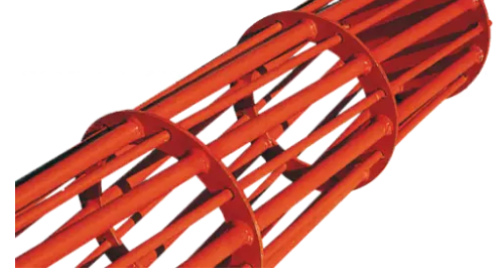

CRUMBLER VÁLEC
CRUMBLER VÁLEC
Válec CRUMBLER je vhodný pro přípravu půdy v jarním i letním období, zejména v suchých až mírně lepivých podmínkách. Díky nízkým nárokům na tažný výkon pracuje úsporně a efektivně, aniž by zbytečně zatěžoval traktor.
Provedení s průměrem 390 mm je vybaveno odnímatelnými trubkami, které usnadňují přizpůsobení válce konkrétním půdním podmínkám a požadovanému výsledku zpracování.

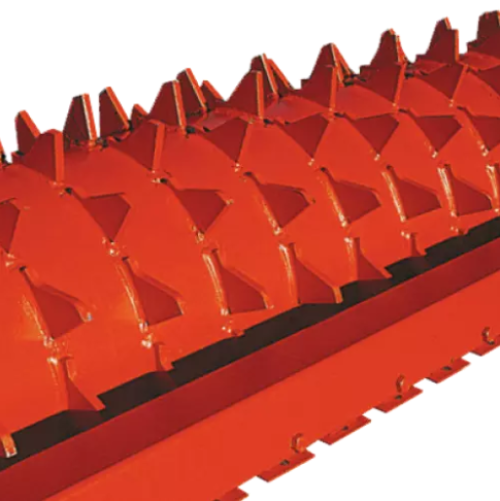

MAXIPACKER VÁLEC
MAXIPACKER VÁLEC
Válec s velkým průměrem 535 mm snižuje valivý odpor a přispívá k plynulému vedení stroje při práci. Díky své konstrukci pomáhá udržet rovnoměrnou pracovní hloubku a kvalitní přípravu půdy i v proměnlivých podmínkách.
Povrchové škrabky prodlužují životnost válce, snižují nároky na údržbu a zlepšují jeho čištění zejména při práci v lepivých půdách. Díky tomu si válec zachovává spolehlivý výkon i při náročnějším nasazení.

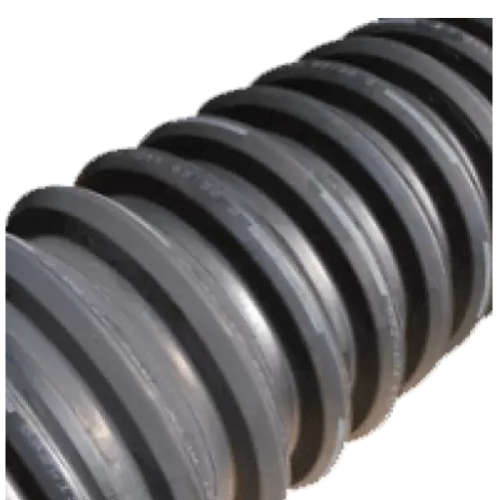

PACKLINER VÁLEC
PACKLINER VÁLEC
Válec PACKLINER o průměru 592 mm je určen pro přesné utužení půdy v místě každé výsevní řádky. Jeho výrazný hranolový profil podporuje samočištění, vytváří pravidelný tvar brázd a pomáhá zajistit rovnoměrné zakrytí semen i v náročnějších podmínkách.
Výborně pracuje zejména v lehkých půdách, ale díky své konstrukci je vhodný také do jílovitějších podmínek. Přispívá k dobrému kontaktu semen s půdou, rovnoměrnému vzcházení a kvalitnímu založení porostu.

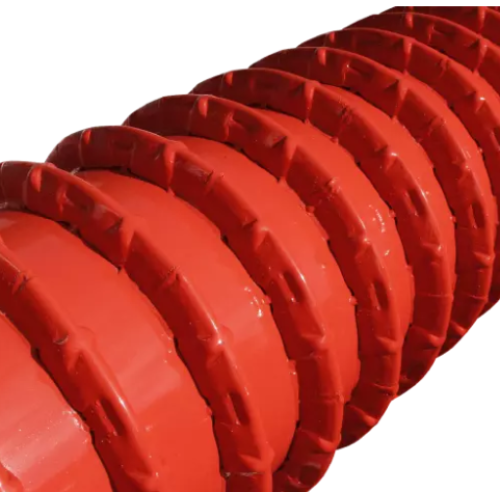

STEELLINER VÁLEC
STEELLINER VÁLEC
Rotační brány KUHN řady HR 1040 R jsou kompatibilní také s válcem STEELLINER. Díky celkovému průměru 500 mm nabízí velmi dobré valivé vlastnosti, vysokou nosnost a spolehlivé vedení stroje při práci.
Válec je vhodný do náročných a vlhkých podmínek, kde pomáhá udržet stabilní pracovní kvalitu. Zároveň poskytuje výborné drobení půdy i na suchých a tvrdých pozemcích, čímž přispívá k rovnoměrné přípravě seťového lůžka a kvalitnímu založení porostu.
