Řada GF 1002 je jednoduchou a ekonomickou řadou obracečů s 4 až 8 rotory. Všechny modely mají hydraulickým systém skládání. Tato řada je ideálním řešením pro zemědělce s menší výměrou travních ploch. Další výhodou těchto strojů je, že byly navrženy tak aby jejich přepravní rozměry zajišťovali bezpečnou přepravu na silnici.
V závislosti na vybraném modelu máte k dispozici velké rotory pro obracení dlouhé a husté píce, nebo malé rotory pro krátkou pící zajišťující její optimální obrácení a o 33% kratší dobu sušení.
Komfort a bezpečnost během přepravy s modely GF 5202, GF 5902 a GF 6502
Pouhým hydraulickým rozdělovačem traktoru se vnější rotory obraceče sklopí a přepravní šířka je méně než 3 m (u GF 5902 je 2,55m).
Standardně jsou tyto obraceče vybaveny přepravním značením a osvětlením zajišťující bezpečnou přepravu. A jelikož tyto modely stěží přesáhnou šířku traktoru, je zaručen nesrovnatelný jízdní komfort a není ani problém s těmito stroji zajet na špatně přístupné pozemky s úzkými příjezdovými cesty. I přepravní výška u těchto modelů zůstává relativně nízká (méně než 3,02 m).
Přeprava obraceče
Osvědčená stabilita modelů GF 7802 a GF 7902
Navzdory velkému pracovnímu záběru jsou obraceče GF 7802 s 6 rotory a GF 7902 s 8 rotory dostatečně kompaktní při přepravě aby byla zajištěná bezpečná přeprava a snadný přístup na pozemky.
Pro Zajištění stability při přepravě jsou tyto obraceče vybaveny exkluzivním patentovaným stabilizačním systémem, který kombinuje silné pružiny a hydraulické odpružení. Bezkonkurenční odpružení a jízdní komfort oceníte zejména při vyšší přepravních rychlostech. Rotory zůstávají stabilní a vyrovnané i při náhlém brždění v zatáčkách:
- Hydraulické tlumení rázů stabilizuje stroj při zatáčení v pracovním režimu. Při zvedání na souvrati dva velké tlumiče vycentrují stroj do správné polohy.
- Integrované pružiny poskytují stroji flexibilitu při zachování optimální polohy stroje.
- Obraceče jsou navíc vybaveny silentbloky, které tlumí nerovnosti na cestách, zatímco tlumiče řídí pohyb stroje.
- Model GF 7902 má hlavní součásti vyrobeny z litiny!
Model GF 7802
DIGIDRIVE – revoluční koncept pohonu
Když společnost KUHN vynalezla tento koncept pohonu, vstoupilo obracení do nové éry. Najednou bylo možné pohánět velké množství rotorů a skládat je do neuvěřitelně kompaktních rozměrů. To vše bylo možné díky bezúdržbovému systému pohonu DIGIDRIVE. Od uvedení prstové spojky pohonu už uplynulo více než dvacet let a po celém světě byla tato prstová spojka použita k pohonu více než milionu rotorů. Prstová spojka DIGIDRIVE je vyrobena z oceli s povrchovou úpravou zaručující bezúdržbový a spolehlivý provoz.
Prstová spojka DIGIDRIVE

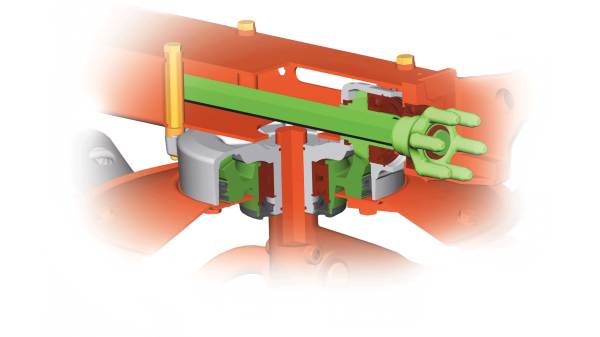

Převodovky rotorů pro maximální životnost
Uložení hřídele zajišťují dvouřadá kuličková ložiska o velkém průměru a s kosoúhlým stykem. Díky dvojitému těsnění je zabráněno jakémukoliv úniku maziva a vniknutí nečistot. Upevnění převodovky k obdélníkovému rámu je pomocí konzole se dvěma průběžnými šrouby. Tyto převodovky mají počet mazacích míst snížen na minimum. Je zde potřeba mazat jen několik kloubových spojů. To znamená, že strávíte méně času údržbou a více času prací na poli.
Převodovka rotoru
100% hraniční obrácení
Pro úhledné a čisté obracení podél plotů nebo sousedních pozemků jsou stroje vybaveny mechanickým (volitelně hydraulickým) vyosením. Kromě hraničního obracení se tato funkce hodí i při práci na svazích, kde se zamezí sjíždění po svahu
Hraniční obracení
Deflektor pro čistá kola
Obracení mladé píce bohaté na cukry nebo staré dlouhé píce může být velmi náročné a často dochází k namotávání stébel na opěrná kolečka. Čištění a údržba pak zabere spoustu času. Proto mají modely (GF 5202 volitelně) vyšší opěrná kolečka osazená deflektorem ve standardní výbavě!
Deflektor kola rotoru
GF 5202 a GF 7802: pro obracení dlouhé a husté píce
S pěti nebo 6 velkými rotory se 7 rameny jsou obraceče GF 5202 a GF 7802 ideálními stroji pro obracení objemných řádků. Rotory obraceče jsou navrženy tak, aby bylo možné obracet dlouhou a hustou píci. Tyto stroje také nabízejí vynikající poměr pracovní šířky a nákladů.
Obraceč GF 7802
GF 5902, GF 6502 a GF 7902: prvotřídní kvalita obracení
Uživatelé, kteří používají tyto obraceče se shodují, že by se bez těchto obracečů už neobešly. Pro zemědělce, kteří chtějí sklízet prvotřídní krmivo, mají malé roty několik výhod:
- Pracují se širokým úhlem záběru při obracení plodiny
- Zaručují rychlé a rovnoměrné sušení
- Píce je zcela otočena
- Je dosaženo velmi rovnoměrného rozhození
- Velmi dobré kopírování terénu
- Připojení blízko k traktoru pro nízké požadavky při zvedání
- Nízké nároky na příkon
Obraceč GF 6502
DOKONALÉ ZVEDNUTÍ PÍCE DÍKY ASYMETRICKÝM PRSTŮM
Asymetrické prsty mají uspořádání vnitřní kratší a vnější delší. Díky tomu je vnější prst efektivnější a v porovnání se stejně dlouhými prsty začíná obracet při větší výšce ramena nad porostem. To přináší výhodu kvalitnějšího obracení píce na okrajích pozemků a mezi rotory (C), (E) díky lepšímu překrytí. Asymetrické prsty dále zvětšují efektivní pracovní záběr každého rotoru.
Asymetrické prsty
Technická data
Typ |
GF 5202 |
GF 5902 |
GF 6502 |
GF 7802 |
GF 7902 |
Pracovní záběr (m) |
5,20 |
5,90 |
6,50 |
7,80 |
|
Počet rotorů a ramen na rotoru |
4 / 7 |
6 / 5 |
6 / 6 |
6 / 7 |
8 / 5 |
Transportní šířka (m) |
2,99 |
2,53 |
2,99 |
||
Transportní výška (m) |
2,80 |
3,02 |
3,29 |
3,36 |
2,95 |
Nastavení sklonu rotorů |
Standardně centrálně mechanicky |
||||
Pohon rotorů |
DIGIDRIVE |
||||
Tlumič rázů |
Mechanické s brzdou |
2 velké tlumiče rázů |
|||
Výkyvný závěs |
Standardně |
||||
Připojení |
kat. 2 |
||||
Požadavky na výkon na vývodové hřídeli (kW/hp) |
17 / 23 |
20 / 27 |
22 / 30 |
30 / 40 |
|
Hmotnost (kg) |
660 |
810 |
920 |
1 085 |
1 150 |
